YJJ NO2-B43F বায়ুর গুণমান মনিটরের জন্য 4-ইলেক্ট্রোড ইলেক্ট্রোকেমিক্যাল নাইট্রোজেন ডাই অক্সাইড সেন্সর 0-20PPM

পণ্যের বিবরণ:

YJJ NO2-B43F 4-ইলেক্ট্রোড ইলেক্ট্রোকেমিক্যাল নাইট্রোজেন ডাই অক্সাইড সেন্সর 0-20PPM এয়ার-কোয়ালিটি মনিটরের জন্য

বৈশিষ্ট্য:

I. পণ্যের সংক্ষিপ্ত বিবরণ

NO2-B43F হল যুক্তরাজ্যের Alphasense Alpha B সিরিজের একটি চার-ইলেক্ট্রোড ppb-লেভেল উচ্চ-নির্ভুল NO₂ (নাইট্রোজেন ডাই অক্সাইড) ইলেক্ট্রোকেমিক্যাল সেন্সর। এটি সাধারণত গ্যাস অ্যানালাইজারগুলির (যেমন MCX-MPCB1 ডিটেকশন ইন্সট্রুমেন্ট মেইনবোর্ড) মেইনবোর্ডে ইনস্টল করা হয় এবং কারেন্ট সিগন্যাল অ্যামপ্লিফিকেশন, AD অধিগ্রহণ, তাপমাত্রা ক্ষতিপূরণ এবং ঘনত্ব রূপান্তর আউটপুট সম্পন্ন করার জন্য একটি সিগন্যাল প্রসেসিং সার্কিট বোর্ডের প্রয়োজন হয়।

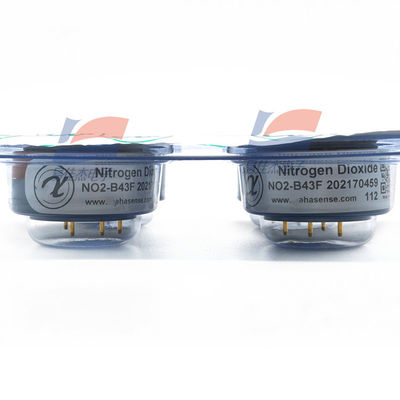

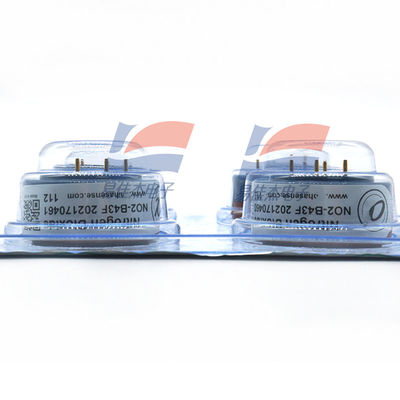

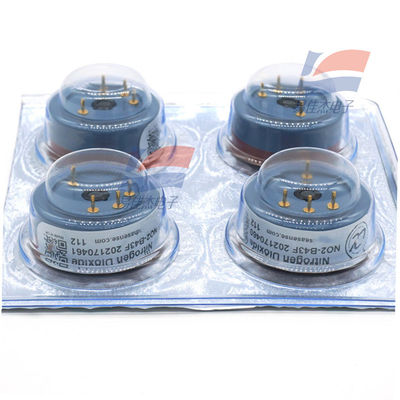

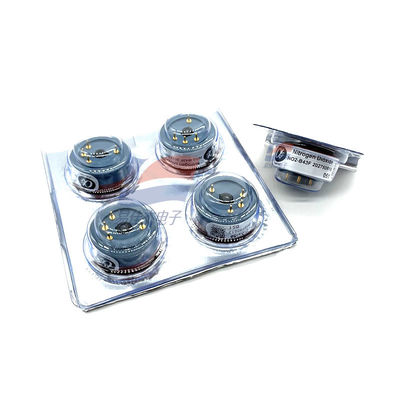

সেন্সরের চেহারা:

NO2-B43F সেন্সর

আপগ্রেড করা মডেল NO2-B43F-IST একটি বুদ্ধিমান তাপমাত্রা ক্ষতিপূরণ বোর্ড এবং একটি স্টোরেজ চিপ দিয়ে সজ্জিত, যা প্লাগ-এন্ড-প্লে ক্যালিব্রেশন প্যারামিটার রিডিং সমর্থন করে। টেবিল

প্রকল্পের স্পেসিফিকেশন প্যারামিটার

শনাক্ত করার জন্য লক্ষ্য গ্যাস: NO₂ (নাইট্রোজেন ডাই অক্সাইড)

পরিমাপের পরিসীমা: 0 - 20 ppm, ppb-লেভেল মাইক্রো-রেজোলিউশন সমর্থন করে (ন্যূনতম 20 ppb)

ওভারলোড সহনশীলতার উপরের সীমা: 50 ppm, স্বল্পমেয়াদী শক সহনশীলতা

সংবেদনশীলতা: -200 ~ -650 nA/ppm (স্ট্যান্ডার্ড 2 ppm নাইট্রোজেন ডাই অক্সাইড অবস্থা)

প্রস্তাবিত লোড রেজিস্ট্যান্স: 33 - 100Ω; কম ঘনত্বের ppb সিগন্যাল রেজোলিউশন নিশ্চিত করতে 33Ω লোড রেজিস্ট্যান্সকে অগ্রাধিকার দিন

T90 প্রতিক্রিয়া সময়: ≤ 80 s (0 - 2 ppm গ্যাস ধাপ), স্বাভাবিক অবস্থা< 60s

জিরো পয়েন্ট নয়েজ: ±2 ppb ঘনত্বের ওঠানামার সমতুল্য

লিনিয়ার ত্রুটি: 0 - 5 ppm পরিসীমা ত্রুটি ≤ ±0.5 ppb, কম ঘনত্বের ক্ষেত্রে চমৎকার স্থিতিশীলতা

ডিজাইন পরিষেবা জীবন / ওয়ারেন্টি: ≥ 24 মাস, অফিসিয়াল দুই বছরের ওয়ারেন্টি সময়কাল

III. পরিবেশগত অভিযোজন প্যারামিটার

অপারেটিং তাপমাত্রা: -30℃ ~ +40℃

-20℃ নিম্ন তাপমাত্রা: স্বাভাবিক তাপমাত্রায় (20℃) সংবেদনশীলতা 60% - 80% বজায় রাখে

40℃ উচ্চ তাপমাত্রা: সংবেদনশীলতা 95% - 115% এর স্ট্যান্ডার্ড মানের পরিসীমার মধ্যে থাকে, তাপমাত্রা ড্রিফট নিয়ন্ত্রণযোগ্য

বায়ুচাপ: 80 - 120 kPa

দীর্ঘমেয়াদী কাজের আর্দ্রতা: 15% - 85% RH (কোন ঘনীভবন নেই)

সংরক্ষণ শর্তাবলী: 3 - 20℃ এ সিল করা সংরক্ষণ, সংরক্ষণের বৈধতা 6 মাস

IV. অ্যান্টি-ইন্টারফারেন্স (ক্রস সেনসিটিভিটি) প্যারামিটার

অন্তর্নির্মিত ডেডিকেটেড ওজোন ফিল্টার স্তর, ওজোন শোষণ ক্ষমতা > 500 ppm·hr, সাধারণ বায়ুমণ্ডলীয় অপদ্রব্য থেকে কম হস্তক্ষেপ অত্যন্ত কম টেবিল

হস্তক্ষেপকারী গ্যাস পরীক্ষার ঘনত্ব হস্তক্ষেপ সংবেদনশীলতা অনুপাত

O₃ ওজোন 2 ppm< 500 ppm・hr ফিল্টার ক্ষমতা

NO নাইট্রোজেন অক্সাইড 5 ppm< 5 %

SO₂ সালফার ডাই অক্সাইড 5 ppm< -3 %

CO কার্বন মনোক্সাইড 5 ppm< -3 %

H₂ হাইড্রোজেন সালফাইড 5 ppm< -80 %

হাইড্রোজেন, ইথিলিন, অ্যামোনিয়া, কার্বন ডাই অক্সাইড স্ট্যান্ডার্ড পরীক্ষার ঘনত্ব< 0.1%, প্রায় কোন হস্তক্ষেপ নেই

V. অ্যানালাইজার মেইনবোর্ডের জন্য অ্যাডাপ্টারের হার্ডওয়্যার প্রয়োজনীয়তা (MCX-MPCB1 মেইনবোর্ডের সাথে সংযুক্ত)

1. সেন্সর পিন সংজ্ঞা (4 electrode pins)

ওয়ার্কিং ইলেকট্রোড WE, রেফারেন্স ইলেকট্রোড RE, কাউন্টিং ইলেকট্রোড CE, অক্সিলিয়ারি ইলেকট্রোড AE

2. মেইনবোর্ড সার্কিটের অপরিহার্য কার্যাবলী

সেন্সর বায়াস ভোল্টেজ নিয়ন্ত্রণ, চার-ইলেক্ট্রোড ধ্রুবক পটেনশিয়াল সার্কিট

I/V কারেন্ট-ভোল্টেজ রূপান্তর (33Ω লোড রেজিস্টরের সাথে সামঞ্জস্যপূর্ণ)

উচ্চ-নির্ভুল AD স্যাম্পলিং দুর্বল nA-লেভেল কারেন্ট সিগন্যাল সংগ্রহ করতে

তাপমাত্রা ক্ষতিপূরণ অ্যালগরিদম, উচ্চ এবং নিম্ন তাপমাত্রার পরিবেশে সংবেদনশীলতা ড্রিফট সংশোধন করা

জিরো পয়েন্ট ক্যালিব্রেশন, রেঞ্জ ক্যালিব্রেশন, জিরো পয়েন্ট ড্রিফট সেল্ফ-চেক

ঘনত্ব মান আউটপুট, ওভার-লিমিট অ্যালার্ম, সেন্সর ফল্ট সনাক্তকরণ

3. সামঞ্জস্যপূর্ণ সরঞ্জাম

পোর্টেবল মাল্টি-গ্যাস ডিটেকশন ইন্সট্রুমেন্ট (আপনার কাছে থাকা MCX-MPCB1 মেইনবোর্ড সরঞ্জামের সাথে সামঞ্জস্যপূর্ণ)

পরিবেশগত বায়ু পর্যবেক্ষণ সরঞ্জাম, টানেল গ্যাস পর্যবেক্ষণ, শিল্প নিষ্কাশন ট্রান্সমিটার, বায়ুমণ্ডলীয় মাইক্রো-মনিটরিং স্টেশন
