YJJ PMS9103M লেজার PM2.5 PM10 ডাস্ট সেন্সর UART ডিজিটাল এয়ার পার্টিকুলেট ডিটেকশন মডিউল

পণ্যের বিবরণ:

YJJ PMS9103M লেজার PM2.5 PM10 ডাস্ট সেন্সর UART ডিজিটাল এয়ার পার্টিকুলেট ডিটেকশন মডিউল

বৈশিষ্ট্য:

I. পণ্যের পরিচিতি

PMS9103M হল একটি নতুন আল্ট্রা-থিন লেজার স্ক্যাটারিং পার্টিকুলেট ম্যাটার সেন্সর যার পুরুত্ব মাত্র 12 মিমি। এটিতে একটি সম্পূর্ণ ধাতব ছয়-পার্শ্বযুক্ত শিল্ডিং শেল রয়েছে। এটি একটি মাইক্রো সাকশন ফ্যান দিয়ে সজ্জিত এবং এতে TTL-UART ডিজিটাল আউটপুট রয়েছে। এটি 0.3 থেকে 10μm ব্যাসের কণা সনাক্ত করতে পারে এবং PM1.0/PM2.5/PM10 এর ভর ঘনত্ব আউটপুট করে। এটি একটি হালকা ওজনের এবং কমপ্যাক্ট ডিজাইন, ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপের বিরুদ্ধে শক্তিশালী প্রতিরোধ ক্ষমতা এবং বহনযোগ্য ডিভাইস এবং ছোট এয়ার কোয়ালিটি ডিটেক্টরের জন্য উপযুক্ত।

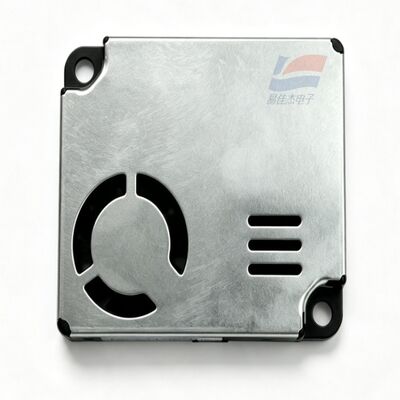

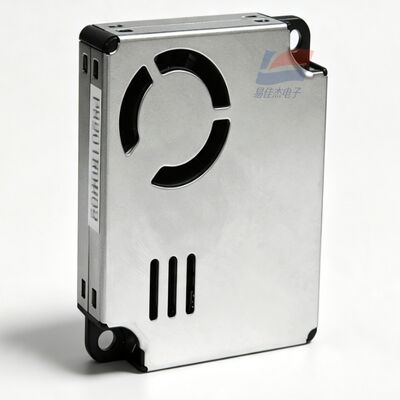

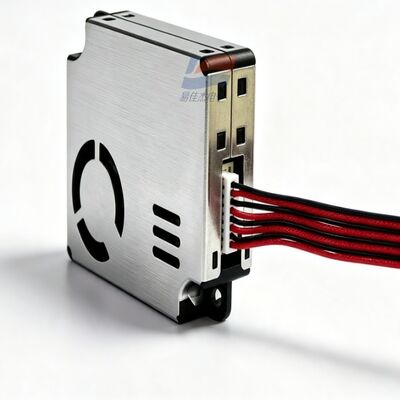

সেন্সর চেহারা

II. সম্পূর্ণ প্রযুক্তিগত পরামিতি

সনাক্তকরণ নীতি: লেজার মাই স্ক্যাটারিং

কণার আকার পরিসীমা: 0.3~1.0μm, 1.0~2.5μm, 2.5~10μm

কণা গণনার দক্ষতা: 0.3μm এ 50%; ≥0.5μm এ 98%

PM2.5 স্ট্যান্ডার্ড পরিমাপ পরিসীমা: 0 - 500μg/m³

ওভারলোড পরিসীমা: 0 - 1000μg/m³

ঘনত্ব রেজোলিউশন: 1μg/m³

পরিমাপের নির্ভুলতা: 0 - 100μg/m³ এর জন্য ±10μg/m³; 100 - 500μg/m³ এর জন্য ±10%FS

একক প্রতিক্রিয়া সময়: ≤1s; সম্পূর্ণ মেশিন স্থিতিশীল প্রতিক্রিয়া ≤10s

একক স্যাম্পলিং এয়ার ভলিউম: 0.1L

স্ট্যান্ডার্ড পাওয়ার সাপ্লাই: DC5V (4.5 - 5.5V)

ওয়ার্কিং পিক কারেন্ট: ≤100mA

স্লিপ স্ট্যান্ডবাই কারেন্ট: ≤200μA

যোগাযোগ ইন্টারফেস: TTL-UART, 9600 বড রেট, 3.3V লেভেল, অ্যাক্টিভ আপলোড / প্যাসিভ ইনকোয়ারি ডুয়াল মোড

অপারেটিং তাপমাত্রা: -10℃ ~ +60℃

স্টোরেজ তাপমাত্রা: -40℃ ~ +80℃

অপারেটিং আর্দ্রতা: 0 - 95% RH, কোন ঘনীভবন অনুমোদিত নয়

সামগ্রিক আকার: 48 × 40 × 12 মিমি (আল্ট্রা-থিন বডি)

গড় ব্যর্থতার মধ্যে সময়: ≥15000 ঘন্টা

শেল কাঠামো: মেটাল ফুল শিল্ডিং, ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ এবং তেল ধোঁয়া হস্তক্ষেপের বিরুদ্ধে শক্তিশালী প্রতিরোধ ক্ষমতা

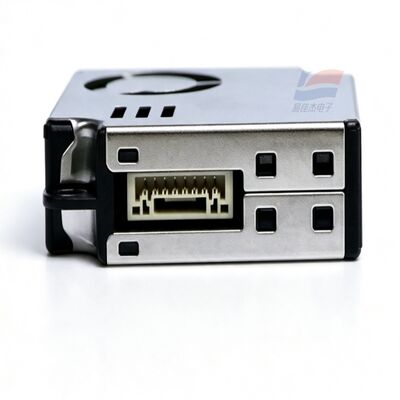

III. 8 পিন পিনআউট

VCC: +5V পাওয়ার সাপ্লাই

GND: পাওয়ার সাপ্লাই নেগেটিভ টার্মিনাল গ্রাউন্ড

SET: মোড পিন; হাই লেভেল = কন্টিনিউয়াস স্যাম্পলিং; লো লেভেল = স্লিপ মোড এবং পাওয়ার সেভিং

RXD: সেন্সর সিরিয়াল পোর্ট রিসেপশন (3.3V)

TXD: সেন্সর সিরিয়াল পোর্ট ট্রান্সমিশন (3.3V)

RESET: লো লেভেল হার্ডওয়্যার রিসেট পিন

7, 8. NC স্পেয়ার পিন

IV. মূল পণ্যের সুবিধা

আল্ট্রা-থিন 12 মিমি পুরুত্ব, সংকীর্ণ স্থান এবং বহনযোগ্য ডিভাইসে বিল্ট-ইন করার জন্য উপযুক্ত

ছয়-পার্শ্বযুক্ত মেটাল শিল্ডিং শেল, জটিল ইলেক্ট্রোম্যাগনেটিক পরিবেশে স্থিতিশীল সনাক্তকরণ

লো-পাওয়ার স্লিপ মোড সমর্থন করে, লিথিয়াম ব্যাটারি চালিত বহনযোগ্য ডিটেক্টরের জন্য বন্ধুত্বপূর্ণ

কাঁচা কণা গণনা ডেটা + ক্যালিব্রেটেড PM ঘনত্ব প্যারামিটার আউটপুট করতে পারে

0.3μm আল্ট্রা-ফাইন কণা ক্যাপচার করতে সক্ষম, চমৎকার সংবেদনশীলতা

V. শিল্প প্রযোজ্য ব্যবহার

ছোট ডেস্কটপ এয়ার কোয়ালিটি ডিটেক্টর, হ্যান্ডহেল্ড বহনযোগ্য এয়ার কোয়ালিটি প্রোব

মিনিচার এয়ার পিউরিফায়ার, যানবাহনের জন্য বিল্ট-ইন ডাস্ট প্রোব

স্মার্ট হোম রিস্ক কন্ট্রোল কন্ট্রোলার, ভেন্টিলেশন সরঞ্জামের জন্য ছোট মডিউল

গ্রিনহাউস, ইলেকট্রিক্যাল কন্ট্রোল ক্যাবিনেট, চার্জিং পাইল, ইন্সট্রুমেন্ট কেসে ধুলো পর্যবেক্ষণ

পরিধানযোগ্য পরিবেশ সনাক্তকরণ ডিভাইস, আল্ট্রা-থিন পরিবেশ পর্যবেক্ষণ টার্মিনাল
