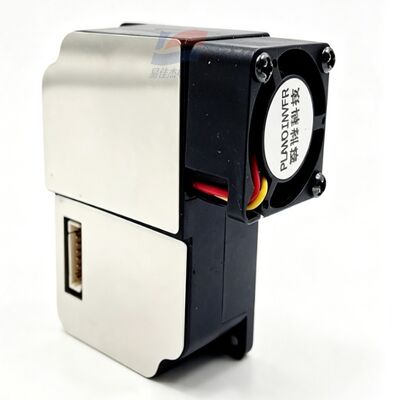

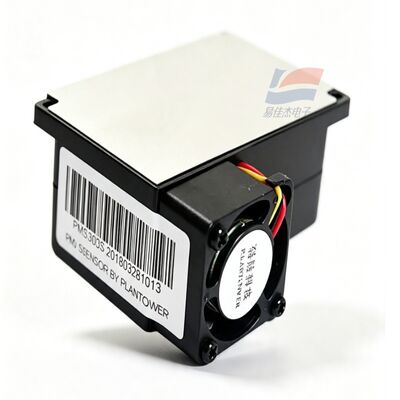

YJJ PMS3003 লেজার PM2.5 PM10 ডাস্ট সেন্সর UART ডিজিটাল পার্টিকল ডিটেকশন মডিউল

পণ্যের বর্ণনাঃ

YJJ PMS3003 লেজার PM2.5 PM10 ডাস্ট সেন্সর UART ডিজিটাল কণা সনাক্তকরণ মডিউল

বৈশিষ্ট্যঃ

I. পণ্যের ভূমিকা

পিএমএস৩০০৩ হল তৃতীয় প্রজন্মের লেজার ছড়িয়ে পড়া ধুলো সেন্সর, এটি একটি ক্ষুদ্র বায়ু গ্রহণের ফ্যান দিয়ে সজ্জিত; এটি পিএম১ আউটপুট করে।0, PM2।5, PM10 ভর ঘনত্ব এবং TTL-UART সিরিয়াল পোর্টের মাধ্যমে একাধিক আকারের কণা সংখ্যা। PMS1003 এর তুলনায়, এটি একটি ধাতব ঢালাই শেলের সাথে অ্যান্টি-ইনফেরেশন এবং স্থিতিশীলতা উন্নত করেছে,অভ্যন্তরীণ এবং বহিরাগত বায়ু মানের সরঞ্জাম উন্নয়ন জন্য উপযুক্ত।

II. সম্পূর্ণ প্রযুক্তিগত পরামিতি

টেবিল

প্যারামিটার আইটেম স্পেসিফিকেশন বিবরণ

সনাক্তকরণ নীতি লেজার মিয়া ছড়িয়ে

কণার আকারের পরিসীমা ০.৩-১.০ মাইক্রোম, ১.০-২.৫ মাইক্রোম, ২.৫-১০ মাইক্রোম

কণা গণনা দক্ষতা 50% @ 0.3 μm; 98% ≥ 0.5 μm

PM2.5 স্ট্যান্ডার্ড রেঞ্জ 0 - 500 μg/m3

ওভারলোড পরিমাপের উপরের সীমা ≥ 1000 μg/m3

ঘনত্ব রেজোলিউশন 1 μg/m3

পরিমাপের নির্ভুলতা ০-১০০ μg/m3: ± ১০ μg/m3; ১০০-৫০০ μg/m3: ± ১০% FS

একক নমুনা প্রতিক্রিয়া < ১ সেকেন্ড; সামগ্রিক স্থিতিশীল প্রতিক্রিয়া ≤ ১০ সেকেন্ড

নমুনা গ্রহণের বায়ু প্রবাহের হার ০.১ লিটার/মিনিট

পাওয়ার সাপ্লাই ভোল্টেজ DC 4.5 - 5.5V, সাধারণ 5V

স্বাভাবিক কাজের স্রোত ≤ 100mA

স্ট্রিপ স্ট্যান্ডবাই বর্তমান ≤ 200μA

যোগাযোগ ইন্টারফেস TTL-UART, Baud রেট 9600, 3.3V স্তর, সক্রিয়/প্যাসিভ রিড মোড সমর্থন করে

অপারেটিং তাপমাত্রা -10°C ~ +60°C

সংরক্ষণ তাপমাত্রা -40°C ~ +85°C

অপারেটিং আর্দ্রতা ০-৯৫% RH (কন্ডেনসেশন নেই)

মাত্রা ৬৫ × ৪২.৩ × ২৩ মিমি

ব্যর্থতার মধ্যে গড় সময় ≥ ৫ বছর

III. 8পিন পিনআউট সংজ্ঞা

ভিসিসিঃ ৫ ভোল্ট পাওয়ার সাপ্লাই

জিএনডিঃ স্থল

SET: মোড পিন; উচ্চ স্তর = ক্রমাগত নমুনা গ্রহণ, নিম্ন স্তর = ঘুম শক্তি সঞ্চয়

RXD: সেন্সর সিরিয়াল পোর্ট গ্রহণ

TXD: সেন্সর সিরিয়াল পোর্ট ট্রান্সমিশন

রিসেটঃ মডিউল রিসেট পিন

7, ৮. অব্যবহৃত পিন

IV. পণ্যের সুবিধা

তৃতীয় প্রজন্মের প্রধান নিয়ন্ত্রণ চিপ, পিএমএস১০০৩ এর চেয়ে ছোট দীর্ঘমেয়াদী ড্রাইভ, রান্নার তেল এবং জলীয় বাষ্পের হস্তক্ষেপের চেয়ে উচ্চতর প্রতিরোধের

স্লিপ কম শক্তি খরচ সমর্থন করে, ব্যাটারি চালিত পোর্টেবল ডিটেক্টর জন্য উপযুক্ত

দুটি সেট ডেটা আউটপুট করতে পারেঃ মূল কণা পরিমাণ এবং স্ট্যান্ডার্ড সিএফ ক্যালিব্রেটেড পিএম ঘনত্ব

ধাতব ঢালাই শেল, সার্কিট বোর্ড ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ বিচ্ছিন্ন

V. শিল্পে প্রয়োগের উদ্দেশ্য

এয়ার পিউরিফায়ার, ফ্রেশ এয়ার সিস্টেম, সেন্ট্রাল এয়ার কন্ডিশনার ভেন্টিলেশন ডাস্ট মনিটরিং প্রোব

হোম/বাণিজ্যিক পিএম২.৫ বায়ু গুণমান ডিটেক্টর, হেজ এলার্ম

নির্মাণ ধুলো পর্যবেক্ষণ প্রোব, কর্মশালা, কারখানা, প্রজনন ঘর বায়ু পর্যবেক্ষণ টার্মিনাল

স্মার্ট হোম, বিল্ডিং ভেন্টিলেশন অটোমেটিক কন্ট্রোল সিস্টেম

যানবাহনের বায়ু সনাক্তকারী, বহনযোগ্য বহিরঙ্গন পরিবেশ সনাক্তকরণ সরঞ্জাম

পাওয়ার ইনভার্টার, বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেট, গ্রিনহাউস গ্রিনহাউস পার্টিকুলেট ম্যাটার মনিটরিং
