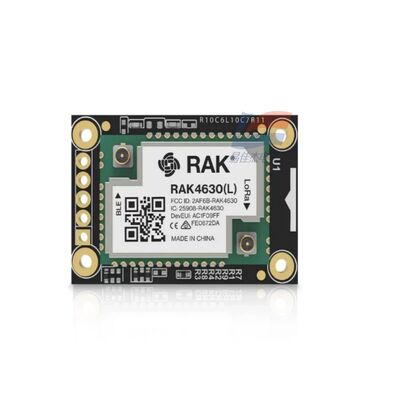

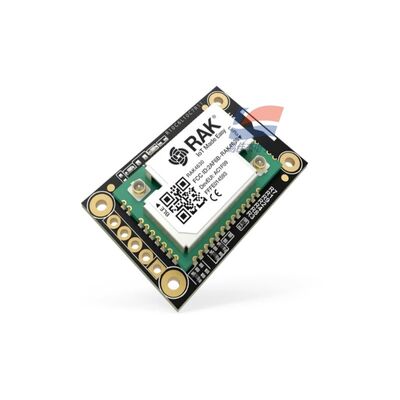

YJJ RAK4631 নর্ডিক NRF52840 BLE কোর মডিউল লোরা SX1262 সমর্থন করে

পণ্য বিবরণ:

YJJ RAK4631 নর্ডিক NRF52840 BLE কোর মডিউল LoRa SX1262 কে ইন্ডাস্ট্রিয়াল লো-পাওয়ার মনিটরিংয়ের জন্য সমর্থন করে

বৈশিষ্ট্য:

RAK4631 WisBlock ডুয়াল-মোড কোর মডিউল সম্পূর্ণ প্যারামিটার বিবরণ
মডিউল পজিশনিং: nRF52840 BLE5.0 + SX1262 LoRaWAN ইন্টিগ্রেটেড WisBlock কোর বোর্ড, স্ট্যান্ডার্ড সংস্করণ RAK4631 (বাহ্যিক অ্যান্টেনা IPEX সকেট) এবং RAK4631-R (বিল্ট-ইন অ্যান্টেনা + RUI3 ফার্মওয়্যার সম্পূর্ণরূপে একই ফার্মওয়্যার) এ বিভক্ত। RAKwireles...
1. প্রধান নিয়ন্ত্রণ MCU (BLE কোর nRF52840)
কোর: 32-বিট ARM Cortex-M4F, ফ্লোটিং-পয়েন্ট অপারেশনের জন্য হার্ডওয়্যার FPU সহ
ফ্রিকোয়েন্সি: 64MHz
স্টোরেজ: 1MB ফ্ল্যাশ + 256KB RAM
নিরাপত্তা: অন্তর্নির্মিত CryptoCell এনক্রিপশন ইউনিট, AES, ECDH, SHA, ইত্যাদি হার্ডওয়্যার এনক্রিপশন সমর্থন করে
বোর্ড পেরিফেরাল ডিভাইস: 32.768kHz RTC ক্রিস্টাল অসিলেটর, NFC-A ট্যাগ কয়েল, ফুল-স্পীড USB2.0 ডিভাইস/OTG নর্ডিক সেম...
2. BLE 5.0 রেডিও কী প্যারামিটার (2.4GHz)
প্রোটোকল স্ট্যাক: BLE 5.0 (BLE মেশ, লং রেঞ্জ, 2Mbps উচ্চ গতি), NFC-A, Zigbee/থ্রেডের সাথে সামঞ্জস্যপূর্ণ
ট্রান্সমিশন পাওয়ার: -20 ~ +4dBm, 4dB ধাপ সামঞ্জস্যযোগ্য
সংবেদনশীলতা গ্রহণ:
1Mbps BLE: -95dBm
125kbps লং রেঞ্জ মোড: -103dBm
রেট: 2Mbps / 1Mbps / 500kbps / 125kbps
অ্যান্টেনা:
RAK4631: IPEX4 বাহ্যিক 2.4G অ্যান্টেনা সকেট
RAK4631-R: PCB বোর্ড বিল্ট-ইন BLE অ্যান্টেনা
BLE সাধারণ শক্তি খরচ:
BLE ব্রডকাস্ট TX (0dBm): ~4.8mA
BLE স্ট্যান্ডবাই রিসেপশন: ~1mA
গভীর ঘুম: 2μA (পুরো মেশিন)
3. LoRa SX1262 রেডিও প্যারামিটার (সাব-GHz)
ফ্রিকোয়েন্সি ব্যান্ড সংস্করণ পার্থক্য:
RAK4631 (L): 433–470MHz (চীন 433M)
RAK4631(H): 779–923MHz (EU868/US915/AS923)
প্রোটোকল: LoRaWAN 1.0.2/1.0.3, LoRa পয়েন্ট-টু-পয়েন্ট P2P
ট্রান্সমিশন পাওয়ার: বুস্ট মোড সর্বাধিক + 22dBm
প্রাপ্তি সংবেদনশীলতা: কম থেকে - 148dBm, লিঙ্ক বাজেট 170dB
ব্যান্ডউইথ: 7.8kHz ~ 500kHz সামঞ্জস্যযোগ্য, অন্তর্নির্মিত TCXO তাপমাত্রা-ক্ষতিপূরণ ক্রিস্টাল অসিলেটর (বিস্তৃত তাপমাত্রা স্থিতিশীলতা)
LoRa শক্তি খরচ:
22dBm ট্রান্সমিশন: ~14.5mA
প্রাপ্তি পর্যবেক্ষণ: ~14.5mA
স্লিপ মোড পুরো মেশিন 2μA এর মতোই
4. বৈদ্যুতিক পাওয়ার সাপ্লাই প্যারামিটার
অপারেটিং ভোল্টেজ: 2.0V ~ 3.6V (লি-আয়ন ব্যাটারি 3.7V সিস্টেম, সরাসরি 5V পাওয়ার সাপ্লাই হতে পারে না)
প্রস্তাবিত পাওয়ার সাপ্লাই: 3.3V / 3.7V লি-আয়ন ব্যাটারি (উইসব্লক বেসবোর্ড চার্জিং ম্যানেজমেন্টের সাথে মিলে যায়)
স্লিপ কারেন্ট: সাধারণত 2.0μA (RTC টাইমিং জেগে ওঠা, সর্বনিম্ন 1.2μA)
পিক কারেন্ট: LoRa ফুল পাওয়ার ট্রান্সমিশন ≈ 14.5mA, BLE পিক <5mA
বেসবোর্ড এক্সপেনশন পাওয়ার সাপ্লাই: বেসবোর্ড মাইক্রো ইউএসবি 5ভি ইনপুট সমর্থন করে, চার্জিং লি-আয়ন ব্যাটারি (সর্বোচ্চ 350mA) V. হার্ডওয়্যার ইন্টারফেস (উইসব্লক বেসের সাথে সংযুক্ত)
সিরিয়াল পোর্ট: UART এর 2টি চ্যানেল (এটি কমান্ড, সেন্সর যোগাযোগ সমর্থন করে)
I2C: স্ট্যান্ডার্ড I2C বাস, তাপমাত্রা এবং আর্দ্রতা সেন্সর, অক্সিজেন সেন্সর, চাপ সেন্সরগুলির সাথে সামঞ্জস্যপূর্ণ
SPI: উচ্চ-গতির SPI (ফ্ল্যাশ, ডিসপ্লের সাথে সংযুক্ত করা যেতে পারে)
ADC: একাধিক 12-বিট অ্যানালগ ইনপুট (ব্যাটারি ভোল্টেজ, অ্যানালগ সেন্সর সংগ্রহ করুন)
GPIO: একাধিক সাধারণ-উদ্দেশ্য ডিজিটাল I/O, এক্সটার্নাল ইন্টারাপ্ট ওয়েক-আপ
ইউএসবি: মাইক্রো-এবি ফুল-স্পীড ইউএসবি, প্রোগ্রামিং, সিরিয়াল পোর্ট লগ, ওটিজির জন্য ব্যবহৃত
ডিবাগিং: SWD ডাউনলোড ডিবাগিং ইন্টারফেস
সম্প্রসারণ NFC: IO মডিউলের মাধ্যমে, NFC পিন RAKwireles...
VI. যান্ত্রিক মাত্রা এবং পরিবেশ
আকার: 20mm × 30mm, বেধ প্রায় 3mm
ওজন: ≈4g (অ্যান্টেনা বাদে)
ফিক্সেশন: 2 Φ1.5 মিমি ইনস্টলেশন হোল, উইসব্লক বেসে স্ক্রু স্থির
অপারেটিং তাপমাত্রা: -40℃ ~ +85℃
স্টোরেজ তাপমাত্রা: -40℃ ~ +85℃
আর্দ্রতা: ঘনীভবন ছাড়াই 0~95% RH
VII. ফার্মওয়্যার এবং উন্নয়ন পদ্ধতি
RAK4631 (মূল সংস্করণ): Arduino BSP, PlatformIO, Zephyr RTOS ডেভেলপমেন্ট
RAK4631-R: প্রাক-ইনস্টল করা RUI3 লো-কোড ফার্মওয়্যার, AT কমান্ড সমর্থন করে, API সেকেন্ডারি ডেভেলপমেন্ট, BLE/USB/UART সমস্ত AT কমান্ড ইস্যু করতে পারে
OTA: BLE ওয়্যারলেস আপগ্রেড, USB ফার্মওয়্যার আপগ্রেড সমর্থন করে
সার্টিফিকেশন: FCC/CE/RoHS কমপ্লায়েন্স সার্টিফিকেশন RAKwireles...
অষ্টম। সাধারণ অ্যাপ্লিকেশন পরিস্থিতি
