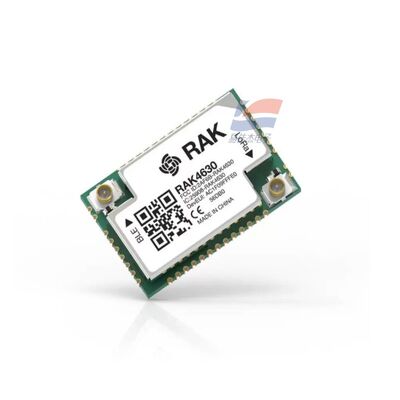

YJJ RAK4630 NRF52840 SX1262 LoRaWAN এর জন্য ব্যবহৃত হয় LoRa+Bluetooth মডিউল

পণ্যের বর্ণনাঃ

YJJ RAK4630 NRF52840 SX1262 LoRaWAN এর জন্য ব্যবহৃত হয় LoRa+Bluetooth মডিউল

বৈশিষ্ট্যঃ

মৌলিক অবস্থান নির্ধারণ
RAK4630 হল একটি স্ট্যাম্প-স্টাইলের SMT সারফেস মাউন্ট ডুয়াল-মোড মডিউল, একটি অভ্যন্তরীণ nRF52840 (BLE5.0 প্রধান নিয়ন্ত্রণ) + SX1262 LoRa রেডিও সহ;
RAK4631 একটি ভিত্তি সহ একটি সমাপ্ত বোর্ড, এবং কোর চিপ RAK4630 হয়। উভয় হার্ডওয়্যার কোর ঠিক একই, শুধুমাত্র প্যাকেজিং / বেস ভিন্ন। RAKwireles... .
ডিফল্টরূপে প্রাক-ইনস্টল করা RUI3 AT ফার্মওয়্যারটি জটিল সংকলন এবং বিকাশের প্রয়োজন ছাড়াই AT কমান্ডগুলি প্রেরণের জন্য সিরিয়াল পোর্ট / ব্লুটুথ লো এনার্জি (BLE) সমর্থন করে।
1প্রধান নিয়ন্ত্রণ MCU (BLE কোর nRF52840)
কোরঃ ৩২-বিট এআরএম কর্টেক্স-এম৪এফ, ফ্লোটিং-পয়েন্ট অপারেশনের জন্য হার্ডওয়্যার এফপিইউ সহ
ফ্রিকোয়েন্সিঃ ৬৪ মেগাহার্টজ
স্টোরেজঃ ১ এমবি ফ্ল্যাশ + ২৫৬ কেবি র্যাম
নিরাপত্তাঃ হার্ডওয়্যার ক্রিপ্টোসেল, AES/ECDH/SHA এনক্রিপশন সহ
পেরিফেরিয়ালঃ ৩২.৭৬৮ কিলোহার্টজ আরটিসি, এনএফসি-এ কয়েল, ফুল-স্পিড ইউএসবি২।0
2. BLE 5.0 ব্লুটুথ রেডিও পরামিতি (2.4GHz)
প্রোটোকল স্ট্যান্ডার্ড: BLE5.0, BLE Mesh, Long Range (দূরবর্তী দূরত্ব), 2Mbps উচ্চ গতি, NFC-A সমর্থন করে
ফ্রিকোয়েন্সি ব্যান্ডঃ ২৪০২-২৪৮০ মেগাহার্টজ
ট্রান্সমিশন ক্ষমতাঃ -20dBm ~ +4dBm, 4dB ধাপে সমন্বয় সঙ্গে
সংবেদনশীলতাঃ
১ এমবিপিএসঃ -৯৫ ডিবিএম
১২৫ কেবিপিএস লং রেঞ্জ মোডঃ -১০৩ ডিবিএম
রেট গিয়ারঃ 2Mbps / 1Mbps / 500kbps / 125kbps
অ্যান্টেনা ইন্টারফেসঃ দ্বৈত আইপিইএক্স 4 সকেট (স্বাধীন বিএলই অ্যান্টেনা, স্বাধীন লোরা অ্যান্টেনা, 50Ω প্রতিরোধ)
বিএলই-র সাধারণ শক্তি খরচ
সম্প্রচার TX (0dBm) ≈ 4.8mA
স্ট্যান্ডবাই রিসেপশন ≈ 1mA
পুরো ডিভাইসের গভীর ঘুম 2.0 ~ 4.23μA (RTC জাগরণ)
3. এসএক্স১২৬২ লোরা রেডিও (সাব-জিএইচজেড লং ডিসটেন্স)
ব্যান্ড সংস্করণ পার্থক্য
RAK4630 (L): 433~470 MHz (দেশীয় CN470)
RAK4630 ((H): 779~923 MHz (EU868/US915/AS923)
প্রোটোকল: লোরাওয়ান ১।0.3, LoRa P2P পয়েন্ট টু পয়েন্ট
ট্রান্সমিশন ক্ষমতাঃ + 22dBm পর্যন্ত বৃদ্ধি
সংবেদনশীলতাঃ সর্বনিম্ন - 148dBm, লিঙ্ক বাজেটের মোট 170dB
ব্যান্ডউইথঃ 7.8kHz থেকে 500kHz পর্যন্ত নিয়ন্ত্রিত, অন্তর্নির্মিত উচ্চ নির্ভুলতা TCXO তাপমাত্রা-কম্পেনসেটেড ক্রিস্টাল দোলক সহ
LoRa শক্তি খরচঃ পূর্ণ শক্তি সংক্রমণ ≈ 14.5mA, অবিচ্ছিন্ন গ্রহণ ≈ 14.5mA
4. বৈদ্যুতিক শক্তি সরবরাহের পরামিতি
অপারেটিং ভোল্টেজঃ 2.0V ~ 3.6V (লিথিয়াম ব্যাটারি 3.7V সিস্টেম,- সরাসরি সরবরাহ 5V)
প্রস্তাবিত পাওয়ার সাপ্লাইঃ ৩.৩ ভোল্ট এলডিও / ৩.৭ ভোল্ট লিথিয়াম ব্যাটারি
স্লিপ স্ট্রিমঃ সাধারণত ৪.২৩ মাইক্রো এ, ন্যূনতম ২.০ মাইক্রো এ (আরটিসি টাইমিং জাগরণ)
পিক বর্তমানঃ LoRa পূর্ণ ক্ষমতা সংক্রমণ ≈ 14.5mA, BLE পিক < 5mA
ইউএসবিঃ ভিবিইউএস 5 ভি শুধুমাত্র প্রোগ্রামিং, পাওয়ার সাপ্লাই ডিবাগিং, পুরো ডিভাইসের দীর্ঘমেয়াদী পাওয়ার সাপ্লাই জন্য নয়
5হার্ডওয়্যার ইন্টারফেস (44 পিন স্ট্যাম্প)
সিরিয়াল পোর্টঃ ২টি হার্ডওয়্যার UART (AT কমান্ড, সেন্সর যোগাযোগ)
I2C: I2C এর 2 টি গ্রুপ, LOX-02 অক্সিজেন সেন্সর, MPXHZ6115 চাপ সেন্সরের সাথে সামঞ্জস্যপূর্ণ
SPI: হাই-স্পিড SPI (বাহ্যিক ফ্ল্যাশ, ডিসপ্লে)
এডিসিঃ ৩টি ১২-বিট এনালগ ইনপুট (ব্যাটারী ভোল্টেজ, এনালগ সেন্সর সংগ্রহ)
GPIO: 8 সাধারণ উদ্দেশ্য IO, বাহ্যিক বিচ্ছিন্নতা জাগরণ সমর্থন করে
ইউএসবিঃ মাইক্রো ইউএসবি সিগন্যাল প্যাড
এনএফসিঃ এনএফসি অ্যান্টেনার পিন লিড আউট
ডিবাগিংঃ SWD ডাউনলোড ডিবাগিং ইন্টারফেস
6যান্ত্রিক মাত্রা এবং পরিবেশ
ফর্মঃ স্ট্যাম্প এসএমটি পৃষ্ঠের মাউন্ট মডিউল মাত্রাঃ 15mm × 23mm × 3mm
পিনঃ ৪৪ পিনের প্যাড, পৃষ্ঠের মাউন্ট ওয়েল্ডিং
অপারেটিং তাপমাত্রাঃ -40°C ~ +85°C
সঞ্চয় তাপমাত্রাঃ -40°C ~ +85°C
আর্দ্রতাঃ 0 - 95% RH, কোন ঘনীভবন নেই
VIII. ফার্মওয়্যার এবং উন্নয়ন
ডিফল্ট ফার্মওয়্যারঃ RUI3, সম্পূর্ণ কার্যকরী AT নির্দেশ সেট (UART/BLE/USB পাঠানো যেতে পারে)
মাধ্যমিক উন্নয়নঃ কাস্টম ফার্মওয়্যারের জন্য আরডুইনো, প্ল্যাটফর্মআইও, আরইউআই 3 এপিআই সমর্থন করে
ওটিএ আপগ্রেডঃ বিএলই ওয়্যারলেস ওটিএ, ইউএসবি স্থানীয় বার্ন
সার্টিফিকেশনঃ সিই, এফসিসি, রোএইচএস, কেসি সম্মতি
সাধারণ অ্যাপ্লিকেশন
ব্যাটারি চালিত সেন্সর নোড (অক্সিজেন / চাপ সেন্সরগুলির সাথে যুক্ত), কৃষি গ্রিনহাউস মনিটরিং, শিল্প কম শক্তি সংগ্রহ, হ্যান্ডহেল্ড পোর্টেবল ডিভাইস,BLE মোবাইল ফোন স্থানীয় কনফিগারেশন + LoRa দীর্ঘ দূরত্ব আপলোড, আইওটি লো-পাওয়ার গেটওয়ে সাব-নড
