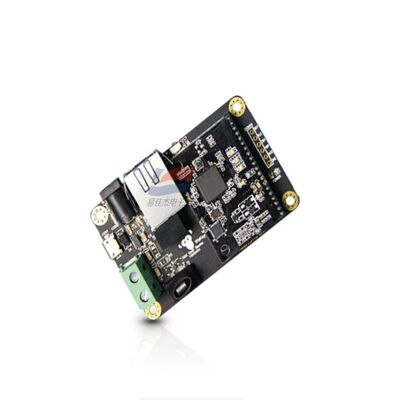

PLC + LoRa হাইব্রিড নেটওয়ার্কিংয়ের জন্য YJJ WisLink PLC LX200V30 মূল্যায়ন বোর্ড পাওয়ার লাইন কমিউনিকেশন (PLC) মডিউল

পণ্য বিবরণ:

YJJ WisLink PLC LX200V30 মূল্যায়ন বোর্ড - PLC + LoRa হাইব্রিড নেটওয়ার্কিংয়ের জন্য পাওয়ার লাইন কমিউনিকেশন (PLC) মডিউল

বৈশিষ্ট্য:

I. পণ্য ওভারভিউ

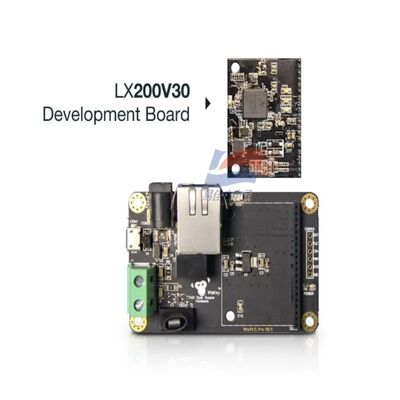

1. কোর মডিউল LX200V30
প্রধান নিয়ন্ত্রণ SoC: Qualcomm QCA7420 ব্রডব্যান্ড পাওয়ার লাইন ক্যারিয়ার চিপ
মডুলেশন পদ্ধতি: OFDM অর্থোগোনাল ফ্রিকোয়েন্সি ডিভিশন মাল্টিপ্লেক্সিং
স্ট্যান্ডার্ড প্রোটোকল: IEEE1901, HomePlug AV ইন্টারন্যাশনাল ইউনিভার্সাল PLC ব্রডব্যান্ড স্ট্যান্ডার্ড
ট্রান্সমিশন মাধ্যম: পাওয়ার লাইন, টুইস্টেড পেয়ার, কোক্সিয়াল ক্যাবল, তিনটি মিডিয়াই সামঞ্জস্যপূর্ণ
সঙ্গী ইভিবি: WisPLC PRO মূল্যায়ন বোর্ড (LX200V30 EVB), দ্রুত পরীক্ষা, প্রোটোটাইপ বিকাশ এবং সমাধান যাচাইয়ের জন্য ব্যবহৃত হয়
২. আরএফ এবং কমিউনিকেশন পারফরমেন্স প্যারামিটার
শারীরিক স্তরের হার
সর্বোচ্চ PHY রেট: 500Mbps; প্রকৃত ব্যবসার থ্রুপুট প্রায় 400~ 460Mbps (RAKwireles...)
অপারেটিং ফ্রিকোয়েন্সি ব্যান্ড
2~68MHz (CATV তারযুক্ত টেলিভিশন ব্যান্ডের সাথে সামঞ্জস্যপূর্ণ, কোন হস্তক্ষেপ নেই); হস্তক্ষেপ কমাতে সাধারণত 2~30MHz সুপারিশ করা হয় (Rakwireles...)
ট্রান্সমিশন দূরত্ব (আদর্শ ওয়্যারিং পরিবেশ)
এসি পাওয়ার লাইন: সর্বোচ্চ 300 মি
টুইস্টেড পেয়ার (টেলিফোন লাইন / নেটওয়ার্ক কেবল): সর্বোচ্চ 600 মি
সমাক্ষ কেবল: সর্বাধিক 2000 মি (RAKwireles...)
নেটওয়ার্ক কনফিগারেশন ক্ষমতা
একক নেটওয়ার্ক 7 LX200V30 পর্যন্ত মডিউল মাউন্ট করা যেতে পারে, স্বয়ংক্রিয়ভাবে নেটওয়ার্ক করা, শূন্য কনফিগারেশন পাওয়ার প্রস্তুত।
নিরাপত্তা এনক্রিপশন
অন্তর্নির্মিত 128-বিট AES হার্ডওয়্যার এনক্রিপশন ডেটা ইভড্রপিং, টেম্পারিং (RAKwireles...) রোধ করতে
বিরোধী হস্তক্ষেপ
ইন্ডাস্ট্রিয়াল-গ্রেড C4 ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্য, ফ্রিকোয়েন্সি কনভার্টার, ওয়েল্ডিং মেশিন, মোটর, ইত্যাদির সাথে সামঞ্জস্যপূর্ণ। শক্তিশালী নয়েজ পাওয়ার সাপ্লাই পরিস্থিতি; কম বিলম্ব জিটার < 1.8 মি
III. হার্ডওয়্যার মডিউল স্পেসিফিকেশন (LX200V30 মডিউল)
আকার: 40mm × 30mm, স্ট্যান্ডার্ড স্ট্যাম্প পিন মডিউল
ইন্টারফেস বাস
MII ইথারনেট ইন্টারফেস (MCU/PHY এর সাথে সংযোগ করুন)
পাওয়ার সাপ্লাই, GPIO, স্ট্যাটাস ইন্ডিকেটর লাইটের জন্য 2.54mm স্ট্যান্ডার্ড পিন হেডার
পাওয়ার সাপ্লাই প্রয়োজনীয়তা (মডিউল সাইড)
ডুয়াল পাওয়ার সাপ্লাই: 3.3V DC (চিপ কোর) + 12V DC (PLC লাইন ড্রাইভ ট্রান্সফরমার), উভয়ই একই সময়ে চালিত হতে হবে
স্থিতি নির্দেশক GPIO
PWR: পাওয়ার ইন্ডিকেটর লাইট
ETH: ইথারনেট লিঙ্ক / ডেটা ব্লিঙ্কিং
PLC: পাওয়ার লাইন লিঙ্ক / ডেটা ব্লিঙ্কিং
অপারেটিং তাপমাত্রা পরিসীমা
অপারেশন: -40℃ ~ +85℃
স্টোরেজ: -40℃ ~ +85℃
শক্তি খরচ
স্ট্যান্ডবাই: প্রায় 120mA; সম্পূর্ণ লোড ট্রান্সমিশন: 220~280mA; উচ্চ লোড তাপ সিঙ্ক যোগ করার পরামর্শ

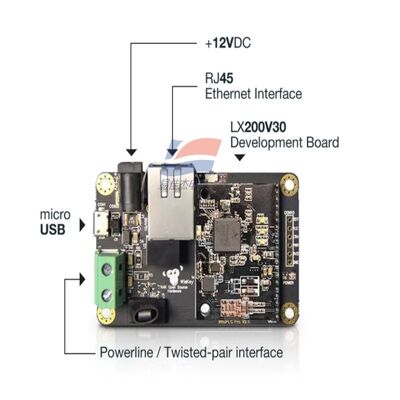

IV LX200V30 EVB মূল্যায়ন বোর্ডের সম্পূর্ণ কনফিগারেশন (WisPLC PRO বেস বোর্ড)

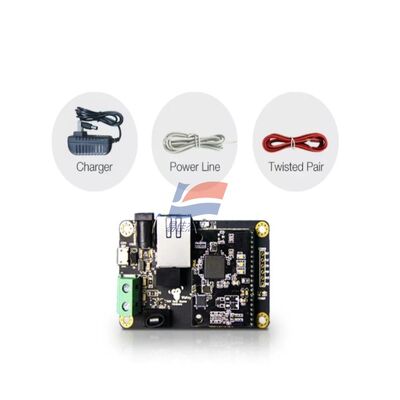

1. পাওয়ার সাপ্লাই ইন্টারফেস (দুটি পাওয়ার সাপ্লাই পদ্ধতি)
ডিসি ডাইরেক্ট কারেন্ট সকেট: 12V ডিসি অ্যাডাপ্টার ইনপুট (প্রস্তাবিত)
মাইক্রো USB 5V: শুধুমাত্র ডিবাগিং পাওয়ার সাপ্লাই, PLC ফুল পাওয়ার ড্রাইভ করতে পারে না
বেস বোর্ড বিল্ট-ইন স্টেপ-আপ সার্কিট, স্বয়ংক্রিয়ভাবে মডিউল দ্বারা প্রয়োজনীয় 3.3V + 12V ডুয়াল পাওয়ার সাপ্লাই তৈরি করে
2. এক্সটার্নাল বিজনেস ইন্টারফেস
RJ45 গিগাবিট ইথারনেট পোর্ট: কম্পিউটার, গেটওয়ে, RAK4630/4631 LoRa নোডের সাথে সংযোগ করুন
সবুজ টার্মিনাল ব্লক: পাওয়ার লাইন কাপলিং আউটপুট (কানেক্ট 220V ইউটিলিটি পাওয়ার / লো ভোল্টেজ ডিসি বাস)
সংরক্ষিত টুইস্টেড পেয়ার, কোক্সিয়াল কেবল সোল্ডারিং সকেট, সরাসরি মাল্টি-মিডিয়া ট্রান্সমিশন পরীক্ষা করতে পারে
3. ডিবাগ ইন্টারফেস
UART সিরিয়াল পোর্ট: wislink-cli কমান্ড লাইন টুল, লিঙ্কের গুণমান দেখুন, ফ্রিকোয়েন্সি ব্যান্ড পরিবর্তন করুন, OTA ফার্মওয়্যার আপগ্রেড করুন
ডিপ সুইচ: পিএলসি ফ্রিকোয়েন্সি ব্যান্ডের দ্রুত সুইচ, নেটওয়ার্কিং মোড
তিন রঙের বিল্ট-ইন এলইডি: পাওয়ার, ইথারনেট, পাওয়ার লাইন লিঙ্ক স্ট্যাটাসের রিয়েল-টাইম ডিসপ্লে
4. যান্ত্রিক মাত্রা মূল্যায়ন বোর্ড PCB: প্রায় 75mm × 50mm, Φ3 আকারের 4টি ইনস্টলেশন ফিক্সিং হোল সহ
সাধারণ প্রয়োগের পরিস্থিতি
ইন্ডাস্ট্রিয়াল সাইট: নেটওয়ার্ক তারের সাথে মূল পাওয়ার তারগুলি প্রতিস্থাপন করুন এবং PLC + LoRa হাইব্রিড নেটওয়ার্কিং ব্যবহার করুন (RAK4630/RAK5146 গেটওয়ে সহ)
ফটোভোলটাইক / চার্জিং স্টেশন: ডিসি বাসের জন্য উচ্চ গতির ডেটা ট্রান্সমিশন
নিরাপত্তা পর্যবেক্ষণ: হাই-ডেফিনিশন ক্যামেরা ভিডিও ট্রান্সমিট করতে বিল্ডিং মেইন পাওয়ার ব্যবহার করুন
স্মার্ট বিল্ডিং, শক্তি পর্যবেক্ষণ, স্মার্ট মিটার, চিকিৎসা সরঞ্জাম নেটওয়ার্কিং
সরঞ্জামের প্রোটোটাইপ বিকাশ: ইভিবি মূল্যায়ন বোর্ড ব্যবহার করে পাওয়ার লাইন যোগাযোগ সমাধানগুলির দ্রুত যাচাইকরণ
