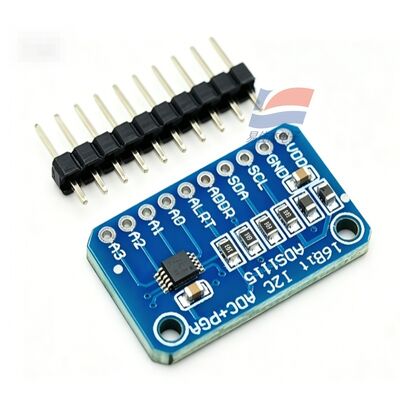

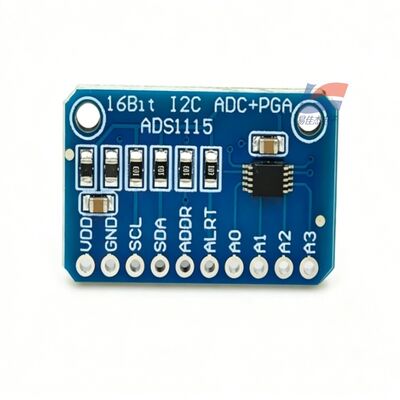

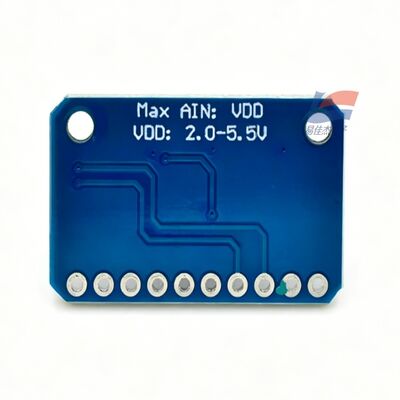

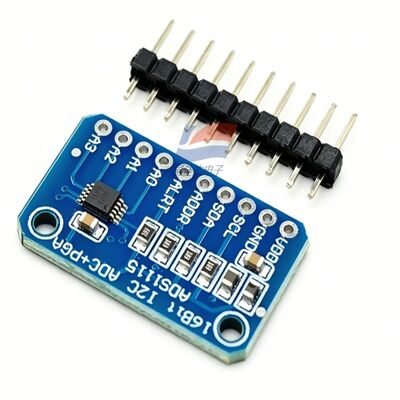

YJJ ADS1115 16-বিট হাই-প্রিসিসন এনালগ-টু-ডিজিটাল কনভার্টার ADC ডেভেলপমেন্ট বোর্ড মডিউল 4 চ্যানেল

পণ্যের বর্ণনাঃ

YJJ ADS1115 16-বিট হাই-প্রিসিশন এনালগ-টু-ডিজিটাল কনভার্টার এডিসি ডেভেলপমেন্ট বোর্ড মডিউল 4 চ্যানেল

বৈশিষ্ট্যঃ

রেজোলিউশনঃ ১৬ বিট, কোন ডাটা ক্ষতি নেই
সর্বনিম্ন LSB ভোল্টেজ (PGA = 16, FS = ±0.256V): 8μV
INL ইন্টিগ্রাল অ-রৈখিকতাঃ ±0.5 LSB
সিএমআরআর সাধারণ মোড প্রত্যাখ্যান অনুপাতঃ DC সাধারণ 100dB, 50/60Hz নেট ফ্রিকোয়েন্সি 105dB (নিম্ন গতির 8SPS মোড)
লাভ তাপমাত্রা ড্রাইভঃ 5 ~ 7 পিপিএম/°C
অভ্যন্তরীণ রেফারেন্স কম ড্রিফট, কোন বহিরাগত রেফারেন্স উৎস প্রয়োজন
8 SPS / 16 SPS / 32 SPS / 64 SPS / 128 SPS (ডিফল্ট) / 250 SPS / 475 SPS / 860 SPS (সর্বোচ্চ)
নিম্ন গতি 8SPS: নেটওয়ার্কের গোলমাল দমনের জন্য সর্বোত্তম
উচ্চ গতি 860SPS: দ্রুত গতিশীল সংকেত অধিগ্রহণ
VIII. বৈদ্যুতিক শক্তি সরবরাহের পরামিতি
পাওয়ার সাপ্লাই ভোল্টেজ (অ্যানালগ/ডিজিটাল একই ভোল্টেজ): 2.0V ~ 5.5V, 3.3V/5V মাইক্রোকন্ট্রোলারের সাথে সামঞ্জস্যপূর্ণ
অপারেটিং বর্তমানঃ
ক্রমাগত রূপান্তর মোডঃ সাধারণত 150μA
একক রূপান্তর স্লিপ মোডঃ রূপান্তর শেষ হলে স্বয়ংক্রিয়ভাবে বন্ধ, পুরো ডিভাইসের অত্যন্ত কম গড় শক্তি খরচ
সাধারণ শক্তি খরচঃ 0.3mW
ইনপুট অ্যানালগ ভোল্টেজ পরিসীমাঃ 0V ~ VDD (একক শেষ)
IX. আই২সি ডিজিটাল ইন্টারফেস
স্ট্যান্ডার্ড আই২সি সামঞ্জস্যপূর্ণ, সর্বোচ্চ হার ৪০০ কিলোহার্টজ
৪টি হার্ডওয়্যার নির্বাচনযোগ্য ঠিকানা (ভিডিডি/জিএনডি/এসডিএ/এসসিএল সুইচ এর সাথে সংযুক্ত এডিডিআর পিন), একক বাসে ৪টি পর্যন্ত এডিএস ১১১৫ চিপ সংযুক্ত করা যায়
অন্তর্নির্মিত ডিজিটাল তুলনাকারীঃ সামঞ্জস্যযোগ্য উপরের এবং নীচের থ্রেশহোল্ড, ALERT পিন বিচ্ছিন্ন আউটপুট, ওভারভোল্টেজ/নিম্নভোল্টেজ ট্রিগারের সময় MCU জাগ্রত করুন
X. প্যাকেজ আকার (প্রধান 3 ধরণের পৃষ্ঠতল মাউন্ট)
X2QFN-10 (IRUGR): 2.0mm × 1.5mm × 0.4mm, অতি ক্ষুদ্র আয়তন, পরিধানযোগ্য / মাইক্রো সেন্সর
SOT-10 (DYN): 2.9mm × 2.8mm × 0.6mm, সাধারণ পৃষ্ঠ মাউন্ট
ভিএসএসওপি-১০ (আইডিজিএসআর): ৩.০ মিমি × ৪.৯ মিমি, ম্যানুয়াল লেদিংয়ের জন্য উপযুক্ত
১২. অপারেটিং পরিবেশ
অপারেটিং তাপমাত্রাঃ -40°C ~ +125°C
সঞ্চয় তাপমাত্রাঃ -60°C ~ +150°C
আর্দ্রতাঃ 0 ~ 95% RH, কোন ঘনীভবন নেই
RoHS মেনে চলুন
XIII. মূল অন্তর্নির্মিত ফাংশন
অভ্যন্তরীণ উচ্চ নির্ভুলতা ভোল্টেজ রেফারেন্স
অভ্যন্তরীণ ঘড়ি দোলক, কোন বহিরাগত স্ফটিক প্রয়োজন
প্রোগ্রামযোগ্য লাভ পিজিএ, মাইক্রোভোল্ট থেকে 5 ভি প্রশস্ত সংকেত জুড়ে
৪ চ্যানেল এনালগ মাল্টিপ্লেক্সার এমইউএক্স
ডিজিটাল ভোল্টেজ তুলনাকারী + বিরতি আউটপুট
একক রূপান্তর শক্তি সঞ্চয় মোড, ব্যাটারি চালিত নোডগুলির জন্য পছন্দসই
