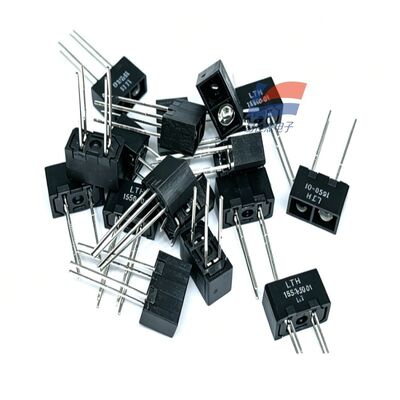

YJJ LTH-1550-01 ফটোইলেকট্রিক সেন্সর ফটোইলেকট্রিক সুইচ প্রতিফলিত ফটোইলেকট্রিক সুইচ

পণ্য বিবরণ:

YJJ LTH-1550-01 ফটোইলেকট্রিক সেন্সর - ফোটোইলেকট্রিক সুইচ - রিফ্লেক্টিভ ফটোইলেকট্রিক সুইচ - স্বয়ংক্রিয় সরঞ্জামে ব্যবহৃত

বৈশিষ্ট্য:

I. মৌলিক পণ্য তথ্য
ব্র্যান্ড: LITEON (তাইওয়ান আসল কারখানা)

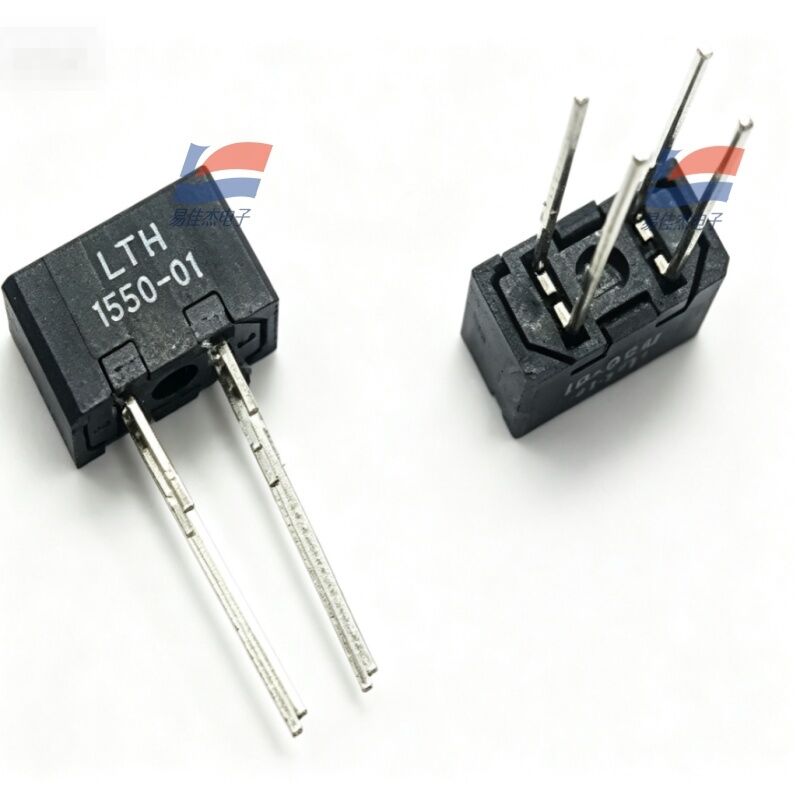

মডেল: LTH-1550-01
প্রকার: রিফ্লেক্টিভ ফটোইলেকট্রিক সেন্সর (রিফ্লেক্টিভ ফটোইলেকট্রিক ইন্টারপ্টার)
প্যাকেজ: DIP4 সারফেস মাউন্ট 4-পিন, স্ট্যান্ডার্ড 2.54 মিমি পিচ
স্ট্যান্ডার্ড সেন্সিং দূরত্ব: 3.81 মিমি (অনুকূল সনাক্তকরণ পরিসীমা)
সার্টিফিকেশন: RoHS পরিবেশগত মানগুলির সাথে সঙ্গতিপূর্ণ, শিল্প/ভোক্তা ইলেকট্রনিক্সের জন্য উপযুক্ত
২. অভ্যন্তরীণ কাঠামোর নীতি
একটি ইউনিটে দুটি উপাদান সমন্বিত:
940nm ইনফ্রারেড এমিটিং এলইডি (এমিট ইনফ্রারেড লাইট)
এনপিএন ফটোট্রান্সিস্টার (প্রতিফলিত ইনফ্রারেড আলো পান)
নির্গমন এবং অভ্যর্থনা জানালা একই দিক এবং পাশাপাশি সাজানো হয়। যখন একটি বস্তু 3.81mm সনাক্তকরণ পরিসরে প্রবেশ করে, তখন ইনফ্রারেড আলো গ্রহনকারী টিউবে প্রতিফলিত হয়, ট্রানজিস্টর সঞ্চালিত হয়, স্তর পরিবর্তন হয়, অ-যোগাযোগ উপস্থিতি সনাক্তকরণ অর্জন করে। কালো শেল পরিবেশগত বিপথগামী আলোর হস্তক্ষেপ প্রতিরোধ করে একটি ছায়াময় কাঠামোর সাথে আসে।
III. মূল বৈদ্যুতিক পরামিতি
সীমিত হার মান
টেবিল
পরামিতি স্পেসিফিকেশন
LED ফরোয়ার্ড কারেন্ট যদি সর্বোচ্চ 60mA হয়
LED বিপরীত ভোল্টেজ Vr 5V
LED ফরোয়ার্ড ড্রপ Vf সাধারণ 1.2V
ফটোট্রান্সিস্টার কালেক্টর বর্তমান Ic সর্বোচ্চ 20mA
কালেক্টর-এমিটার ভোল্টেজ Vceo 30V
অপারেটিং তাপমাত্রা -25℃ ~ +85℃
স্টোরেজ তাপমাত্রা -55℃ ~ +110℃
বৈদ্যুতিক বৈশিষ্ট্য
বর্তমান স্থানান্তর অনুপাত CTR: 50% ~ 600%
দ্রুত প্রতিক্রিয়া গতি, উচ্চ-গতির গণনা, অবস্থান সনাক্তকরণের জন্য উপযুক্ত
NPN কালেক্টর ওপেন-লুপ আউটপুট, সরাসরি একক-চিপ মাইক্রোকন্ট্রোলার IO এর সাথে যুক্ত করা যেতে পারে
IV 4-পিন সংজ্ঞা (নিচ থেকে প্রিন্ট করা অক্ষর, বাম থেকে ডানে পিন)
পিন 1: LED অ্যানোড (LED+)
পিন 2: LED ক্যাথোড (LED- / GND)
পিন 3: ফটোট্রান্সিস্টার ইমিটার (ই, কমন গ্রাউন্ড জিএনডি)
পিন 4: ফটোট্রান্সিস্টার কালেক্টর (সি, সিগন্যাল আউটপুট)
সাধারণ তারের স্কিম (ESP32 / একক-চিপ মাইক্রোকন্ট্রোলার জেনারেল)
LED + 3.3V/5V-তে 220Ω বর্তমান সীমাবদ্ধ প্রতিরোধকের সাথে সংযুক্ত; LED - GND এর সাথে সংযুক্ত
ফটোট্রান্সিস্টার ই GND এর সাথে সংযুক্ত; সংগ্রাহক সি 10K প্রতিরোধক পুল-আপের সাথে IO এর সাথে সংযুক্ত
যখন একটি বস্তু কাছে আসে, IO একটি নিম্ন স্তরের আউটপুট; কোন বস্তু উচ্চ স্তরের নয়
V. পণ্যের মূল সুবিধা
ইন্টিগ্রেটেড ফ্যাক্টরি ক্রমাঙ্কন, আলোর পথ, প্লাগ-এন্ড-প্লে ম্যানুয়াল সামঞ্জস্যের প্রয়োজন নেই
কোন যান্ত্রিক পরিচিতি নেই, আয়ুষ্কাল যান্ত্রিক মাইক্রোসুইচকে ছাড়িয়ে গেছে
কমপ্যাক্ট আকার, পিসিবিতে পৃষ্ঠ মাউন্ট, ছোট ডিভাইসে অভ্যন্তরীণ ইনস্টলেশনের জন্য উপযুক্ত
কালো শেডিং শেল, অন্দর আলো, দুর্বল প্রাকৃতিক আলোতে ট্রিগার করে না
বিস্তৃত তাপমাত্রা পরিসীমা অপারেশন, শিল্প সরঞ্জাম, অফিস সরঞ্জাম, ছোট যন্ত্রপাতির সাথে সামঞ্জস্যপূর্ণ
VI. সাধারণ অ্যাপ্লিকেশন পরিস্থিতি
অফিস সরঞ্জাম: কাগজ সনাক্তকরণ, কাগজ গণনা, প্রিন্টার / কপিয়ারে কাগজ জ্যাম সনাক্তকরণ
অটোমেশন সরঞ্জাম: উপস্থিতি এবং অনুপস্থিতি সনাক্তকরণ, ছোট সমাবেশ লাইনের সীমা অবস্থান সনাক্তকরণ
স্মার্ট হার্ডওয়্যার: স্টোরেজ বিনের দরজা সনাক্তকরণ, ট্র্যাশ ক্যানের ঢাকনা খোলার সনাক্তকরণ, সাধারণ তরল স্তর সনাক্তকরণ
আর্থিক সরঞ্জাম: এটিএম, নগদ রেজিস্টার কাগজ মুদ্রা স্বীকৃতি, বিল গণনা
