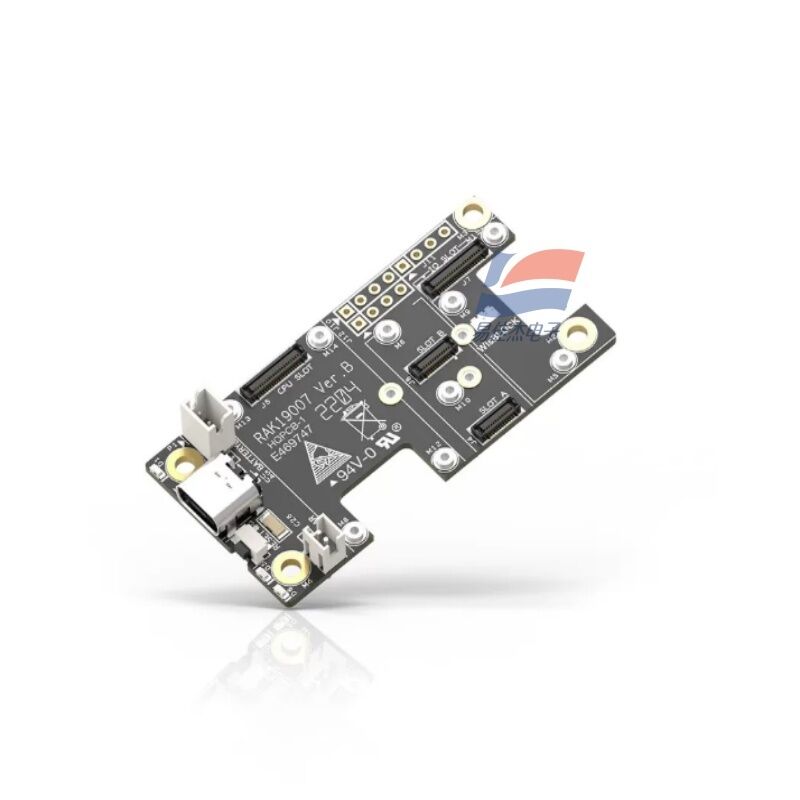

YJJ RAK19007 WisBlock বেস বোর্ড 2nd Gen - Evaluation Board বেস মডিউল ডেভেলপমেন্ট বোর্ড

পণ্য বিবরণ:

YJJ RAK19007 WisBlock Base Board 2nd Gen - Evaluation Board Base Module Development Board

বৈশিষ্ট্য:

I. মৌলিক ওভারভিউ
RAK19007 হল দ্বিতীয় প্রজন্মের RAK WisBlock সার্বজনীন মূল্যায়ন বোর্ড/বেস ডেভেলপমেন্ট বোর্ড, পুরানো RAK5005-O প্রতিস্থাপন করে। এটি সম্পূর্ণ LoRaWAN মডুলার IoT সমাধানের বাহক, WisBlock কোর কন্ট্রোলার, বিভিন্ন সেন্সর, GNSS পজিশনিং, IO সম্প্রসারণ মডিউল, পাওয়ার সাপ্লাই, চার্জিং, সিরিয়াল পোর্ট এবং বাস সম্প্রসারণ ক্ষমতা প্রদানের জন্য ব্যবহার করা হয়। এটি দ্রুত প্রোটোটাইপ উন্নয়ন এবং বহিরঙ্গন কম-পাওয়ার নোডের জন্য একটি আদর্শ ভিত্তি। RAKwireles...
২. মূল হার্ডওয়্যার পরামিতি
1. শারীরিক আকার এবং গঠন
আকার: 60mm × 30mm, অতি-পাতলা কমপ্যাক্ট PCB
ইনস্টলেশন: 4 M2.5 স্ক্রু ফিক্সিং গর্ত, সরাসরি ঘের মধ্যে ইনস্টল করা যেতে পারে

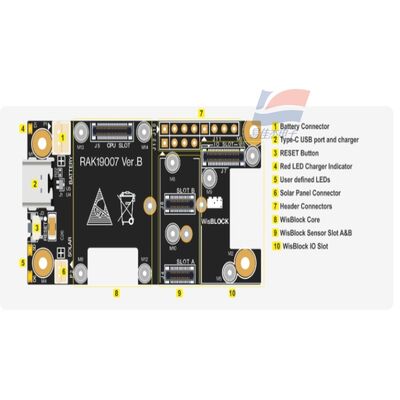

স্লট লেআউট:
CORE স্লট (40Pin): 1 পথ, WisBlock কোর মডিউল ইনস্টল করুন (যেমন RAK4631, RAK11200, RAK3172 ইত্যাদি। LoRa কোর)
সেন্সর স্লট A/B/C: 3 পাথ, মান 10 মিমি ছোট সেন্সর মডিউল সমর্থন করে (তাপমাত্রা আর্দ্রতা, গ্যাস, ফটোইলেকট্রিক, ত্বরণ, ইত্যাদি)
স্লট ডি (বড় আকারের স্লট): 1 পথ, 23 মিমি বড় মডিউলের সাথে সামঞ্জস্যপূর্ণ (GNSS পজিশনিং RAK12500, 4G/NB-IoT সেলুলার মডিউল)
দ্বিতীয় প্রজন্মের অপ্টিমাইজেশান: স্লট D-এ ঢোকানো GNSS মডিউল অন্য সেন্সর অবস্থান দখল করে না, প্রথম প্রজন্মের স্থান সংঘাতের সমস্যা সমাধান করে। RAKwireles...
ইনস্টলেশন পদ্ধতি: মডিউলটি বেস প্লেটের উপরে এবং নীচে যেকোনও অভিযোজনে মাউন্ট করা যেতে পারে
2. পাওয়ার সাপ্লাই সিস্টেম (কোর অ্যাডভান্টেজ)
একাধিক পাওয়ার সাপ্লাই ইনপুট
USB-C 5V: প্রোগ্রাম ডাউনলোড, সিরিয়াল পোর্ট ডিবাগিং, লিথিয়াম ব্যাটারি চার্জিং
BAT প্যাড: 3.7V একক লিথিয়াম পলিমার ব্যাটারি পাওয়ার সাপ্লাই
সোলার প্যাড: 5V সোলার প্যানেল ইনপুট, আউটডোর অফ-গ্রিড স্ব-চার্জিং
অন্তর্নির্মিত লিথিয়াম ব্যাটারি চার্জিং ম্যানেজমেন্ট চিপ, পূর্ণ হয়ে গেলে স্বয়ংক্রিয়ভাবে চার্জ হওয়া বন্ধ করে দেয়
দুটি 3.3V পাওয়ার আউটপুট:
ভিডিডি: ধ্রুবক পাওয়ার সাপ্লাই, ক্রমাগত মূল নিয়ন্ত্রণে শক্তি সরবরাহ করে
3V3_S: সফ্টওয়্যার নিষ্ক্রিয় করা যেতে পারে (IO2 পিন দ্বারা নিয়ন্ত্রিত), 4টি সেন্সর স্লটে স্বাধীনভাবে শক্তি সরবরাহ করে, ঘুমের সময় বিদ্যুৎ খরচ উল্লেখযোগ্যভাবে কমাতে পেরিফেরিয়ালগুলি বন্ধ করে
3.3V ভোল্টেজ নিয়ন্ত্রণের জন্য 750mA এর সর্বোচ্চ আউটপুট, একাধিক সেন্সরের একযোগে অপারেশনের প্রয়োজনীয়তা পূরণ করে
অত্যন্ত কম ঘুমের স্ট্যাটিক পাওয়ার খরচ, বন্যের মধ্যে ব্যাটারি সহ দীর্ঘমেয়াদী পর্যবেক্ষণ নোডের জন্য উপযুক্ত
3. ইন্টারফেস সম্পদ
ইউএসবি টাইপ-সি: ফার্মওয়্যার বার্নিং, সিরিয়াল পোর্ট লগ, একের মধ্যে সব চার্জ করা
বাহ্যিক সম্প্রসারণ পিন (2.54 মিমি): BOOT ডাউনলোড বোতাম, একাধিক GPIO, হার্ডওয়্যার I2C, হার্ডওয়্যার UART, বাহ্যিকভাবে বাহ্যিক ডিভাইসের সাথে সংযুক্ত করা যেতে পারে (LTH-1550-01 ফটোইলেকট্রিক সুইচ, রিলে, ডিসপ্লে)
বোর্ড-মাউন্ট করা বোতাম: রিসেট বোতাম, বুট বুট বোতাম
বাস: বেস প্লেটের ভিতরে ইউনিফাইড I2C/SPI/UART বাস, সমস্ত স্লট স্বয়ংক্রিয়ভাবে একে অপরের সাথে যোগাযোগ করে, ম্যানুয়াল তারের প্রয়োজন নেই
4. পরিবেশগত স্পেসিফিকেশন
অপারেটিং তাপমাত্রা: -40℃ ~ +85℃, শিল্প-গ্রেড প্রশস্ত তাপমাত্রা
সামঞ্জস্যপূর্ণ উন্নয়ন পরিবেশ: Arduino IDE, PlatformIO, RUI3, ESP-IDF/nRF SDK
পরিবেশ সুরক্ষা মান: RoHS
III. মূল ফাংশন এবং ব্যবহার
1. দ্রুত LoRaWAN ইন্টারনেট অফ থিংস প্রোটোটাইপ মূল্যায়ন (মূল উদ্দেশ্য)
দ্রুত কম-পাওয়ার ওয়াইড-এরিয়া মনিটরিং নোড তৈরি করতে WisBlock Core (RAK4631/RAK3172) এর সাথে মিলিত, পাওয়ার সাপ্লাই, চার্জিং, সেন্সর অ্যাডাপ্টার বোর্ড, প্লাগ-এন্ড-প্লে ডিজাইন করার প্রয়োজন নেই:
পরিবেশগত পর্যবেক্ষণ: তাপমাত্রা আর্দ্রতা, বায়ু চাপ, CO2, গ্যাস সেন্সর সংমিশ্রণ
সম্পদের অবস্থান: ডি স্লট GNSS মডিউল সন্নিবেশ করায়, আউটডোর ট্র্যাকার হিসাবে ব্যবহৃত হয়
শিল্প সংগ্রহ: ফটোইলেকট্রিক সুইচ, কম্পন, তরল স্তরের সেন্সর ডেটা রিপোর্টিং গেটওয়ে
