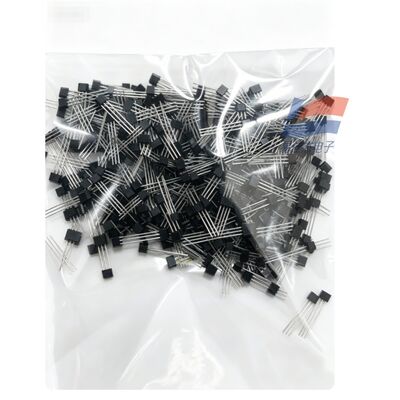

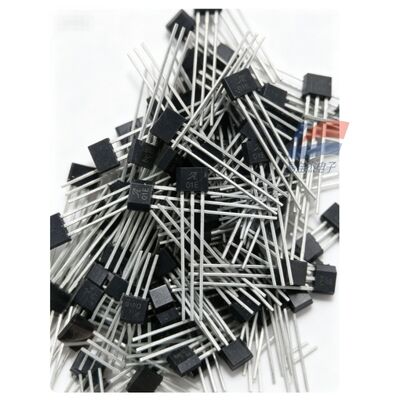

YJJ A1101EUA-T সিল্ক-স্ক্রিনযুক্ত 01E অটোমোটিভ ইলেকট্রনিক্স সহ একক-মেরু ডিজিটাল হল সুইচ

পণ্যের বর্ণনাঃ

YJJ A1101EUA-T সিঙ্গল-পোল ডিজিটাল হল সুইচ সিলেক-স্ক্রিনযুক্ত 01E অটোমোটিভ ইলেকট্রনিক্স

বৈশিষ্ট্যঃ

I. প্রাথমিক তথ্য

মডেলের সম্পূর্ণ নামঃ A1101EUA-T, সিল্ক স্ক্রিন 01E
প্যাকেজঃ 3-পিনের মাধ্যমে গর্ত SIP-3 (TO92 সমতুল্য দীর্ঘ-পিন প্লাগ)
ডিভাইস প্রকারঃ অবিচ্ছিন্ন এক-পোল হল সুইচ (ডিজিটাল আউটপুট), শুধুমাত্র চৌম্বকের S মেরু (দক্ষিণ মেরু) সনাক্ত করে
অভ্যন্তরীণ সংহতকরণঃ ভোল্টেজ স্থিতিশীল সার্কিট, হল উপাদান, সংকেত পরিবর্ধক, শ্মিট ট্রিগার, এনএমওএস ওপেন-ড্রেন আউটপুট ট্রানজিস্টর
সার্টিফিকেশনঃ AEC-Q100 অটোমোটিভ গ্রেড, RoHS পরিবেশ সুরক্ষা, উচ্চ ESD / EMC বিরোধী হস্তক্ষেপ, বিপরীত ব্যাটারি সুরক্ষা
II. কোর বৈদ্যুতিক পরামিতি (25 ডিগ্রি সেলসিয়াস স্ট্যান্ডার্ড অপারেটিং শর্ত)
1. পাওয়ার সাপ্লাই বৈদ্যুতিক বৈশিষ্ট্য টেবিল
প্যারামিটার স্পেসিফিকেশন মান
অপারেটিং সাপ্লাই ভোল্টেজ VCC 3.8 V ~ 24 V DC (5V / 12V / 24V শিল্প নিয়ন্ত্রণ / অটোমোবাইল পাওয়ার সাপ্লাই সঙ্গে সামঞ্জস্যপূর্ণ)
সর্বোচ্চ প্রতিরোধের ভোল্টেজ ±30V (বিল্ট-ইন রিভার্স সংযোগ সুরক্ষা এবং ওভারজার্জ সুরক্ষা)
সাধারণ স্ট্যাটিক অপারেটিং বর্তমান 7.5 mA
পাওয়ার-অন স্টার্ট আপ সময় ≤ 4 μs, চৌম্বকীয় ক্ষেত্রটি পাওয়ার-অন করার সাথে সাথে সনাক্ত করা যেতে পারে
2. চৌম্বকীয় ক্ষেত্রের ট্রিগারিং পরামিতি (কোর চৌম্বকীয় কর্মক্ষমতা) টেবিল
পরামিতি সাধারণ মান ব্যাখ্যা
কাজ ট্রিগার পয়েন্ট BOP (S মেরু বন্ধ) 175G (17.5 mT) আউটপুট কম টানা হয় এবং চৌম্বকীয় ক্ষেত্র ≥ 175G হয় যখন conducts
রিলিজ পয়েন্ট বিআরপি (দূরবর্তী চৌম্বক) 45 জি (4.5 এমটি) চৌম্বকীয় ক্ষেত্রটি < 45 জি হলে আউটপুট কাটা হয় এবং উচ্চ প্রতিরোধের থাকে
চৌম্বকীয় হাইস্টেরেসিস উইন্ডো BHYS 130Gs ভুলভাবে ট্রিগার থেকে চৌম্বকীয় ক্ষেত্র jitter প্রতিরোধ করে
সনাক্তকরণ মেরু একক মেরু, শুধুমাত্র চুম্বক এর S মেরু সাড়া দেয় N মেরু কোন সাড়া আছে
3. আউটপুট প্যারামিটার
আউটপুট কাঠামোঃ এন-চ্যানেল খোলা ড্রেন (খোলা সংগ্রাহক), একটি উপরের টান আপ প্রতিরোধের ব্যবহার করতে হবে
সর্বাধিক ডুবে যাওয়া বর্তমান IOUT: 25 mA, সরাসরি LEDs চালাতে পারেন, ছোট রিলে
স্যাচুরেশন ড্রপ (২০mA এ পরিবাহিতা): সাধারণত ২১৫ mV, সর্বোচ্চ ৪০০ mV
অফ-স্টেট ফুটো বর্তমানঃ ≤ 10 μA
4পরিবেশ ও তাপমাত্রা
অপারেটিং তাপমাত্রাঃ -40 °C ~ +85 °C (যানবাহন-গ্রেড প্রশস্ত তাপমাত্রা পরিসীমা)
সংরক্ষণ তাপমাত্রাঃ -55 °C ~ +150 °C
প্যাকেজিং উপাদানঃ কালো ইপোক্সি রজন প্লাস্টিক প্যাকেজিং, কম্পন এবং আর্দ্রতা প্রতিরোধী
III. মূল পণ্য সুবিধা
ব্রড ভোল্টেজ ৩.৮-২৪ ভোল্ট, গ্রাহক ৫ ভোল্ট ডিভাইস, শিল্প ২৪ ভোল্ট, অটোমোটিভ ১২ ভোল্ট সিস্টেমের জন্য উপযুক্ত।
কারখানার প্যাকেজিং ক্যালিব্রেশন ইনজেকশন স্ট্রেস তাপমাত্রা ড্রাইভ, তাপমাত্রা পরিসীমা জুড়ে স্থিতিশীল ট্রিগার পয়েন্টগুলি নির্মূল করে;
ক্রমাগত রিয়েল টাইম সনাক্তকরণ, কোন ঘুম বিলম্ব, অবিলম্বে চৌম্বক আন্দোলন সাড়া;
বিল্ট ইন একাধিক সুরক্ষাঃ বিপরীত সংযোগ সুরক্ষা, ওভারভোল্টেজ, ESD, শক্তিশালী EMC মোটর হস্তক্ষেপ বিরুদ্ধে;
কোন বাইপাস ক্যাপাসিটার নেই, সার্কিট অত্যন্ত সহজ;
ডিআইপি লং-পিন এসআইপি প্যাকেজিং, ম্যানুয়াল লোডিং, প্লাগ-ইন উত্পাদন জন্য সুবিধাজনক;
যান্ত্রিক যোগাযোগ ছাড়াই সলিড স্টেট, বিলিয়ন বারের বেশি জীবনকাল, কোন পরা, কোন স্পার্ক।
IV. বিশেষ প্রয়োগের উদ্দেশ্য
1অটোমোটিভ ইলেকট্রনিক্স (প্রধান অটোমোটিভ গ্রেডের দৃশ্য)
আসন অবস্থান সনাক্তকরণ, দরজা / রেলগেট / উইন্ডো লক বন্ধ সনাক্তকরণ;
ট্রান্সমিশন শিফট গিয়ার সেন্সর, অ্যাক্সিলারেটর/থ্রোটল অবস্থান সীমা;
উইপার, সানরুম ভ্রমণ সীমা, নতুন শক্তি চার্জিং বন্দুক ইন-সাইট সনাক্তকরণ.
2শিল্প স্বয়ংক্রিয়করণ সরঞ্জাম
সিলিন্ডার / ইলেক্ট্রোম্যাগনেটিক ভালভ পিস্টন ইন-প্লেস চৌম্বকীয় সীমা সুইচ;
সিলিং বেল্ট, রোলার ঘূর্ণন গতির গণক, ধাতব workpiece উপস্থিতি সনাক্তকরণ;
ক্যাবিনেটের দরজা, নিরাপত্তা সুরক্ষা দরজা চৌম্বকীয় বন্ধ বিপদাশঙ্কা;
ফ্যান, মোটর রোটার ঘূর্ণন গতি সংগ্রহ, পালস গণনা.
3গৃহস্থালি যন্ত্রপাতি এবং স্মার্ট হোম
ওয়াশিং মেশিনের দরজার কভার চৌম্বকীয় সনাক্তকরণ, রেফ্রিজারেটরের দরজার সুইচ সনাক্তকরণ;
ভ্যাকুয়াম ক্লিনারের সংঘর্ষের চৌম্বকীয় অনুঘটকতা, জল ট্যাংক / ধুলো বাক্সের জায়গায় সনাক্তকরণ;
জল বিশুদ্ধিকরণ ফিল্টার ইন-প্লেস, রাইস কুকার ঢাকনা বন্ধ সনাক্তকরণ;
স্মার্ট দরজা লক চৌম্বকীয় শোষণ ইন-প্লেস সেন্সিং।
4. ভোক্তা ইলেকট্রনিক্স, যন্ত্রপাতি সরঞ্জাম
পাওয়ার ব্যাংকের ফ্লিপ কভার, ব্লুটুথ হেডসেটের কম্পার্টমেন্ট খোলার জাগ্রত সনাক্তকরণ;
প্রিন্টার, স্ক্যানারের ঢাকনা বন্ধ করা, ব্যবহারযোগ্য বাক্সের স্থানিক সনাক্তকরণ;
ফ্লোম মিটার, ওয়াটার মিটার / গ্যাস মিটার চৌম্বকীয় পালস গণনা;
হ্যান্ডহেল্ড ইনস্ট্রুমেন্ট ব্যাটারি কম্পার্টমেন্ট চৌম্বকীয় শোষণ সনাক্তকরণ।
5নিরাপত্তা ও সঞ্চয়স্থান
দরজার চৌম্বকীয় এলার্ম, সঞ্চয় ক্যাবিনেট, নিরাপদ দরজার অবস্থা পর্যবেক্ষণ;
সমাবেশ লাইন উপাদান উপস্থিতি চৌম্বকীয় আনয়ন, বাছাই গণনা।
