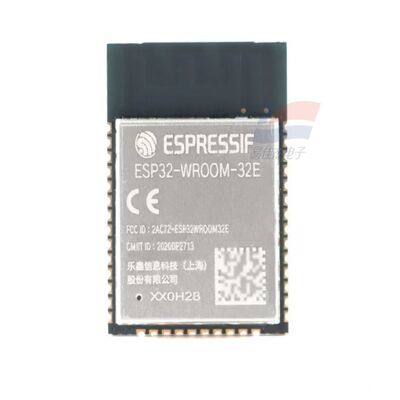

YJJ ESP32-WROOM-32E ডুয়াল-কোর ওয়াইফাই এবং ব্লুটুথ MCU মডিউল - LoT ওয়্যারলেস মডিউল

পণ্যের বর্ণনাঃ

YJJ ESP32-WROOM-32E ডুয়াল-কোর ওয়াইফাই ও ব্লুটুথ এমসিইউ মডিউল - আইওটি ওয়্যারলেস মডিউল

বৈশিষ্ট্যঃ

ESP32: প্রথম প্রজন্মের ডুয়াল-কোর LX6 প্রধান নিয়ন্ত্রণ চিপ

WROOM-32: স্ট্যান্ডার্ড ওয়্যারলেস মডিউল সিরিজ

E: V3 অপ্টিমাইজড সিলিকন (পুরানো 32D প্রতিস্থাপন, হার্ডওয়্যার বাগ সংশোধন, আরএফ এবং নিরাপত্তা আপগ্রেড)

অ্যান্টেনাঃ অন্তর্নির্মিত পিসিবি অ্যান্টেনা; উপসর্গ UE = ইউ.এফএল বহিরাগত অ্যান্টেনা সকেট সহ

ফ্ল্যাশ সংস্করণঃ N4 (4MB) / N8 (8MB) / N16 (16MB)

ঐচ্ছিক R2 সংস্করণঃ অন্তর্নির্মিত 2MB PSRAM, ভয়েস এবং ইমেজ ক্যাশে জন্য উপযুক্ত

II. মূল হার্ডওয়্যার পরামিতি

1প্রধান নিয়ন্ত্রণ ও সঞ্চয়স্থান

সিপিইউঃ ডুয়াল-কোর 32-বিট এক্সটেনসা এলএক্স 6, 80 থেকে 240 মেগাহার্টজ পর্যন্ত ফ্রিকোয়েন্সি সামঞ্জস্যযোগ্য, ডুয়াল-কোর স্বাধীন শক্তি ডোমেন

অভ্যন্তরীণ স্টোরেজঃ 448KB রম + 520KB SRAM + 16KB RTC SRAM

ফ্ল্যাশঃ স্ট্যান্ডার্ড 4MB, অপশনাল 8MB/16MB SPI ফ্ল্যাশ

হাই-এন্ড R2 মডেলঃ অতিরিক্ত 2MB Octal PSRAM (ভয়েস এবং ক্যামেরা ক্যাশে করার জন্য)

অতি-নিম্ন শক্তির ULP কোপ্রসেসরঃ স্বতন্ত্রভাবে ঘুমের মোডে সেন্সর ডেটা সংগ্রহ করে, পুরো মেশিনের জন্য মাইক্রো-অ্যাম্পার-স্তরের স্ট্যান্ডবাই

2. ২.৪ জি ওয়াইফাই + ব্লুটুথ ডুয়াল মোড ওয়াইফাই

স্ট্যান্ডার্ডঃ ৮০২.১১ বি/জি/এন ১টি১আর, সর্বোচ্চ ১৫০ এমবিপিএস

অপারেটিং চ্যানেলঃ 2412 ~ 2484MHz, এসটিএ / এপি / মিশ্রিত, ওয়াইফাই মেশ, ওটিএ রিমোট আপগ্রেড সমর্থন করে

রেডিও অপ্টিমাইজেশানঃ 32 ডি এর তুলনায় 32 ই অ্যান্টেনা ম্যাচিং সার্কিট আপগ্রেড, একাধিক ডিভাইসের জন্য আরও স্থিতিশীল সমান্তরাল সংযোগ

ব্লুটুথ ৪.২ (BR/EDR + BLE)

BLE Mesh, ব্লুটুথ ব্রডকাস্ট প্যারিং, SBC অডিও কোডিং, AFH ফ্রিকোয়েন্সি হপিং অ্যান্টি-ইন্টারফারেন্স সমর্থন করে

ওয়াইফাই এবং ব্লুটুথের সাথে একযোগে কাজ করতে পারে, হার্ডওয়্যার রেডিও সহাবস্থানের সময়সূচিতে কোনও দ্বন্দ্ব নেই

3পেরিফেরিয়াল রিসোর্স (২৬টি পর্যন্ত GPIO)

সমস্ত GPIO ম্যাট্রিক্স অবাধে পুনরায় ব্যবহার করা যেতে পারে, ইন্টিগ্রেটেড হার্ডওয়্যার পেরিফেরিয়ালঃ

যোগাযোগঃ 3 UART, I2C, SPI, I2S অডিও, TWAI (CAN2.0), SDIO

অ্যানালগঃ ৮ ১২ বিট এসএআর এডিসি, ২৮ বিট ডিএসি, ক্যাপাসিটিভ টাচ সেন্সর

কন্ট্রোলঃ 16 LED PWM, মোটর-নির্দিষ্ট PWM, ইনফ্রারেড ট্রান্সিভার, পালস কাউন্টার, হার্ডওয়্যার ওয়াচডগ

বড় ধারণক্ষমতা স্টোরেজ জন্য এসডি কার্ড পেরিফেরিয়াল সম্প্রসারণ সমর্থন করে

4. বৈদ্যুতিক, আকার এবং পরিবেশ

পাওয়ার সাপ্লাইঃ ৩.০-৩.৬ ভোল্ট (সাধারণত ৩.৩ ভোল্ট)

আকারঃ 18×17.5×3.2 মিমি, 38 পিন স্ট্যান্ডার্ড এসএমডি পৃষ্ঠ মাউন্ট, ধাতব ঢালাই কভার

অপারেটিং তাপমাত্রাঃ স্ট্যান্ডার্ড সংস্করণ - 40°C~+85°C; উচ্চ তাপমাত্রা সংস্করণ - 40°C~+105°C পর্যন্ত

আর্দ্রতা প্রতিরোধের স্তরঃ MSL3, রিফ্লো সোল্ডারিং ভর উৎপাদন সমর্থন করে

সার্টিফিকেশনঃ BQB ব্লুটুথ, FCC/CE রেডিও ফ্রিকোয়েন্সি, RoHS

III. পূর্ববর্তী 32D কোর তুলনায় 32E এর আপগ্রেড পয়েন্ট

চিপ আপগ্রেড V3 সিলিকনঃ ক্রিস্টাল স্টার্টআপ অস্বাভাবিকতা, পিএসআরএএম ক্যাশে ক্র্যাশ, ব্লুটুথ সংযোগ বিচ্ছিন্ন বাগ সংশোধন করে

সুরক্ষা উন্নতঃ নিরাপদ বুট ভি 2 সমর্থন করে, ফ্ল্যাশ হার্ডওয়্যার এনক্রিপশন, বাণিজ্যিক নেটওয়ার্কিং ডিভাইসের জন্য উপযুক্ত

রেডিও অপ্টিমাইজেশানঃ শক্তিশালী অ্যান্টি-ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ, ধাতব ঘরের সাথে ডিভাইসের ওয়াইফাই স্থিতিশীলতার উল্লেখযোগ্য উন্নতি

সফ্টওয়্যার সম্পূর্ণরূপে সামঞ্জস্যপূর্ণঃ পিন সংজ্ঞা অপরিবর্তিত থাকে, সরাসরি পিন-টু-পিন 32 ডি দিয়ে প্রতিস্থাপিত হতে পারে, পিসিবি পরিবর্তন করার প্রয়োজন নেই

সরবরাহের স্থিতিশীলতাঃ এস্প্রেসিফ মূলত ভর উত্পাদন মডেলকে প্রচার করে, 32 ডি ধীরে ধীরে বন্ধ হয়ে যায়, নতুন প্রকল্পগুলি 32 ই পছন্দ করে

IV. ESP32-S3 / ESP32-C3 টেবিল থেকে সহজ পার্থক্য

মডেল কোর পজিশনের মূল পার্থক্য

ESP32-WROOM-32E সাধারণ আইওটি মডিউল ডুয়াল-কোর এলএক্স 6, কোনও এআই হার্ডওয়্যার ত্বরণ নেই, সম্পূর্ণ পেরিফেরিয়াল, উচ্চ ব্যয়-কার্যকারিতা অনুপাত

ESP32-C3-WROOM-02 কম খরচে মিনিমাম আইওটি RISC-V একক কোর, ছোট আকারের, শুধুমাত্র সহজ সেন্সর নেটওয়ার্কিংয়ের জন্য উপযুক্ত

ESP32-S3-WROOM-1 এআই ভয়েস / ভিশন এআই ভেক্টর নির্দেশাবলীর সাথে বিশেষ ডুয়াল-কোর এলএক্স 7, ডিভিপি ক্যামেরা সমর্থন করে, বড় পিএসআরএএম

V. প্রধান প্রয়োগের দৃশ্যকল্প

1স্মার্ট হোম (সবচেয়ে সাধারণ দৃশ্য)

স্মার্ট সকেট, ওয়াল সুইচ, আরজিবি আলো নিয়ন্ত্রণ, পর্দা মোটর, তাপমাত্রা / আর্দ্রতা / মানব সেন্সিং গেটওয়ে; ব্লুটুথ জুড়ি + ওয়াইফাই রিমোট কন্ট্রোল, ফুল-হাউস Mesh লিঙ্কিং।

2.485/CAN থেকে Wi-Fi ওয়্যারলেস গেটওয়ে, শিল্প সরঞ্জাম দূরবর্তী পর্যবেক্ষণ

3অডিও, ভয়েস ডিভাইস

ব্লুটুথ ওয়াইফাই দ্বৈত-মোড স্পিকার, ভয়েস ঘোষণা টার্মিনাল, সহজ ভয়েস স্বীকৃতি, এমপি 3 প্লেয়ার; পিএসআরএএম সংস্করণ অডিও স্ট্রিম ক্যাশে করতে পারে।

4. শিল্প স্বয়ংক্রিয়করণ

শিল্প তথ্য রেকর্ডার, সরঞ্জাম অবস্থা সংগ্রহ, তাপমাত্রা/তাপমাত্রা/চাপ অনলাইন পর্যবেক্ষণ, পিএলসি ওয়্যারলেস সম্প্রসারণ, কৃষি গ্রিনহাউস আইওটি সংগ্রহ নোড;প্রশস্ত তাপমাত্রা পরিসীমা -40~85°C কর্মশালা / বহিরঙ্গন জন্য উপযুক্ত.

5. ভোক্তা ইলেকট্রনিক্স এবং মেকার ডিভাইস

ওয়াইফাই রিমোট কন্ট্রোল গাড়ি, ইলেকট্রনিক স্কেল, স্বাস্থ্য ডিটেক্টর, ভাগ করা ডিভাইস (চার্জিং ব্যাটারি / স্টোরেজ ক্যাবিনেট), আরডুইনো / ইএসপি-আইডিএফ ডেভেলপমেন্ট লার্নিং বোর্ড।

6নিরাপত্তা এবং কম শক্তি পর্যবেক্ষণ

ব্যাটারি চালিত বহিরঙ্গন পরিবেশ পর্যবেক্ষণ, গুদাম তাপমাত্রা / আর্দ্রতা রেকর্ডার, অ্যাক্সেস নিয়ন্ত্রণ নিয়ামক, মানব সংবেদনশীল অ্যালার্ম ডিভাইস; কয়েক মাস ব্যাটারি জীবন জন্য গভীর ঘুম মোড।

স্পেসিফিকেশনঃ
