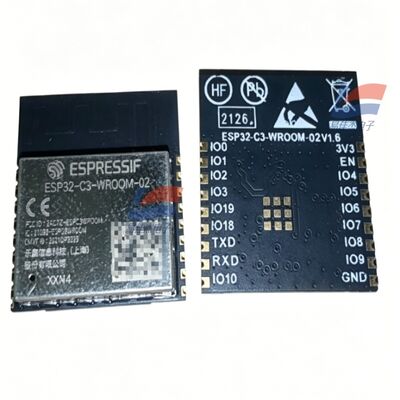

YJJ ESP32-C3-WROOM-02-N4 2.4GHz ওয়াইফাই + ব্লুটুথ BLE5.0 ওয়্যারলেস মডিউল

পণ্য বিবরণ:

YJJ ESP32-C3-WROOM-02-N4 2.4GHz ওয়াইফাই + ব্লুটুথ BLE5.0 ওয়্যারলেস মডিউল

বৈশিষ্ট্য:

I. মৌলিক তথ্য

ব্র্যান্ড প্রস্তুতকারক: Espressif (সাংহাই, চীন)

মডেল ব্যাখ্যা

ESP32-C3: অন্তর্নির্মিত RISC-V একক-কোর প্রধান নিয়ন্ত্রণ চিপ

WROOM-02: স্ট্যান্ডার্ড SMD ওয়্যারলেস মডিউল সিরিজ

N4: 4MB Quad SPI ফ্ল্যাশ, শিল্প তাপমাত্রা পরিসীমা -40℃~+85℃

অ্যান্টেনা: অন্তর্নির্মিত PCB অ্যান্টেনা (কোনও U.FL সকেট নেই, বহিরাগত অ্যান্টেনা মডেলের জন্য প্রত্যয় 02U দ্বারা পৃথক)

প্যাকেজ: 19-পিন SMD পৃষ্ঠ মাউন্ট মডিউল, আকার 18×20×3.2mm

২. মূল হার্ডওয়্যার পরামিতি

1. প্রসেসর এবং স্টোরেজ

CPU: 32-বিট RISC-V একক-কোর, সর্বোচ্চ 160MHz

রম: 384 কেবি

SRAM: 400KB (16KB ক্যাশে) + 8KB RTC SRAM

ফ্ল্যাশ: 4MB (N4 4M, N8 হল 8M)

অন্তর্নির্মিত 40MHz উচ্চ-নির্ভুল ক্রিস্টাল অসিলেটর Espressif সিস্টেম

2. ওয়্যারলেস কমিউনিকেশন (Wi-Fi + BLE ডুয়াল)

Wi-Fi 2.4G

স্ট্যান্ডার্ড: 802.11 b/g/n, 1T1R

ব্যান্ডউইথ: 20MHz/40MHz, সর্বোচ্চ গতি 150Mbps

চ্যানেল: 2412~2484MHz (1~13 চ্যানেল)

মোড: স্টেশন / সফটএপি / হাইব্রিড ডুয়াল মোড, 4টি ভার্চুয়াল ওয়াই-ফাই সমর্থন করে

ট্রান্সমিশন পাওয়ার: 20.5dBm; অভ্যর্থনা সংবেদনশীলতা - 105dBm

ফাংশন: এফটিএম রেঞ্জিং, ডাব্লুএমএম, ফ্রেম এগ্রিগেশন, অ্যান্টেনা বৈচিত্র্য

ব্লুটুথ 5.0 BLE

রেট: 125K/500K/1M/2Mbps

সমর্থন: BLE মেশ, সম্প্রচার এক্সটেনশন, মাল্টি-সম্প্রচার সেট

ওয়াই-ফাই/ব্লুটুথ অ্যান্টেনা শেয়ার করা, অন্তর্নির্মিত সহাবস্থানের সময়সূচী, কোনো পারস্পরিক হস্তক্ষেপ নেই Espressif সিস্টেম

3. পেরিফেরাল রিসোর্স (15 জিপিআইও)

সমস্ত GPIO পুনরায় প্রোগ্রাম করা যেতে পারে, ইন্টিগ্রেটেড হার্ডওয়্যার পেরিফেরাল:

যোগাযোগ: UART×2, I2C, SPI, I2S অডিও, TWAI (CAN2.0), USB (সিরিয়াল পোর্ট / JTAG ডিবাগিং ডুয়াল-উদ্দেশ্য)

এনালগ: 8 চ্যানেল SAR ADC (12bit), অন্তর্নির্মিত চিপ তাপমাত্রা সেন্সর

নিয়ন্ত্রণ: LED PWM মাল্টি-আউটপুট, ইনফ্রারেড রিমোট কন্ট্রোল, সাধারণ DMA, হার্ডওয়্যার ওয়াচডগ, টাইমার

স্টার্টআপ কনফিগারেশন পিন স্ট্র্যাপ করার জন্য 3 জিপিআইও, পাওয়ার-অন মোড নির্বাচন Espressif সিস্টেম

4. বৈদ্যুতিক এবং শক্তি খরচ

সরবরাহ ভোল্টেজ: 3.0V ~ 3.6V (সাধারণ 3.3V)

পিক ট্রান্সমিশন কারেন্ট: 280~345mA

ওয়াই-ফাই অভ্যর্থনা বর্তমান: 82mA

কম শক্তির ঘুম: RTC গভীর ঘুম শুধুমাত্র বেশ কয়েকটি μA স্তর, ব্যাটারি ডিভাইসের জন্য উপযুক্ত

অপারেটিং তাপমাত্রা: -40℃ ~ +85℃ (N সিরিজ হল সাধারণ শিল্প গ্রেড; H4 হল - 40~105℃ উচ্চ-তাপমাত্রার মডেল)

ধুলো প্রতিরোধের স্তর: MSL3, পৃষ্ঠ মাউন্ট রিফ্লো সোল্ডারিং সামঞ্জস্যপূর্ণ

5. কাঠামোগত প্যাকেজিং

সারফেস মাউন্ট 19-পিন, ধাতু কভার বিরোধী হস্তক্ষেপ

অন্তর্নির্মিত PCB অ্যান্টেনা, অতিরিক্ত বাহ্যিক অ্যান্টেনার প্রয়োজন নেই, সামগ্রিক কাঠামোকে সরল করে

III. অনুরূপ সিরিজ মডেল টেবিলের দ্রুত পার্থক্য

মডেল ফ্ল্যাশ অ্যান্টেনা তাপমাত্রা পরিসীমা

ESP32-C3-WROOM-02-N4 4MB বোর্ড-মাউন্ট করা PCB -40~85℃

ESP32-C3-WROOM-02-N8 8MB বোর্ড-মাউন্ট করা PCB -40~85℃

ESP32-C3-WROOM-02U-N4 4MB বাহ্যিক U.FL অ্যান্টেনা -40~85℃

ESP32-C3-WROOM-02-H4 4MB বোর্ড-মাউন্ট করা PCB -40~105℃ (উচ্চ তাপমাত্রা)

চার. পণ্যের মূল সুবিধা

RISC-V ওপেন আর্কিটেকচার, কোন ARM লাইসেন্সিং ফি নেই, কম খরচ এবং উচ্চ উৎপাদন খরচ কর্মক্ষমতা

একক মডিউল Wi-Fi + BLE, ব্লুটুথ পেয়ারিং, ওয়্যারলেস ডেটা ট্রান্সমিশন, মেশ নেটওয়ার্কিং সমর্থন করে

সমৃদ্ধ পেরিফেরাল: সরাসরি সেন্সর, ডিসপ্লে, মোটর, ক্যান বাস, অডিও স্পিকার সংযোগ করতে পারে

আল্ট্রা-লো ঘুমের শক্তি খরচ, লিথিয়াম ব্যাটারি চালিত পোর্টেবল ডিভাইসের জন্য উপযুক্ত

কমপ্যাক্ট আকার, ঢালযুক্ত নকশা, বাড়ির যন্ত্রপাতি / শিল্প ইলেক্ট্রোম্যাগনেটিক্সের জন্য সার্টিফিকেশন পাস করা সহজ

LeCang এর অফিসিয়াল ESP-IDF এবং Arduino ওপেন-সোর্স ডেভেলপমেন্ট ফ্রেমওয়ার্ক, নিম্ন উন্নয়ন থ্রেশহোল্ড

পাঁচ. প্রধান অ্যাপ্লিকেশন দৃশ্যকল্প

1. স্মার্ট হোম (সর্বোচ্চ ব্যবহারের দৃশ্য)

ওয়াই-ফাই স্মার্ট সকেট, সুইচ, লাইটিং কন্ট্রোলার, পর্দার মোটর

তাপমাত্রার আর্দ্রতা / মানব ইনফ্রারেড / গ্যাস সেন্সর নেটওয়ার্কিং টার্মিনাল

স্মার্ট ছোট যন্ত্রপাতি: হিউমিডিফায়ার, পিউরিফায়ার, ওয়াটার ডিসপেনসার, ফুট বাথ

2. ইন্ডাস্ট্রিয়াল অটোমেশন (সামঞ্জস্যপূর্ণ - 40~85℃ প্রশস্ত তাপমাত্রা পরিসীমা)

ইন্ডাস্ট্রিয়াল ওয়্যারলেস অধিগ্রহণ টার্মিনাল: ভোল্টেজ, বর্তমান, তাপমাত্রার আর্দ্রতা, গ্যাস সেন্সর ডেটা সংগ্রহ করে (SO-E2-960, MSA গ্যাস সেন্সরগুলির সাথে যুক্ত যা আপনি পূর্বে পরামর্শ করেছিলেন)

CAN বাস ওয়্যারলেস গেটওয়ে, দূরবর্তী সরঞ্জাম পর্যবেক্ষণ, 485 থেকে Wi-Fi ট্রান্সমিশন মডিউল

যন্ত্রের জন্য ওয়্যারলেস ডেটা ট্রান্সমিশন, পরিদর্শন যন্ত্রের জন্য ওয়্যারলেস ডেটা আপলোড

3. ভোক্তা ইলেকট্রনিক্স এবং পরিধানযোগ্য ডিভাইস

ব্লুটুথ/ওয়াই-ফাই ডুয়াল-মোড ব্রেসলেট, হেলথ ডিটেক্টর, ওজনের স্কেল

ওয়্যারলেস ভয়েস প্লেয়ার, ব্লুটুথ স্পিকার, I2S অডিও ডিভাইস

রিমোট কন্ট্রোল ডিভাইস, ইনফ্রারেড ফরওয়ার্ডিং গেটওয়ে

4. ইন্টারনেট অফ থিংস সংগ্রহ, নিরাপত্তা সরঞ্জাম

ব্যাটারি চালিত কম-পাওয়ার সংগ্রাহক (ক্ষেত্রের পরিবেশ পর্যবেক্ষণ, গুদাম তাপমাত্রার আর্দ্রতা)

ওয়্যারলেস অ্যাক্সেস কন্ট্রোল, হিউম্যান সেন্সিং অ্যালার্ম, ক্যামেরা সাব-বোর্ড

শেয়ার করা ডিভাইস (পাওয়ার ব্যাঙ্ক, বাইক শেয়ারিং পজিশনিং কমিউনিকেশন বোর্ড)

5. শিক্ষা, DIY উন্নয়ন

ইন্টারনেট অফ থিংস টিচিং ডেভেলপমেন্ট বোর্ড, মেকার প্রজেক্ট, ওয়্যারলেস কন্ট্রোল এক্সপেরিমেন্টাল প্ল্যাটফর্ম
