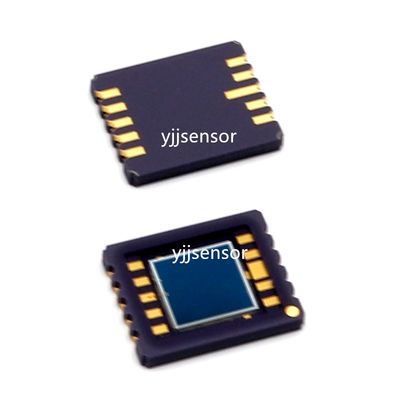

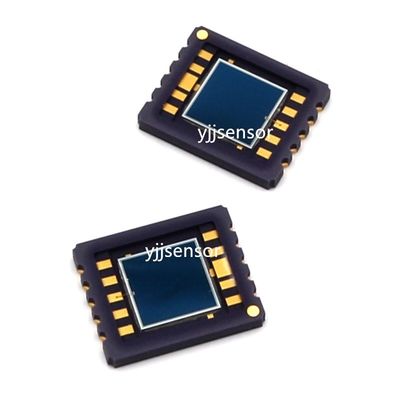

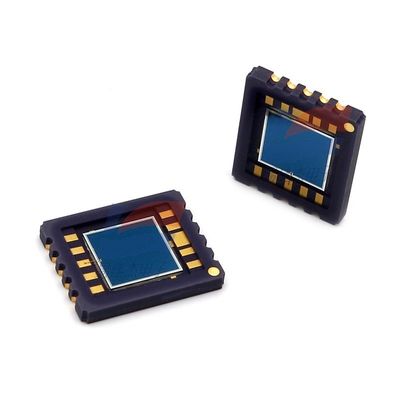

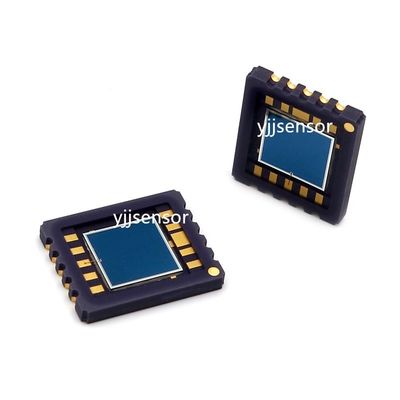

YJJ S5990-01 দ্বি-মাত্রিক PSD অবস্থান-সংবেদনশীল ডিটেক্টর ফটোডিওড অপটিক্যাল অবস্থান পরিমাপ

পণ্য বিবরণ:

YJJ S5990-01 অপটিক্যাল অবস্থান পরিমাপের জন্য দ্বি-মাত্রিক PSD অবস্থান-সংবেদনশীল ডিটেক্টর ফটোডিওড

বৈশিষ্ট্য:

ডিভাইসের ধরন: চার-পার্শ্বযুক্ত দ্বি-মাত্রিক পিএসডি (পজিশন সেনসিটিভ ডিটেক্টর, এক ধরনের বিশেষ ফটোডিওড)

মডেলের পার্থক্য

S5990-01: ট্রে এবং বাল্ক পৃষ্ঠ মাউন্ট মডেল;

S5990-11: রোল টেপ পৃষ্ঠ মাউন্ট উত্পাদন মডেল;

বড় আকারের একই সিরিজ: S5991-01 (9×9 মিমি আলোক সংবেদনশীল পৃষ্ঠ)

মূল নীতি

চার-পার্শ্বযুক্ত পৃথক ইলেক্ট্রোড সিলিকন ফটোডিওড। যখন আলোর দাগ 4×4 মিমি আলোক সংবেদনশীল পৃষ্ঠের যেকোনো অবস্থানে পড়ে, তখন X1/X2/Y1/Y2 অ্যানোড আউটপুট ফোটোকারেন্টের চারটি পাথ আলোর স্পট স্থানাঙ্কের সাথে রৈখিকভাবে মিলিত হয়; ব্যাক-এন্ড সার্কিট চারটি স্রোতের অনুপাত গণনা করে এবং পিক্সেল অ্যারে, ক্রমাগত অবস্থান সনাক্তকরণের প্রয়োজন ছাড়াই সুনির্দিষ্ট দ্বি-মাত্রিক X এবং Y স্থানাঙ্ক গণনা করতে পারে এবং প্রতিক্রিয়ার গতি অত্যন্ত দ্রুত।

২. অপটিক্যাল এবং ইলেকট্রিক্যাল কোর প্যারামিটার (Ta = 25℃, স্ট্যান্ডার্ড টেস্ট শর্ত)

1. অপটিক্যাল বর্ণালী পরামিতি টেবিল

পরামিতি সাধারণ বিশেষ উল্লেখ

কার্যকর আলোক সংবেদনশীল এলাকা 4 মিমি × 4 মিমি

বর্ণালী প্রতিক্রিয়া পরিসীমা 320 ~ 1100nm (আল্ট্রাভায়োলেট থেকে কাছাকাছি-ইনফ্রারেড)

পিক প্রতিক্রিয়া তরঙ্গদৈর্ঘ্য λp 960nm (905/960nm ইনফ্রারেড লেজারের সাথে সামঞ্জস্যপূর্ণ)

সর্বোচ্চ প্রতিক্রিয়া সংবেদনশীলতা 0.6 A/W

2. অবস্থান সনাক্তকরণ কর্মক্ষমতা সারণী

পরামিতি সূচক

অবস্থান সনাক্তকরণ ত্রুটি ±70μm (সাধারণ), সর্বোচ্চ ±150μm

স্যাচুরেশন ফটোকারেন্ট 500μA (VR=5V, লোড 1kΩ)

আন্তঃ-মেরু প্রতিরোধ 7kΩ (0.1V পক্ষপাত)

রাইজ রেসপন্স টাইম tr 1μs (উচ্চ গতির স্পট ট্র্যাকিং)

টার্মিনাল জংশন ক্যাপাসিট্যান্স 70~150pF

গাঢ় বর্তমান ID (VR=5V) সাধারণ 0.5nA, সর্বোচ্চ 10nA (কম শব্দ, দুর্বল আলোর জন্য উপযুক্ত)

3. মেরু সীমাবদ্ধ পরামিতি

সর্বোচ্চ বিপরীত পক্ষপাত ভোল্টেজ: 20V (প্রচলিত প্রস্তাবিত কাজের ভোল্টেজ 5V)

অপারেটিং তাপমাত্রা: -20℃ ~ +60℃

স্টোরেজ তাপমাত্রা: -40℃ ~ +80℃

প্যাকেজ বেধ: অতি-পাতলা 1.26 মিমি সিরামিক পৃষ্ঠ মাউন্ট প্যাকেজ, এসএমটি রিফ্লো সোল্ডারিংয়ের সাথে সামঞ্জস্যপূর্ণ

জানালার উপাদান: সিলিকন রজন (ইপক্সির চেয়ে ভাল অতিবেগুনী আলো প্রেরণ)

4. পিন সংজ্ঞা (10Pin পৃষ্ঠ মাউন্ট)

X1 অ্যানোড

খালি পা NC

X2 অ্যানোড

খালি পা NC

ক্যাথোড কমন ক্যাথোড

খালি পা NC

Y1 অ্যানোড

খালি পা NC

Y2 অ্যানোড

খালি পা NC

স্পেসিফিকেশন:
