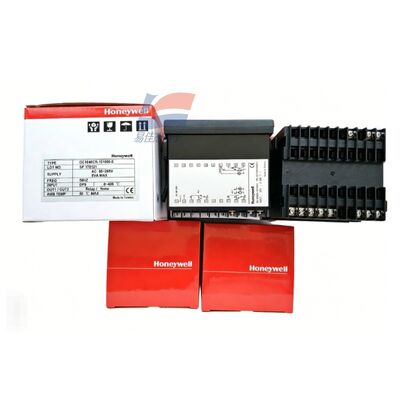

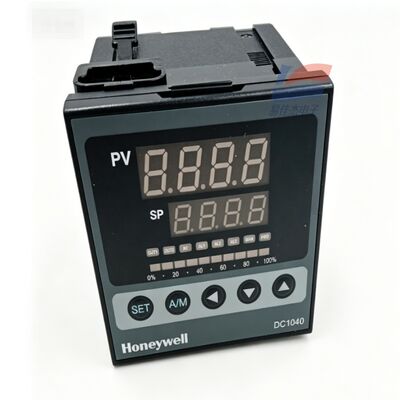

YJJ DC1040CL-301000-E সুনির্দিষ্ট শিল্প তাপমাত্রা নিয়ন্ত্রণের জন্য PID প্রক্রিয়া নিয়ামক

পণ্যের বর্ণনাঃ

YJJ DC1040CL-301000-E সুনির্দিষ্ট শিল্প তাপমাত্রা নিয়ন্ত্রণের জন্য PID প্রক্রিয়া নিয়ামক

বৈশিষ্ট্যঃ

I. মডেল সেগমেন্টেশন সম্পূর্ণ ব্যাখ্যাঃ DC1040CL-301000-E

DC1040: সিরিজের আকার 96mm × 96mm (1/4 DIN বর্গক্ষেত্র প্যানেল), ডাবল-রেখাযুক্ত ডিজিটাল টিউব + 0 ~ 100% আউটপুট হালকা কলাম প্রদর্শন

CL: ইনপুট টাইপ = লিনিয়ার লিনিয়ার অ্যানালগ ইনপুট, শুধুমাত্র 4 ~ 20mA, 0 ~ 5V, 0 ~ 10V শিল্প ট্রান্সমিটার সংকেত সমর্থন করে; সরাসরি থার্মোকপল / PT100 থার্মোরিসিস্টরগুলিতে সংযুক্ত করা যাবে না

3: প্রধান নিয়ন্ত্রণ আউটপুট OUT1 = 4 ~ 20mA অ্যানালগ বর্তমান অবিচ্ছিন্ন PID আউটপুট (কোন যোগাযোগ আনুপাতিক সমন্বয়)

0: দ্বিতীয় নিয়ন্ত্রণ আউটপুট OUT2 = কোন অতিরিক্ত নিয়ন্ত্রণ আউটপুট নেই

1: অ্যালার্ম চ্যানেল = 1 এসপিডিটি এক-পোল ডাবল-থ্রো রিলে অ্যালার্ম (AL1)

00: কোন ট্রান্সডুসার আউটপুট, কোন বহিরাগত দূরবর্তী সেটিং SP ফাংশন

0: কোন RS485 Modbus-RTU যোগাযোগ ইন্টারফেস, শুধুমাত্র স্থানীয় একক মেশিন অপারেশন, পিএলসি দূরবর্তী নেটওয়ার্কিং সমর্থন করে না

E: ইংরেজি অপারেশন মেনু ইন্টারফেস

II. কোর হার্ডওয়্যারের বৈদ্যুতিক পারফরম্যান্স প্যারামিটার

1. CL লিনিয়ার এনালগ ইনপুট (কোর ফিচার)

সমর্থিত সংকেতঃ 4 ~ 20mA DC, 0 ~ 5V DC, 0 ~ 10V DC স্ট্যান্ডার্ড শিল্প ট্রান্সডুসার সংকেত (M5256 চাপ ট্রান্সডুসার, VY400 ঘূর্ণি প্রবাহ মিটার, অক্সিজেন / গ্যাস 4-20mA ট্রান্সডুসার মডিউল সঙ্গে সামঞ্জস্যপূর্ণ)

পরিমাপের নির্ভুলতাঃ পূর্ণ স্কেল ± 0.5% FS, দশমিক স্থান 0.01/0.1/1 সামঞ্জস্যযোগ্য

নমুনা গ্রহণের সময়কালঃ 500ms / সময়

বর্তমান ইনপুট প্রতিবন্ধকতাঃ ≤100Ω; ভোল্টেজ ইনপুট প্রতিবন্ধকতা ≥100kΩ

ত্রুটি সনাক্তকরণঃ ইনপুট সংকেত হ্রাস স্বয়ংক্রিয়ভাবে AL1 ত্রুটি বিপদাশঙ্কা সক্রিয় করে

2. পিআইডি প্রধান নিয়ন্ত্রণ 4 ~ 20mA বর্তমান আউটপুট (কোড 3)

আউটপুট স্পেসিফিকেশনঃ 4 ~ 20mA DC, সর্বোচ্চ লোড প্রতিরোধের 500Ω, যোগাযোগ সামঞ্জস্য ছাড়া অবিচ্ছিন্ন রৈখিক

পিআইডি অ্যালগরিদমঃ স্ট্যান্ডার্ড পিআইডি + অ্যান্টি-ইন্টিগ্রাল স্যাচুরেশন, স্বয়ংক্রিয় স্ব-টিউনিং এটি সমর্থন করে, ম্যানুয়াল / স্বয়ংক্রিয়ভাবে কোনও ব্যাঘাত ছাড়াই স্যুইচিং এ / এম

পিআইডি প্যারামিটার নিয়ন্ত্রিত পরিসীমাঃ

অনুপাত ব্যাণ্ড P: 0~200% (P=0 হল সুইচ ON/OFF দুই পজিশনের কন্ট্রোল)

ইন্টিগ্রাল I: 0~3600s; ডেরিভেটিভ D: 0~900s

আউটপুটটিতে যান্ত্রিক পরিধান নেই, উচ্চ ফ্রিকোয়েন্সি অবিচ্ছিন্ন সমন্বয় অবস্থার জন্য উপযুক্ত

3. একক চ্যানেল অ্যালার্ম রিলে AL1

যোগাযোগের স্পেসিফিকেশনঃ এসপিডিটি এক-পোল ডাবল-থ্রো, 3A/240VAC প্রতিরোধের লোড

অন্তর্নির্মিত 17 টি অ্যালার্ম মোডঃ পরম মানের উপরের এবং নীচের সীমা, বিচ্যুতি ওভার-সীমা, সংকেত বিরতি, স্ট্যান্ডবাই সতর্কতা ইত্যাদি

স্বতন্ত্র থ্রেশহোল্ড সেটিং, শব্দ এবং হালকা অ্যালার্ম সংযোগ করা যেতে পারে, solenoid ভালভ কাটা, সরঞ্জাম বন্ধ সার্কিট

4পাওয়ার সাপ্লাই এবং পরিবেশগত বিশেষ উল্লেখ

পাওয়ার সাপ্লাইঃ সাধারণ বিস্তৃত AC85 ~ 264V 50/60Hz, সর্বাধিক সামগ্রিক শক্তি খরচ 8VA; ঐচ্ছিক DC15 ~ 50V ধ্রুব বর্তমান পাওয়ার সাপ্লাই

অপারেটিং পরিবেশে তাপমাত্রাঃ 0 ~ 50 °C; সঞ্চয় -20 ~ + 65 °C

আর্দ্রতাঃ 20 ~ 85% RH, কোন ঘনীভবন নেই

সুরক্ষা গ্রেডঃ সামনের প্যানেল IP65, পিছনের তারের টার্মিনাল IP30

ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্যতাঃ সিই শিল্প ইএমসি শংসাপত্র, মোটর, ফ্রিকোয়েন্সি রূপান্তরকারী সার্জ হস্তক্ষেপ প্রতিরোধী

প্যারামিটার স্টোরেজঃ EEPROM পাওয়ার অফ স্থায়ীভাবে প্যারামিটার সংরক্ষণ করে, ব্যাকআপ ব্যাটারির প্রয়োজন নেই

5মানব-মেশিন ডিসপ্লে এবং কী

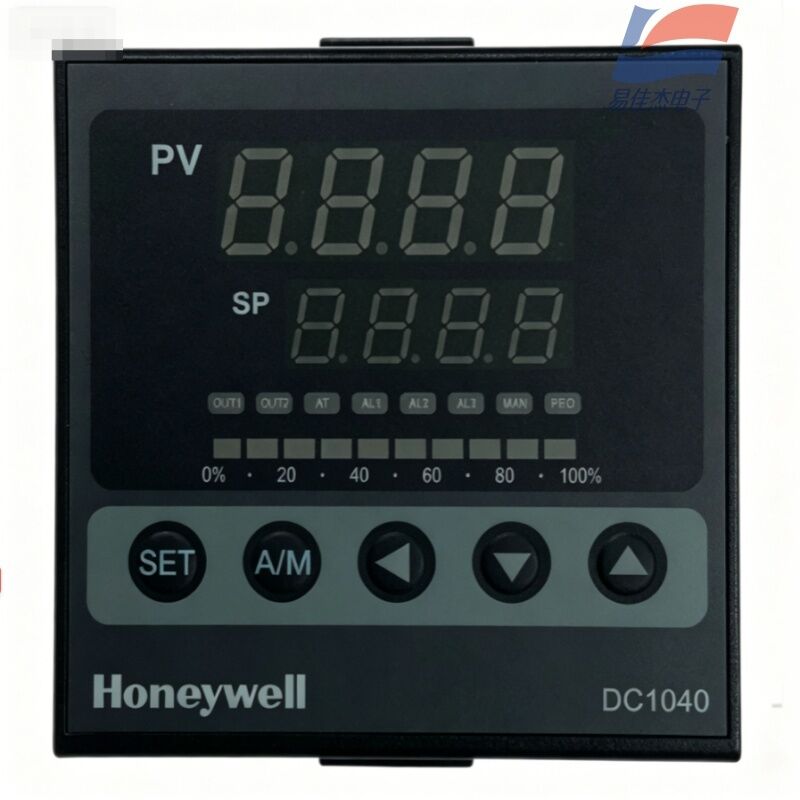

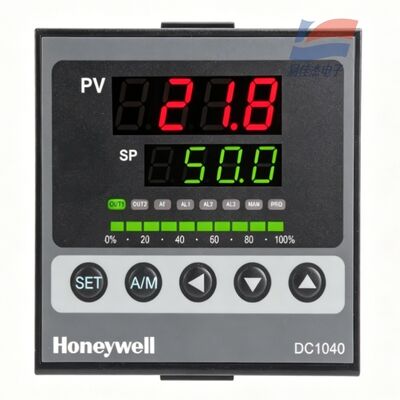

ডাবল 4-অঙ্কের ডিজিটাল টিউবঃ উপরের সারি PV রিয়েল-টাইম পরিমাপের মান, নিম্ন সারি SP প্রক্রিয়া সেটিং মান

10 সেগমেন্ট সবুজ LED আলো কলামঃ স্বজ্ঞাতভাবে 0 ~ 100% PID আউটপুট শক্তি অনুপাত প্রদর্শন

অপারেশন কীঃ SET সেটিং, A/M ম্যানুয়াল-অটোমেটিক স্যুইচিং, আপ এবং ডাউন বৃদ্ধি/হ্রাস কী অবস্থা সূচক লাইটঃ OUT - প্রধান নিয়ন্ত্রণ আউটপুট, AT - স্বয়ংক্রিয় সুরক্ষা, AL1 - এলার্ম, MAN - ম্যানুয়াল মোড

6যান্ত্রিক ইনস্টলেশনের মাত্রা

প্যানেলের চেহারাঃ 96 (W) × 96 (H) মিমি

কন্ট্রোল ক্যাবিনেটের খোলাঃ 92 × 92 মিমি

সামগ্রিক গভীরতাঃ 95 মিমি

III. পণ্যের মূল সুবিধা

রৈখিক সংকেতের জন্য বিশেষ নিয়ামকঃ তাপমাত্রা নিয়ন্ত্রণের সাথে সীমাবদ্ধ নয়, চাপ, প্রবাহ, স্তর এবং গ্যাসের ঘনত্বের জন্য বন্ধ লুপ পিআইডি নিয়ন্ত্রণ সম্পাদন করতে পারে,সমস্ত 4-20mA আউটপুট প্রকারের ট্রান্সমিটারগুলির সাথে সামঞ্জস্যপূর্ণ;

4-20mA যোগাযোগহীন বর্তমান আউটপুট, রিলে যোগাযোগ আউটপুট তুলনায় একটি সেবা জীবন অনেক দীর্ঘ, বৈদ্যুতিক আনুপাতিক ভালভ সঙ্গে সামঞ্জস্যপূর্ণ, SCR সলিড-স্টেট শক্তি নিয়ন্ত্রণ,এবং পরিবর্তনশীল ফ্রিকোয়েন্সি ভ্যান;

5স্বতন্ত্র ছোট সরঞ্জামগুলির অটোমেশন

পিএলসি ব্যবহার ছাড়া একটি সম্পূর্ণ বন্ধ লুপ প্রক্রিয়া সম্পন্ন করা যেতে পারেঃ ট্রান্সমিটার সংকেত সংগ্রহ → যন্ত্র PID গণনা → 4-20mA actuator drives,এবং অ্যালার্ম রিলে একটি নিরাপত্তা interlock হিসেবে কাজ করে.
