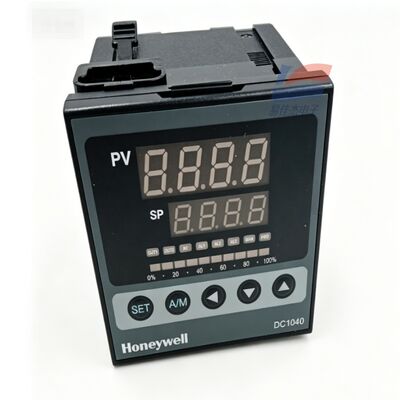

YJJ DC1040CR-701000-E জ্বলন সরঞ্জামের জন্য PID তাপমাত্রা নিয়ন্ত্রণ মিটার

পণ্যের বর্ণনাঃ

YJJ DC1040CR-701000-E জ্বলন সরঞ্জামের জন্য PID তাপমাত্রা নিয়ন্ত্রণ মিটার

বৈশিষ্ট্যঃ

I. সম্পূর্ণ মডেল সেগমেন্ট DC1040CR-701000-E এর ব্যাখ্যা

DC1040: প্যানেলের আকার 96mm × 96mm (1/4 DIN বর্গক্ষেত্র), দ্বৈত সারি ডিজিটাল টিউব + আউটপুট রাশির প্রদর্শন

CR: ইনপুট টাইপ = R RTD তাপীয় প্রতিরোধের নিবেদিত, PT100/JPT100/JPT50 সমর্থন করে, সরাসরি থার্মোকপল / 4-20mA রৈখিক সংকেত সংযুক্ত করতে পারে না

7: প্রধান নিয়ন্ত্রণ আউটপুট OUT1 = তিন অঙ্কের মোটর সামনের / পিছনের ড্রাইভ আউটপুট (কন্ট্রোল বৈদ্যুতিক আনুপাতিক নিয়ন্ত্রণ ভালভ, খোলা / বন্ধ যোগাযোগ দ্বৈত আউটপুট)

0: দ্বিতীয় কন্ট্রোল আউটপুট OUT2 = None

1: অ্যালার্ম চ্যানেল = 1 এসপিডিটি রিলে অ্যালার্ম আউটপুট (AL1)

00: কোন ট্রান্সডুসার আউটপুট, কোন বহিরাগত রিমোট সেটিং SP

0: কোন RS485 Modbus যোগাযোগ ফাংশন, শুধুমাত্র একক মেশিন স্থানীয় অপারেশন

E: ইংরেজি মেনু অপারেশন ইন্টারফেস

II. কোর হার্ডওয়্যারের বৈদ্যুতিক পরামিতি

1. PT100 তাপীয় প্রতিরোধের ইনপুট (সিআর স্ট্যান্ডার্ড)

RTD সমর্থন করেঃ PT100, JPt100, JPt50 থ্রি-ওয়্যার তাপ প্রতিরোধের

তাপমাত্রা পরিমাপ পরিসীমাঃ -199.9°C ~ +800.0°C, রেজোলিউশন 0.1°C পরিমাপের নির্ভুলতাঃ পূর্ণ স্কেলের ±0.5%

লাইন ব্রেক সনাক্তকরণঃ তাপ প্রতিরোধের উন্মুক্ত সার্কিট দ্বারা স্বয়ংক্রিয় ত্রুটি অ্যালার্ম সক্রিয়

নমুনা গ্রহণের সময়ঃ 250ms / সময়

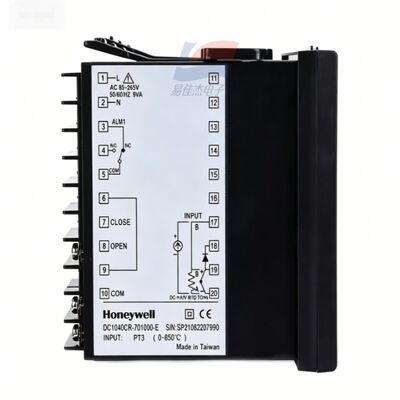

2. থ্রি-ওয়ে মোটর ভালভ নিয়ন্ত্রণ আউটপুট (আউটপুট 7, কোর বৈশিষ্ট্য)

আউটপুট ফর্মঃ ইলেকট্রিক আনুপাতিক মোটর ভালভ চালানোর জন্য স্বাধীন রিলে যোগাযোগের দুটি সেট (খোলা ভালভ / বন্ধ ভালভ)

যোগাযোগ ক্ষমতাঃ 3A / 240VAC প্রতিরোধের লোড

কন্ট্রোল লজিকঃ PID স্বয়ংক্রিয় আউটপুট চালু / বন্ধ impulses, স্বয়ংক্রিয়ভাবে ভালভ খোলার ডিগ্রী গণনা, ধ্রুবক তাপমাত্রা বন্ধ লুপ নিয়ন্ত্রণ

সমর্থন কাস্টমাইজিং ভালভ ভ্রমণ সময় (0 ~ 1000 সেকেন্ড), বাষ্প / গরম জল বৈদ্যুতিক দ্বি-মুখী / তিন-মুখী ভালভ সঙ্গে সামঞ্জস্যপূর্ণ

সমর্থন স্বয়ংক্রিয় স্ব-নিয়ন্ত্রিত এটি, ম্যানুয়াল / স্বয়ংক্রিয় নিরবচ্ছিন্ন স্যুইচিং এ / এম

পিআইডি পরামিতি নিয়ন্ত্রনযোগ্যঃ

আনুপাতিক ব্যান্ড P: 0~200%; ইন্টিগ্রাল I: 0~3600s; ডেরিভেটিভ D: 0~900s

3. একক চ্যানেল অ্যালার্ম রিলে AL1

যোগাযোগঃ এক-পোল ডাবল-থ্রো এসপিডিটি, 3A / 240VAC

অন্তর্নির্মিত 17 টি অ্যালার্ম মোডঃ উপরের সীমা, নিম্ন সীমা, বিচ্যুতি অ্যালার্ম, সেন্সর ওপেন সার্কিট, স্ট্যান্ডবাই সতর্কতা

স্বাধীনভাবে অ্যালার্ম থ্রেশহোল্ড সেট করতে পারেন, অতিরিক্ত তাপমাত্রা বন্ধ, শব্দ এবং হালকা সতর্কতা লিঙ্ক জন্য ব্যবহৃত

4বিদ্যুৎ সরবরাহ ও পরিবেশ

পাওয়ার সাপ্লাইঃ বিস্তৃত ইউনিভার্সাল AC85 ~ 264V 50/60Hz, সর্বোচ্চ 8VA; ঐচ্ছিক DC15 ~ 55VDC ধ্রুবক বর্তমান পাওয়ার সাপ্লাই

কাজের পরিবেশঃ 0 ~ 50 °C, আর্দ্রতা 20 ~ 90% RH কনডেন্সেশন ছাড়াই

সুরক্ষাঃ সামনের প্যানেল IP65, পিছনের প্যানেলের টার্মিনাল IP30; শিল্প EMC অ্যান্টি-সর্জ, মোটর হস্তক্ষেপ

প্যারামিটার স্টোরেজঃ পাওয়ার হ্রাসের পরে EEPROM স্থায়ী স্টোরেজ, ব্যাকআপ ব্যাটারির প্রয়োজন নেই

5মানব-যন্ত্র প্রদর্শন এবং কী

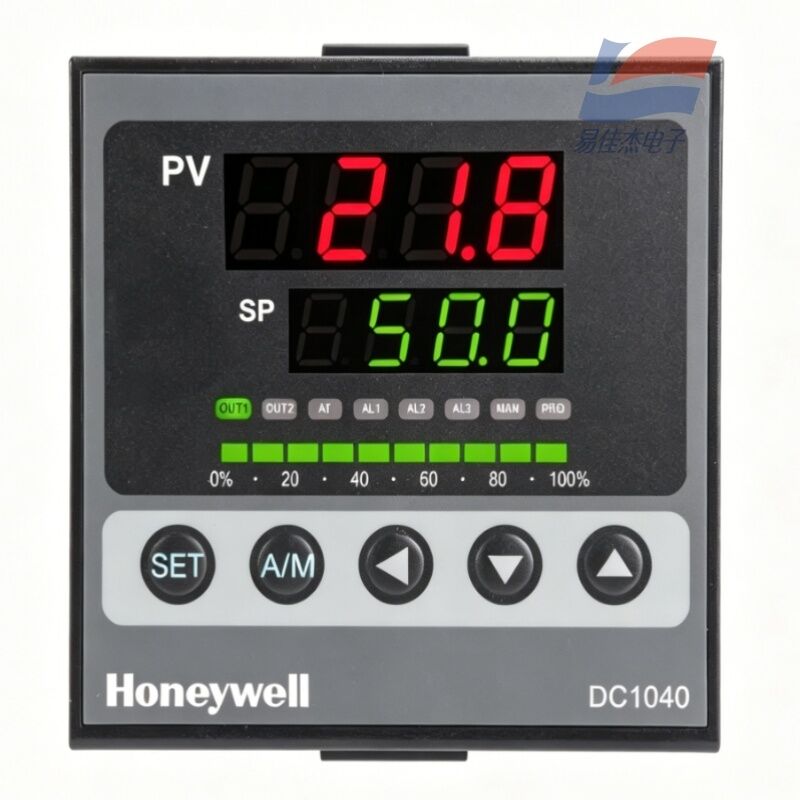

দ্বৈত 4-অঙ্কের ডিজিটাল টিউবঃ উপরের সারি PV প্রকৃত তাপমাত্রা, নিম্ন সারি SP সেট তাপমাত্রা

10-বিভাগ এলইডি কলামঃ স্বজ্ঞাতভাবে 0 ~ 100% ভালভ খোলার আউটপুট অনুপাত প্রদর্শন করুন

প্যানেল কীঃ SET সেটিং, A/M ম্যানুয়াল-অটোমেটিক সুইচিং, উপরে এবং নীচে সমন্বয় কী

অবস্থা নির্দেশক আলোঃ OUT ভালভ নিয়ন্ত্রণ, AT স্ব-নিয়ন্ত্রণ, AL1 এলার্ম, MAN ম্যানুয়াল মোড

6যান্ত্রিক মাত্রা

প্যানেলঃ 96x96mm; মন্ত্রিসভা খোলারঃ 92x92mm; সামগ্রিক গভীরতা 95mm
