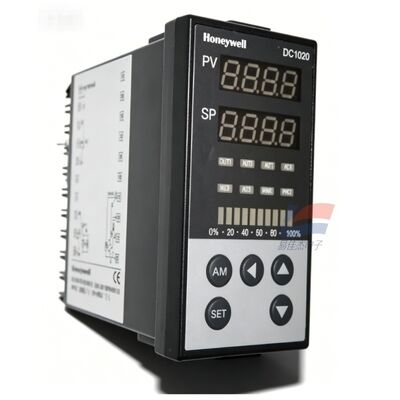

YJJ DC1020CT-30200B-E তাপ চিকিত্সা / বেকিং সরঞ্জাম জন্য PID তাপমাত্রা নিয়ন্ত্রণ মিটার

পণ্যের বর্ণনাঃ

YJJ DC1020CT-30200B-E তাপ চিকিত্সা / বেকিং সরঞ্জাম জন্য PID তাপমাত্রা নিয়ন্ত্রণ মিটার

বৈশিষ্ট্যঃ

I. সম্পূর্ণ মডেল সেগমেন্ট DC1020CT-30200B-E এর ব্যাখ্যা

DC1020: সিরিজের আকার 48mm × 96mm (8/8 DIN উল্লম্ব প্যানেল)

CT: ইনপুট টাইপ = T = থার্মোকপলগুলির জন্য বিশেষ ইনপুট (K/J/R/S/B/E/N/T/W ইত্যাদি 12 ধরণের থার্মোকপল), সরাসরি PT100 থার্মোরিসিস্টর হতে পারে না

3: প্রধান নিয়ন্ত্রণ আউটপুট OUT1 = 4 ~ 20mA অ্যানালগ বর্তমান অবিচ্ছিন্ন PID আউটপুট

0: দ্বিতীয় কন্ট্রোল আউটপুট OUT2 = None

2: অ্যালার্ম চ্যানেল = অ্যালার্মের জন্য 2 টি স্বাধীন রিলে (AL1 + AL2)

00: কোন ট্রান্সডুসার আউটপুট, কোন বহিরাগত রিমোট সেটিং SP

B: অন্তর্নির্মিত RS485 Modbus-RTU যোগাযোগ (পিএলসি / টাচ স্ক্রিনে নেটওয়ার্ক করা যেতে পারে)

E: ইংরেজি অপারেশন মেনু ইন্টারফেস

II. কোর হার্ডওয়্যারের বৈদ্যুতিক পরামিতি

1. থার্মোকপল ইনপুট (সিটি স্ট্যান্ডার্ড)

সামঞ্জস্যপূর্ণ থার্মোকপলঃ K, J, R, S, B, E, N, T, W5Re/W26Re, PLII, U, L, মোট ১২টি প্রকার

পরিমাপের নির্ভুলতাঃ পূর্ণ স্কেল ± 0.5% FS, প্রদর্শন রেজোলিউশন 0.1°C

নমুনা গ্রহণের সময়ঃ 250ms / সময়

ত্রুটি সনাক্তকরণঃ থার্মোকপল খোলা সার্কিট স্বয়ংক্রিয়ভাবে ত্রুটি বিপদাশঙ্কা সক্রিয় করে

2. পিআইডি প্রধান নিয়ন্ত্রণ আউটপুট (4 ~ 20mA)

আউটপুট স্পেসিফিকেশনঃ 4 ~ 20mA DC, সর্বোচ্চ লোড 500Ω, কোন যোগাযোগ অবিচ্ছিন্ন আনুপাতিক নিয়ন্ত্রণ

পিআইডি প্যারামিটার পরিসীমাঃ

অনুপাত ব্যাণ্ড P: 0~200% (P=0 হল সুইচ ON/OFF কন্ট্রোল)

ইন্টিগ্রাল আইঃ 0~3600s; ডিফারেনশিয়াল ডিঃ 0~900s

সমর্থন স্বয়ংক্রিয় স্ব-নিয়ন্ত্রিত AT, ম্যানুয়াল / স্বয়ংক্রিয় বিরোধ ছাড়াই A / M স্যুইচিং

আউটপুট সময়কালঃ 0s (বর্তমান আউটপুট কোনও যান্ত্রিক বিলম্ব নেই, বৈদ্যুতিক আনুপাতিক ভালভের জন্য উপযুক্ত, এসসিআর নিয়ন্ত্রক পাওয়ার সাপ্লাই)

3. দুটি অ্যালার্ম রিলে (AL1, AL2)

যোগাযোগের স্পেসিফিকেশনঃ এক-পোল ডাবল-থ্রো এসপিডিটি, 3A / 240VAC প্রতিরোধের লোড

অন্তর্নির্মিত 17 টি অ্যালার্ম মোডঃ উপরের এবং নীচের সীমাবদ্ধতা পরম মান, বিচ্যুতি অ্যালার্ম, খোলা সার্কিট ত্রুটি, হিটার খোলা সার্কিট, স্ট্যান্ডবাই সতর্কতা ইত্যাদি

দুই স্বাধীন পৃথকভাবে সেট করা যেতে পারে thresholds, অতিরিক্ত তাপমাত্রা বন্ধ করার জন্য এক, সতর্কবার্তা অনুস্মারক জন্য এক

4. RS485 Modbus যোগাযোগ (B উপসর্গ পরে কোর ফাংশন)

স্পেসিফিকেশনঃ
