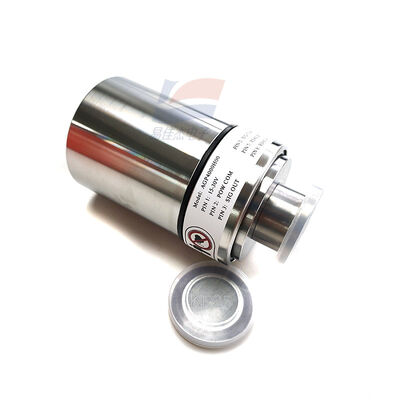

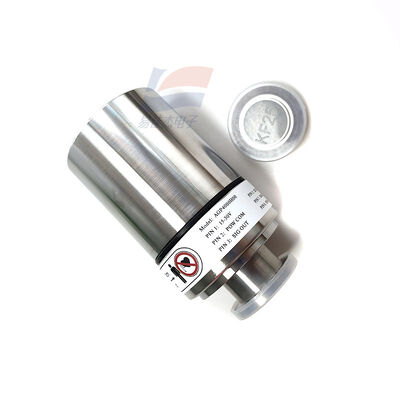

YJJ AGP4000H00 MEMS উচ্চ-নির্ভুলতা ডিজিটাল কোল্ড ক্যাথোড কম্পোজিট ভ্যাকুয়াম গেইজ পিরানি ভ্যাকুয়াম গেইজ

পণ্যের বর্ণনাঃ

YJJ AGP4000H00 MEMS উচ্চ-নির্ভুলতা ডিজিটাল কোল্ড ক্যাথোড কম্পোজিট ভ্যাকুয়াম গেইজ পিরানি ভ্যাকুয়াম গেইজ

বৈশিষ্ট্যঃ

I. পণ্যের ভূমিকা

মডেলঃ AGP4000H00, ফুল রেঞ্জ কম্পোজিট ভ্যাকুয়াম গেজ, ইন্টিগ্রেটেড পিরানি তাপ পরিবাহিতা গেজ (বায়ুমণ্ডলীয় থেকে মাঝারি ভ্যাকুয়াম পরিমাপ) + কোল্ড ক্যাথোড আইওনাইজেশন গেজ (উচ্চ ভ্যাকুয়াম পরিমাপ)

স্বয়ংক্রিয় দ্বৈত-মোড সুইচিং, দুটি স্বাধীন ভ্যাকুয়াম গেজের সাথে জুটিবদ্ধ করার প্রয়োজন নেই। ইন্টিগ্রেটেড স্টেইনলেস স্টিল ভ্যাকুয়াম পরিমাপ জোন, স্থানীয় টিএফটি রঙিন স্ক্রিন প্রদর্শন দিয়ে সজ্জিত।এছাড়াও পিএলসিতে অ্যানালগ / ডিজিটাল সংকেত সংযোগ সমর্থন করে, টাচ স্ক্রিন, ইন্ডাস্ট্রিয়াল কন্ট্রোল হোস্ট।

বৈশিষ্ট্যঃ প্রোফাইলস এজিপি 4000 টাচস্ক্রিনটি এই ভ্যাকুয়াম গেজের মডেলের মতো, তবে এটি সম্পূর্ণ আলাদা পণ্য। হার্ডওয়্যার কেনা এবং সংযোগ বিভ্রান্ত করা উচিত নয়।

II. মূল পারফরম্যান্স পরামিতি

1. ভ্যাকুয়াম পরিমাপ পরিসীমা (ডুয়াল গেজ কম্পোজিট)

মোট পরিমাপ পরিসীমাঃ 5×10−6 Pa ∙ 1×105 Pa (প্রকৃতির 6 অর্ডার জুড়ে, মোট পাম্পিং, মাঝারি ভ্যাকুয়াম এবং পুরো প্রক্রিয়া জুড়ে উচ্চ ভ্যাকুয়াম)

পিরানি ওয়ার্কিং রেঞ্জঃ 1×105 Pa 10 Pa (সর্বদা পুরো প্রক্রিয়া জুড়ে, বায়ুমণ্ডলীয় থেকে মাঝারি ভ্যাকুয়াম পর্যন্ত পর্যবেক্ষণ)

কোল্ড ক্যাথোড স্বয়ংক্রিয় স্টার্টআপ থ্রেশহোল্ডঃ <10 Pa, স্বয়ংক্রিয়ভাবে এই ভ্যাকুয়াম স্তরের নীচে উচ্চ ভ্যাকুয়ামের জন্য আয়নীকরণ পরিমাপ শুরু করে, ম্যানুয়াল সুইচিংয়ের প্রয়োজন নেই

পরিমাপ ইউনিটঃ Pa / mbar / Torr, তিনটি ইউনিট একযোগে পরিবর্তন করা যেতে পারে, চীনা এবং ইংরেজি ইন্টারফেস সঙ্গে

2সঠিকতা এবং স্থিতিশীলতা

পুনরাবৃত্তিযোগ্যতা ত্রুটিঃ ≤ ± 5% পাঠ্য

পরিমাপের নির্ভুলতাঃ ± 30% পূর্ণ স্কেল পাঠ্য

প্রতিক্রিয়া গতিঃ পিরানি মিলিসেকেন্ডের স্তরের প্রতিক্রিয়া; উচ্চ ভোল্টেজে কোল্ড ক্যাথোড দ্রুত এবং স্থিতিশীল স্টার্টআপ

দূষণ বিরোধী বৈশিষ্ট্যঃ ঠান্ডা ক্যাথোডে উত্তপ্ত টংস্টেন ফিলামেন্ট নেই, তেল বাষ্প বা লেপ ধুলো দ্বারা পোড়া হবে না, তাপীয় ক্যাথোড আয়োনাইজেশন গেজের তুলনায় অনেক দীর্ঘ জীবনকাল রয়েছে

3বৈদ্যুতিক শক্তি সরবরাহের বিশেষ উল্লেখ

পাওয়ার সাপ্লাই ভোল্টেজঃ ডিসি 15V30V বিস্তৃত ডিসি

সামগ্রিক শক্তি খরচঃ ≤6W

যোগাযোগ / পাওয়ার সাপ্লাই ইন্টিগ্রেটেড ইন্টারফেসঃ RJ45 ইন্টিগ্রেটেড পাওয়ার সাপ্লাই + RS485

ডিজিটাল যোগাযোগঃ মোডবাস আরটিইউ, বাউড রেট 4800/9600/19200/115200 সামঞ্জস্যযোগ্য, মাল্টি ডিভাইস নেটওয়ার্কিং সমর্থন করে (ঠিকানা 1 ~ 255)

অ্যানালগ আউটপুটঃ 0 ~ 10V লগারিদমিক ভোল্টেজ আউটপুট, রেকর্ডার, পিএলসি অ্যানালগ মডিউল সরাসরি সংযুক্ত করা যেতে পারে

স্যুইচিং পরিমাণঃ 2 প্রোগ্রামযোগ্য অ্যালার্ম রিলে, পাম্প, ভালভ এবং অ্যালার্ম লাইট সংযোগ করতে উচ্চ / নিম্ন ভ্যাকুয়াম প্রান্তিক সেট করতে পারেন

4যান্ত্রিক, পরিবেশগত, উপাদান

ভ্যাকুয়াম ফ্ল্যাঞ্জঃ স্ট্যান্ডার্ড KF25 দ্রুত মুক্তি ফ্ল্যাঞ্জ, চমৎকার বায়ু tightness, যে কোন কোণ ইনস্টলেশন সমর্থন করে

গহ্বর যোগাযোগ উপাদানঃ 304/316 স্টেইনলেস স্টীল ইলেক্ট্রো-পোলিশ, তেল মুক্ত ভ্যাকুয়াম জন্য উপযুক্ত, হালকা তেল-লুব্রিকেটেড ভ্যাকুয়াম সিস্টেম

অপারেটিং তাপমাত্রা পরিসীমাঃ 5°C55°C

সঞ্চয়স্থানের তাপমাত্রা পরিসীমাঃ -20°C/70°C

সুরক্ষাঃ পুরো মেশিনের ধাতব সিলিং, ধুলো এবং হালকা তেল দূষণ প্রতিরোধী প্রোব

স্ক্রিনঃ মাইক্রো টিএফটি রঙ প্রদর্শন, রিয়েল টাইমে ভ্যাকুয়াম মান প্রদর্শন, অভ্যন্তরীণ তাপমাত্রা, যোগাযোগের অবস্থা, উচ্চ / নিম্ন ভ্যাকুয়ামের জন্য দ্বৈত রঙের সতর্কতা আলো

III. কাজের নীতি

পিরানি গ্যাজ (তাপ পরিবাহিতা নীতি)

অভ্যন্তরীণ এমইএমএস গরম করার প্রতিরোধক তারের, গ্যাস অণু তাপ শোষণ করে, চাপ যত বেশি, তাপ অপসারণ তত দ্রুত, প্রতিরোধের তাপমাত্রা তত কম;সার্কিট প্রতিরোধের পরিবর্তন সংগ্রহ করে এবং বায়ুমণ্ডলীয় 10Pa ভ্যাকুয়াম স্তরে রূপান্তর করে, পুরো প্রক্রিয়া জুড়ে অবিচ্ছিন্নভাবে কাজ করে।

কোল্ড ক্যাথোড আইওনেজেশন গেইজ (প্যানিং স্রাব)

যখন ভ্যাকুয়ামটি 10Pa এর নিচে থাকে, এটি স্বয়ংক্রিয়ভাবে উচ্চ ভোল্টেজ লোড করে, গ্যাস আয়োনাইজেশন আইওন স্রোত উৎপন্ন করে; ভ্যাকুয়াম যত বেশি, আইওন স্রোত তত ছোট,এইভাবে 10Pa ~ 10−6Pa উচ্চ শূন্যতা পরিসীমা পরিমাপ.

অন্তর্নির্মিত এমসিইউ স্বয়ংক্রিয়ভাবে চাপ পরিসীমা নির্ধারণ করে, দুটি পরিমাপ মোডের মধ্যে নির্বিঘ্নে স্যুইচ করে, ভ্যাকুয়াম মান অভিন্নভাবে আউটপুট করে,পরিসীমা লজিকাল সুইচিং সম্পাদন করতে ব্যাকএন্ড সরঞ্জামের প্রয়োজন নেই.

IV. মূল সুবিধা

একক গ্যাজ পুরো ভ্যাকুয়াম পরিসীমা জুড়ে, ঐতিহ্যবাহী "পিরানি গ্যাজ + আইওনাইজেশন গ্যাজ" দ্বৈত জোন সমাধান প্রতিস্থাপন করে, সরঞ্জাম খরচ এবং ইনস্টলেশন স্থান হ্রাস;গ্রিড ছাড়া ঠান্ডা ক্যাথোড, বায়ুমণ্ডলীয় প্রভাব বা লেপ দূষণের ভয় পায় না, কম রক্ষণাবেক্ষণ প্রয়োজন, অবিচ্ছিন্ন 24 ঘন্টা শিল্প উত্পাদন জন্য উপযুক্ত;

এটি একটি স্থানীয় রঙিন স্ক্রিনের সাথে আসে, যা একটি উপরের কম্পিউটার ছাড়াই ভ্যাকুয়াম মানগুলির সাইটের পাঠ্যকে অনুমতি দেয়, ডিবাগিং এবং রক্ষণাবেক্ষণকে সুবিধাজনক করে তোলে;

এটিতে 0-10V অ্যানালগ + মোডবাস ডিজিটাল ডুয়াল আউটপুট রয়েছে, যা প্রোফ্লেক্স টাচ স্ক্রিন, বিভিন্ন পিএলসি এবং শিল্প নিয়ন্ত্রণ অধিগ্রহণ সিস্টেমের সাথে সামঞ্জস্যপূর্ণ;

ব্রড ভোল্টেজ DC15 ~ 30V, DC পাওয়ার সাপ্লাইয়ের জন্য সরঞ্জাম ক্যাবিনেটের সাথে সামঞ্জস্যপূর্ণ, শিল্প সাইটগুলিতে শক্তিশালী সামঞ্জস্য।

কেএফ 25 ইউনিভার্সাল স্ট্যান্ডার্ড ফ্ল্যাঞ্জ, সরাসরি আণবিক পাম্প, যান্ত্রিক পাম্প এবং ভ্যাকুয়াম চেম্বারের স্ট্যান্ডার্ড পাইপলাইনগুলির সাথে মেলে।

VII. প্রধান অ্যাপ্লিকেশন দৃশ্যকল্প

1. সেমিকন্ডাক্টর, ভ্যাকুয়াম লেপ সরঞ্জাম (মূল অ্যাপ্লিকেশন)

ম্যাগনেট্রন স্পট্রিং, বাষ্পীকরণ মেশিন, অপটিক্যাল লেপ, আইটিও পরিবাহী ফিল্ম সরঞ্জাম

ওয়েফার প্যাকেজিং, প্লাজমা পরিষ্কার, ইটচিং সরঞ্জাম, মোটরসাইকেল পাম্পিং → উচ্চ ভ্যাকুয়াম প্রক্রিয়া বক্ররেখা

ভ্যাকুয়াম গহ্বর ফুটো সনাক্তকরণ, ফুটো পয়েন্ট নির্ধারণের জন্য হিলিয়াম ফুটো সনাক্তকরণ সরঞ্জামের সাথে মিলিত

2গবেষণা পরীক্ষাগারের সরঞ্জাম

সেল অ্যানেরোবিক ইনকিউবেটর, ভ্যাকুয়াম শুকানোর ক্যাবিনেট, হট প্রেস সিনট্রেটিং ফার্ম

জলবায়ু সিমুলেশন চেম্বার, বায়ু tightness পরীক্ষার বেঞ্চ, উপাদান ভ্যাকুয়াম বয়স পরীক্ষা সরঞ্জাম

গবেষণা উচ্চ ভ্যাকুয়াম পরীক্ষামূলক চেম্বার, আয়ন উৎস ভ্যাকুয়াম পর্যবেক্ষণ

3লিথিয়াম ব্যাটারি, নতুন শক্তি উত্পাদন সরঞ্জাম

লিথিয়াম ব্যাটারি ভ্যাকুয়াম বেকিং, ইনজেকশন ভ্যাকুয়াম চেম্বার, সেল বায়ু tightness ফুটো সনাক্তকরণ স্টেশন

ইলেক্ট্রোলাইট ডিফোমিংয়ের জন্য বাষ্পীভবন ব্যবস্থা, ইলেক্ট্রোড ভ্যাকুয়াম লেপ সরঞ্জাম

4এয়ারস্পেস, যথার্থতা পরীক্ষা শিল্প

মহাকাশ উপাদান উচ্চ এবং নিম্ন তাপমাত্রা ভ্যাকুয়াম পরীক্ষার চেম্বার, মহাকাশযান মহাকাশ পরিবেশ সিমুলেশন সরঞ্জাম

যথার্থ যন্ত্রপাতি, সেন্সর, ভ্যাকুয়াম ক্যালিব্রেশন স্টেশন

5. মেডিকেল সাপোর্টিং ভ্যাকুয়াম সরঞ্জাম

মেডিকেল নেগেটিভ প্রেসার চেম্বার, স্টেরাইল ভ্যাকুয়াম স্টেরিলাইজেশন সরঞ্জাম, জৈবিক নমুনা হিমায়ন শুকানোর মেশিন

সহকারী শ্বাসযন্ত্র, ভ্যাকুয়াম চাপ লিঙ্কিং নিয়ন্ত্রণ (এক্সপ্লোরআইআর-এম -5 সিও 2 সেন্সর লিঙ্কিংয়ের সাথে একত্রিত হতে পারে)

6সাধারণ শিল্প ভ্যাকুয়াম অটোমেশন

ভ্যাকুয়াম নেগেটিভ চাপ অ্যাডসরপশন সরঞ্জাম, ভ্যাকুয়াম প্যাকেজিং মেশিন, ভ্যাকুয়াম পাম্প গ্রুপ লিঙ্কিং নিয়ন্ত্রণ, ভ্যাকুয়াম ওভার-লিমিট স্বয়ংক্রিয় স্টার্ট-স্টপ যান্ত্রিক পাম্প, আণবিক পাম্প,বিচ্ছিন্নতা ভালভ.

VI. ইন্টারফেস সমাধান সমর্থন (আপনার বিদ্যমান উপকরণ সঙ্গে সামঞ্জস্যপূর্ণ)

উপরের ডিসপ্লেঃ AGP4000 প্রোফ্লেক্স টাচ স্ক্রিন, Modbus RJ45 এর মাধ্যমে ভ্যাকুয়াম মানগুলি পড়ুন, বক্ররেখা, অ্যালার্ম এবং স্বয়ংক্রিয় প্রক্রিয়া লজিক সম্পাদন করুন;

গ্যাস সংযোগঃ ExplorIR-M-5 CO2 সেন্সর, ZP152 গন্ধ সেন্সর সঙ্গে জুড়ি, চেম্বার মধ্যে ভ্যাকুয়াম + গ্যাস ঘনত্ব সমন্বিত পর্যবেক্ষণ উপলব্ধি;

মেডিকেল সম্পূর্ণ মেশিনঃ DS100A রক্ত অক্সিজেন প্রোব মনিটরিং হোস্টের সাথে একত্রিত, মেডিকেল ভ্যাকুয়াম + লাইফ সিগন্যাল ইন্টিগ্রেটেড সরঞ্জামগুলির জন্য ব্যবহৃত হয়।

স্পেসিফিকেশনঃ
