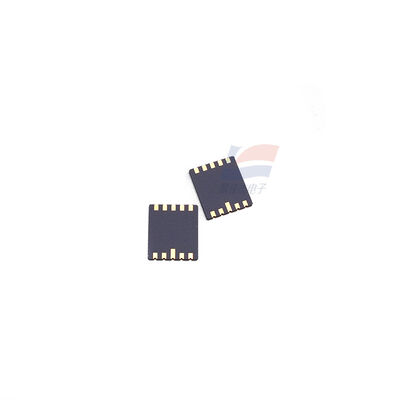

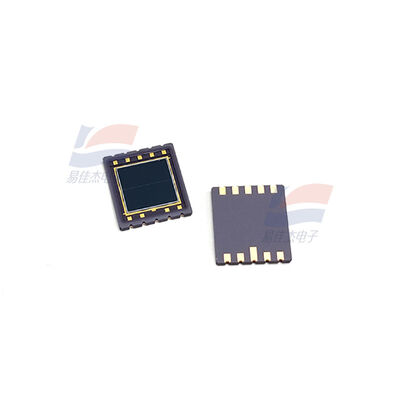

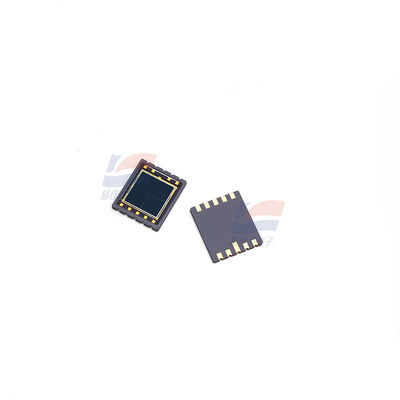

YJJ S5981 সিলিকন পিন ফটোডায়োড 10×10মিমি নিয়ার-ইনফ্রারেড ডিটেকশনের জন্য

পণ্যের বর্ণনাঃ

YJJ S5981 সিলিকন পিন ফটোডাইড, 10×10 মিমি, নিকটতম ইনফ্রারেড সনাক্তকরণের জন্য

বৈশিষ্ট্যঃ

S5981 সিলিকন পিন ফটোডাইড, বিশেষভাবে পৃষ্ঠের মাউন্ট (এসএমডি) অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে, মূলত অপটিক্যাল অক্ষের ক্যালিব্রেশন, অবস্থান সনাক্তকরণ,এবং লেজার সমন্বয়.
S5981 ফোটোডাইড
1. মূল পরামিতি (Ta = 25°C)
মডেলঃ S5981
প্রকারঃ ৪-ক্যাড্র্যান্ট সিলিকন পিন ফটোডাইড
আলোক সংবেদনশীল এলাকাঃ 10 × 10 মিমি (সমস্ত চতুর্থাংশে সমান, প্রতি চতুর্থাংশে 5 × 5 মিমি)
বর্ণালী প্রতিক্রিয়াঃ ৩২০-১১০০ এনএম (অল্ট্রাভায়োলেট থেকে নিকটতম ইনফ্রারেড)
হামামাতসু ফোটনিক্স কোং লিমিটেড
সর্বোচ্চ তরঙ্গদৈর্ঘ্যঃ ৯৬০ এনএম
প্রতিক্রিয়া সহগঃ ০.৭২ এ/ডাব্লু @ ৯৬০ এনএম
অন্ধকার বর্তমানঃ ≤ 4 nA (@ VR = 10V)
জংশনে ক্যাপাসিটেন্সঃ 35 পিএফ (@ ভিআর = 10 ভি, এফ = 1 মেগাহার্টজ)
কট-অফ ফ্রিকোয়েন্সিঃ ২০ মেগাহার্টজ
গোলমাল সমতুল্য ক্ষমতাঃ ১.৯ × ১০-১৪ W/Hz1/২
প্যাকেজঃ সিরামিক এসএমডি, বেধ 1.26 মিমি
অপারেটিং তাপমাত্রাঃ -40°C ~ +85°C
সংরক্ষণ তাপমাত্রাঃ -40°C ~ +100°C
বৈশিষ্ট্যঃ ৪-চতুর্ভুজ বিভাগ, বড় ফটো-সংবেদনশীল অঞ্চল, অতি-পাতলা এসএমডি, সীসা মুক্ত রিফ্লো সোল্ডারিং
2কাঠামো এবং পিন

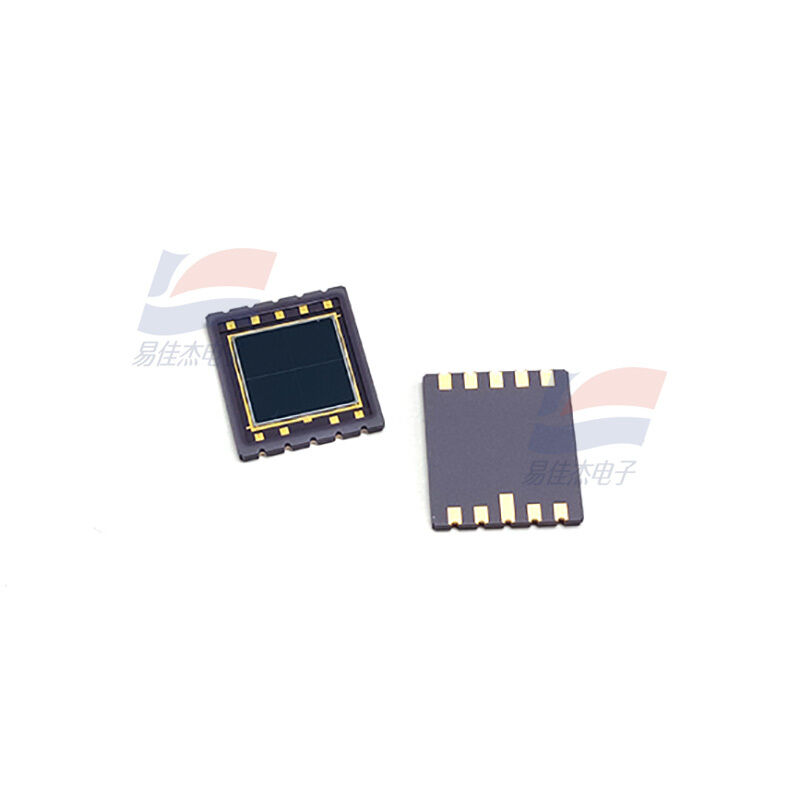

4-চতুর্ভুজ কাঠামোঃ আলোকিত পৃষ্ঠটি 4 টি স্বাধীন চতুর্ভুজগুলিতে বিভক্ত (এ / বি / সি / ডি), প্রতিটি ফটোক্রিম আউটপুট করতে সক্ষম
পিনঃ মোট ৫ টি (৪ টি সিগন্যাল পাথ + ১ টি সাধারণ টার্মিনাল), এসএমডি রিফ্লো সোল্ডারিং সমর্থন করে
উপকারিতাঃ হালকা তীব্রতা এবং হালকা স্পট অবস্থান একই সময়ে সনাক্তকরণ, কোন যান্ত্রিক স্ক্যান প্রয়োজন
3. সাধারণ অ্যাপ্লিকেশন
লেজার অপটিক্যাল অক্ষ ক্যালিব্রেশন / সমন্বয়
লেজার মার্কিং, ওয়েল্ডিং, কাটিয়া সরঞ্জামগুলির জন্য অবস্থান এবং অফসেট মনিটরিং
অপটিক্যাল প্ল্যাটফর্ম, টেলিস্কোপ, লেজার রাডার অপটিক্যাল অক্ষ বন্ধ লুপ সংশোধন
অবস্থান সংবেদনশীল সনাক্তকরণ (পিএসডি বিকল্প)
হালকা স্পট, কোণ বিচ্যুতি সনাক্তকরণ কেন্দ্রের অফসেট পরিমাপ
রোবট ভিশন, ওয়ার্কপিস সমন্বয়, সুনির্দিষ্ট স্থানচ্যুতি সংবেদন
লেজার শক্তি / শক্তি পর্যবেক্ষণ
রিয়েল-টাইম সনাক্তকরণ 905nm/980nm/1064nm লেজার পাওয়ার
ফাইবার অপটিক যোগাযোগের জন্য হালকা তীব্রতা পর্যবেক্ষণ, লেজার চিকিৎসা সরঞ্জাম
অপটিক্যাল পরিমাপ যন্ত্রপাতি
স্পেকট্রোফোটোমিটার, কালোমিটার, রেডিওমিটারের জন্য প্রশস্ত বর্ণালী সনাক্তকরণ
পরিবেশগত আলোর পর্যবেক্ষণ, শিল্প ক্যামেরার জন্য এক্সপোজার নিয়ন্ত্রণ
অটোমোটিভ / ইন্ডাস্ট্রিয়াল অটোমেশন
যানবাহন লেজার রাডার (LiDAR) রিসিভিং, বাধা এড়ানোর সেন্সর
স্বয়ংক্রিয়ভাবে পরিচালিত যানবাহন (এজিভি) এর নেভিগেশন এবং অবস্থান নির্ধারণ

স্পেসিফিকেশনঃ
