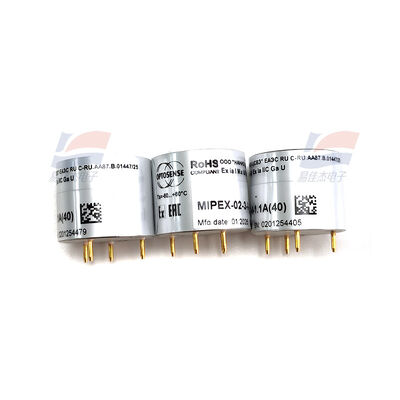

ওয়াইজেজে এমআইপিইএক্স-০২-১-আইআই-১.১এ (২১) তেল ও গ্যাস শক্তির জন্য কম-পাওয়ার এনডিআইআর (নন-ডিসপারসিভ ইনফ্রারেড) অপটিক্যাল গ্যাস সেন্সর

পণ্যের বিবরণ:

YJJ MIPEX-02-1-II-1.1A (21) কম-পাওয়ার NDIR নন-ডিসপারসিভ ইনফ্রারেড অপটিক্যাল গ্যাস সেন্সর তেল এবং গ্যাস শক্তির জন্য

বৈশিষ্ট্য:

সেন্সিং নীতি: NDIR নন-ডিসপারসিভ ইনফ্রারেড অপটিক্স (মিথেন CH₄ এর জন্য নির্দিষ্ট, কোনও রাসায়নিক বিষক্রিয়া নেই, দীর্ঘ জীবনকাল)

মডেল কোডের সম্পূর্ণ ডিসঅ্যাসেম্বলি (মূল কারখানার নিয়ম অনুযায়ী) প্লেইনটেক্সট

MIPEX-02 - 1 - II - 1.1A (21)

বেসিক সিরিজ হাউজিং বিস্ফোরণ-প্রতিরোধী রেটিং ফার্মওয়্যার সংস্করণ ডেডিকেটেড রেঞ্জ

02: মিনিচার লো-পাওয়ার ইনফ্রারেড মিথেন সেন্সর

1: **শেল নং 1: মেটাল স্টেইনলেস স্টিল শেল**

II: **II ক্লাস বিস্ফোরণ-প্রতিরোধী (গ্রাউন্ড ইন্ডাস্ট্রিয়াল এক্সপ্লোশন-প্রুফ, নন-মাইন) Ex ia IIC Ga**

1.1A: হার্ডওয়্যার সার্কিট, পিন ডেফিনিশন, ফ্যাক্টরি ক্যালিব্রেশন ফার্মওয়্যার সংস্করণ

(21): **রেঞ্জ 0~21% VOL মিথেন CH₄**

শনাক্তকৃত গ্যাস: মিথেন CH₄ (প্রাকৃতিক গ্যাস, বায়োগ্যাস, পাইপলাইন গ্যাস), উচ্চ সিলেক্টিভিটি, ইথেন / প্রোপেন ক্রস-ইন্টারফারেন্সের বিরুদ্ধে প্রতিরোধী

গঠন: 4 পিন স্ট্রেইট ইনসার্ট, সম্পূর্ণ সিল করা ইনফ্রারেড গ্যাস চেম্বার, বিল্ট-ইন লাইট সোর্স + ডিটেক্টর + MCU, তাপমাত্রা / বায়ুমণ্ডলীয় চাপের জন্য সম্পূর্ণ ক্ষতিপূরণ, ফ্যাক্টরি ক্যালিব্রেশন

II. কোর পরিমাপ প্যারামিটার (মূল কারখানা 25℃ রেফারেন্স)

1. রেঞ্জ এবং নির্ভুলতা

পরিমাপের রেঞ্জ: 0 ~ 21% VOL মিথেন (CH₄) (প্রত্যয় (21) এক্সক্লুসিভ লার্জ রেঞ্জ)

পরিমাপের নির্ভুলতা: ±0.2% VOL (0~5% ব্যবধান); ≤ সম্পূর্ণ রেঞ্জ 1.5% FS (সম্পূর্ণ রেঞ্জ)

রেজোলিউশন: 0.01% VOL

লিনিয়ারিটি: <1% FS

ক্রস-ইন্টারফারেন্স: হাইড্রোকার্বন মিশ্রণ, CO, জলীয় বাষ্পের সাথে ন্যূনতম হস্তক্ষেপ, মিথেন এক্সক্লুসিভ হাই সিলেক্টিভিটি

2. প্রতিক্রিয়া বৈশিষ্ট্য

পাওয়ার-অন প্রিহিটিং টাইম: ≤ 120s (2 মিনিট)

প্রতিক্রিয়া সময় T₉₀: ≤ 5s (ধুলো ফিল্টার ছাড়া); ≤ 15s (ধুলো ফিল্টার সহ)

পুনরুদ্ধার সময়: ≤ 8s

বার্ষিক ড্রিফট: <0.5% FS / বছর, চমৎকার দীর্ঘমেয়াদী স্থিতিশীলতা

III. সম্পূর্ণ বৈদ্যুতিক প্যারামিটার

1. পাওয়ার সাপ্লাই এবং পাওয়ার খরচ (আল্ট্রা-লো পাওয়ার কনসাম্পশন, ব্যাটারি পাওয়ার সাপ্লাই পছন্দের)

অপারেটিং ভোল্টেজ: 3.0 ~ 4.5 V DC (সাধারণ 3.3V)

গড় অপারেটিং কারেন্ট: <0.5 mA

সামগ্রিক পাওয়ার খরচ: <1.5 mW (MIPEX-02 সিরিজ ইউনিফাইড আল্ট্রা-লো পাওয়ার কনসাম্পশন)

স্লিপ স্ট্যাটিক পাওয়ার খরচ: μA লেভেল

2. সিগন্যাল আউটপুট

যোগাযোগ ইন্টারফেস: ডিজিটাল UART (TTL সিরিয়াল পোর্ট)

সিরিয়াল পোর্ট প্যারামিটার: বড রেট 9600 bps, ফরম্যাট 8N1 (8 ডেটা বিট, 1 স্টপ বিট, নো প্যারিটি)

বিল্ট-ইন ফাংশন: তাপমাত্রা ক্ষতিপূরণ, বায়ুমণ্ডলীয় চাপ ক্ষতিপূরণ, ফ্যাক্টরি ক্যালিব্রেশন ডেটা স্টোরেজ, সিরিয়াল পোর্ট সরাসরি আউটপুট অফ ট্রু কনসেন্ট্রেশন ভ্যালু, কোনও বাহ্যিক অ্যালগরিদম রূপান্তর প্রয়োজন নেই

3. পরিবেশগত কাজের প্যারামিটার

কাজের তাপমাত্রা: -40℃ ～ +60℃ ওয়াইড টেম্পারেচার ইন্ডাস্ট্রিয়াল গ্রেড

পরিবেশগত আর্দ্রতা: 0 ~ 98% RH (কোনও ঘনীভবন নেই)

বায়ুমণ্ডলীয় চাপ: 80 ~ 120 kPa

সুরক্ষা গ্রেড: IP54, ডাস্টপ্রুফ, স্প্ল্যাশ-প্রুফ জলীয় বাষ্প

স্টোরেজ তাপমাত্রা: -55℃ ～ +60℃

IV. বিস্ফোরণ-প্রতিরোধী রেটিং (কোর আপনার পূর্ববর্তী কয়লা খনি মডেল থেকে ভিন্ন)

বিস্ফোরণ সার্টিফিকেশন: Ex ia IIC Ga (II ক্লাস গ্রাউন্ড ইন্ডাস্ট্রিয়াল ইন্ট্রিনসিক্যালি সেফ এক্সপ্লোশন-প্রুফ)

বিস্ফোরণ প্রযোজ্যতা: ফ্যাক্টরি, তেল ও গ্যাস, রাসায়নিক, আউটডোর বিপজ্জনক এলাকা (0 জোন সাধারণ)

আপনার পূর্ববর্তী মডেল থেকে পার্থক্য:

I = I ক্লাস কয়লা খনি আন্ডারগ্রাউন্ড স্পেশাল (Ex ia I Ma)

II = II ক্লাস গ্রাউন্ড ইন্ডাস্ট্রিয়াল দাহ্য এবং বিস্ফোরক পরিবেশ (Ex ia IIC Ga), রাসায়নিক, তেল ও গ্যাস, প্রাকৃতিক গ্যাস স্টেশনে ব্যবহার করা যেতে পারে

V. শারীরিক মাত্রা এবং কাঠামোগত প্যারামিটার

সামগ্রিক মাত্রা: Φ20.3 মিমি × 16.6 মিমি (পিন বাদ দিয়ে)

শেল উপাদান: শেল নং 1 স্পেসিফিকেশন = 304 স্টেইনলেস স্টিল মেটাল শেল, শক্তিশালী, প্রভাব-প্রতিরোধী, ডাস্ট-প্রুফ, আর্দ্রতা-প্রুফ

ওজন: 16.6 গ্রাম (স্টেইনলেস স্টিল শেল সংস্করণ)

পিন: 4 পিন গোল্ড প্লেটেড স্ট্রেইট ইনসার্ট পিন, PCB সরাসরি ওয়েল্ডেড ডিজাইন সার্ভিস লাইফ: ≥ 10 বছর (ইনফ্রারেড অপটিক্স কোনও অনুঘটক এবং বিষক্রিয়া অ্যাটেনুয়েশন ছাড়াই, অনুঘটকীয় দহন সেন্সরগুলির চেয়ে অনেক দীর্ঘ)

VI. কোর পণ্যের সুবিধা

এক্সক্লুসিভ ওয়াইড রেঞ্জ 0 - 21% VOL: প্রাকৃতিক গ্যাস বিস্ফোরণের সম্পূর্ণ পরিসীমা (মিথেন বিস্ফোরণের নিম্ন সীমা 5% VOL, উচ্চ সীমা 15% VOL) কভার করে, ওভার-রেঞ্জ লিক মনিটরিংয়ের সাথে সামঞ্জস্যপূর্ণ

ইন্ডাস্ট্রিয়াল টপ-লেভেল এক্সপ্লোশন-প্রুফ Ex ia IIC Ga: গ্রাউন্ড 0 জোন এক্সপ্লোশন-প্রুফ, রাসায়নিক / তেল ও গ্যাস স্টেশনে ব্যবহারের জন্য অনুমোদিত

অত্যন্ত কম পাওয়ার খরচ < 1.5 mW, ব্যাটারি-চালিত পোর্টেবল, ওয়্যারলেস আইওটি মনিটরিং সরঞ্জামের সাথে পুরোপুরি সামঞ্জস্যপূর্ণ

NDIR অপটিক্যাল নীতি: কোনও সিলিকন বিষক্রিয়া নেই, কোনও উচ্চ ঘনত্বের প্রভাব ক্ষতি নেই, কোনও অক্সিজেন ঘাটতি ব্যর্থতা নেই, 10 বছরের জীবনকাল

বিল্ট-ইন ফুল কম্পেনসেশন + ফ্যাক্টরি ক্যালিব্রেশন, সিঙ্গেল-চিপ সরাসরি সিরিয়াল পোর্ট রিডস কনসেন্ট্রেশন, পেরিফেরাল সার্কিটগুলি অত্যন্ত সহজ

স্টেইনলেস স্টিল হাউজিং, ধুলো, আর্দ্রতা এবং শিল্প কঠোর অবস্থার বিরুদ্ধে প্রতিরোধী

VII. প্রধান অ্যাপ্লিকেশন এবং অ্যাপ্লিকেশন পরিস্থিতি

কোর অ্যাপ্লিকেশন

গ্রাউন্ড ইন্ডাস্ট্রিয়াল ন্যাচারাল গ্যাস (মিথেন) ওয়াইড-রেঞ্জ লিক মনিটরিং, গ্যাস সেফটি ডিটেকশন, গ্যাস এবং অয়েল কেমিক্যাল এক্সপ্লোশন-প্রুফ এনভায়রনমেন্ট গ্যাস মনিটরিং

সাবডিভাইডেড অ্যাপ্লিকেশন ক্ষেত্র

তেল ও গ্যাস শক্তি শিল্প (প্রধান শক্তি)

প্রাকৃতিক গ্যাস দীর্ঘ-দূরত্বের পাইপলাইন, গেট স্টেশন, প্রেসার রেগুলেটিং স্টেশন, ফিল্ড স্টেশন লিক মনিটরিং

অয়েলফিল্ড, রিফাইনিং এবং কেমিক্যাল প্ল্যান্ট, গ্যাস বয়লার রুমে মিথেন ওভার-লিমিট ডিটেকশন

আরবান গ্যাস পাইপলাইন, মিউনিসিপাল গ্যাস স্টেশন সেফটি মনিটরিং

শিল্প নিরাপত্তা

ফিক্সড কম্বাস্টেবল গ্যাস ডিটেক্টর, ইন্ডাস্ট্রিয়াল গ্যাস অনলাইন অ্যানালাইজার

কেমিক্যাল ওয়ার্কশপ, এক্সপ্লোশন-প্রুফ ফ্যাক্টরি, কনফাইন্ড স্পেসে মিথেন কনসেন্ট্রেশন মনিটরিং

পোর্টেবল / আইওটি ডিভাইস

ব্যাটারি-চালিত পোর্টেবল গ্যাস ডিটেক্টর, হ্যান্ডহেল্ড ইন্সপেকশন ইন্সট্রুমেন্ট

লো-পাওয়ার কনসাম্পশন ওয়্যারলেস গ্যাস মনিটরিং নোড, LoRa/NB-IoT আইওটি সেন্সর

অন্যান্য পরিস্থিতি

বায়োগ্যাস স্টেশন, পয়ঃনিষ্কাশন প্ল্যান্টের অ্যানেরোবিক ট্যাঙ্কগুলিতে মিথেন মনিটরিং

বয়লার, গ্যাস জেনারেটর, শিল্প চুল্লি গ্যাস সুরক্ষা সুরক্ষা

স্পেসিফিকেশন:
