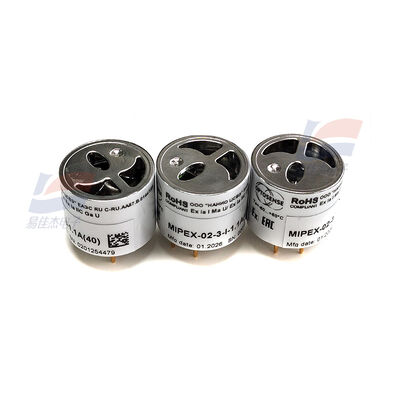

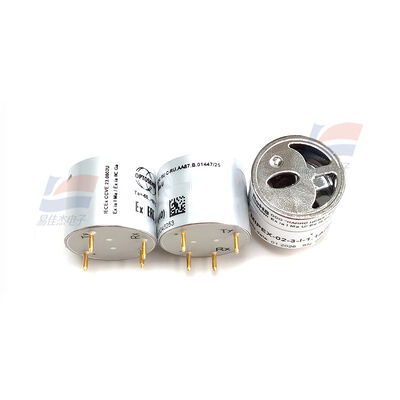

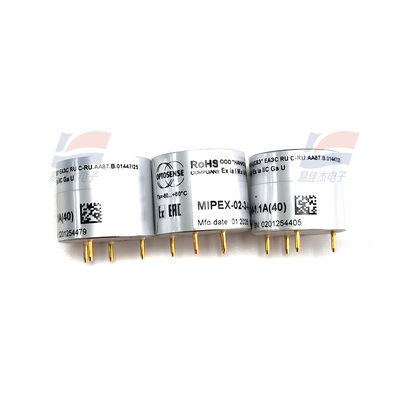

YJJ Mipex-02-3-I-1-1A (40) NDIR কয়লা খনির জন্য অ-বিভ্রান্তিকর ইনফ্রারেড অপটিক্যাল গ্যাস সেন্সর

পণ্যের বর্ণনাঃ

YJJ Mipex-02-3-I-1-1A (40) NDIR কয়লা খনির জন্য অ-বিভ্রান্তিকর ইনফ্রারেড অপটিক্যাল গ্যাস সেন্সর

বৈশিষ্ট্যঃ

সেন্সরিং নীতিঃ NDIR নন-ডিসপারসিভ ইনফ্রারেড অপটিক্যাল গ্যাস সেন্সর (মেথেন CH4 এর জন্য নির্দিষ্ট)

মডেল সাফিক্স ডিকোডিং

02: এমআইপিইএক্স-০২ বেসিক সিরিজ (মিনিয়েচার লো পাওয়ার ইনফ্রারেড)

3: স্টেইনলেস স্টীল ধাতু ঘের (বিস্ফোরণ প্রতিরোধী কাঠামো)

I: ক্লাস I খনি বিস্ফোরণ-প্রতিরোধী (ভূগর্ভস্থ কয়লা খনির জন্য ক্লাস I বিস্ফোরণ-প্রতিরোধী)

1: পরিমাপ পরিসীমা নির্দিষ্টকরণ

1A: হার্ডওয়্যার সংস্করণ, পিন সংজ্ঞা, ফার্মওয়্যার কনফিগারেশন

(40): 0 - 40% ভিওএল মিথেন (সিএইচ 4), কয়লা খনির জন্য বিশেষ উচ্চ পরিসীমা সংস্করণ

I. প্রাথমিক ওভারভিউ

গ্যাস সনাক্তকরণঃ মিথেন CH4 (প্রাকৃতিক গ্যাস, খনি গ্যাস), হাইড্রোকার্বনগুলির ক্রস হস্তক্ষেপের জন্য অত্যন্ত প্রতিরোধী

বিস্ফোরণ প্রতিরোধ ক্ষমতাঃ Ex ia I Ma (গর্ভস্থ খনির অন্তর্নিহিতভাবে নিরাপদ বিস্ফোরণ প্রতিরোধ ক্ষমতা, জোন 0 প্রযোজ্য), খনির জন্য সর্বোচ্চ বিস্ফোরণ প্রতিরোধ ক্ষমতা

কাঠামোঃ Φ20mm মাইক্রো সিলিন্ডার, 4-পিন সোজা প্লাগ পিন, সম্পূর্ণ সিল স্টেইনলেস স্টীল গ্যাস চেম্বার, অন্তর্নির্মিত ইনফ্রারেড আলোর উৎস + ডিটেক্টর + MCU, তাপমাত্রা ক্ষতিপূরণ দিয়ে সজ্জিত

কোর পজিশনিং: কয়লা খনির গ্যাস এবং প্রাকৃতিক গ্যাসের জন্য একটি উচ্চ পরিসীমা, কম শক্তির ইনফ্রারেড মিথেন সেন্সর, ক্যাটালাইটিক জ্বলন টাইপ প্রতিস্থাপন, বিষাক্ত প্রতিরোধী, অত্যন্ত দীর্ঘ জীবনকাল সঙ্গে,এবং অক্সিজেনের অভাবের সমস্যা নেই

II. মডেল কোডের সম্পূর্ণ ব্যাখ্যা

MIPEX-02 - 3 - I - 1 - 1A (40)

বেসিক সিরিজ শেল বিস্ফোরণ সুরক্ষা গ্রেড পরিসীমা সেটিং হার্ডওয়্যার সংস্করণ চূড়ান্ত পরিসীমা

02: এনডিআইআর ইনফ্রারেড মিথেন ৩ = স্টেইনলেস স্টীল আই = কয়লা খনি ক্লাস আই ১ = লার্জ রেঞ্জ ১এ = ফার্মওয়্যার (৪০) = ০-৪০% ভিওএল সিএইচ৪

III. মূল পরিমাপ পরামিতি (মূল কারখানার স্পেসিফিকেশন)

1রেঞ্জ এবং নির্ভুলতা

পরিমাপ করা গ্যাসঃ মিথেন CH4 (গ্যাস)

পরিমাপ পরিসীমাঃ 0 - 40% VOL (40) (এক্সক্লুসিভ রেঞ্জ)

পরিমাপের নির্ভুলতাঃ ±0.2% VOL (0 - 5%); ± পূর্ণ পরিসীমা 1.5% (পূর্ণ পরিসীমা)

রেজোলিউশনঃ 0.01% VOL

রৈখিকতাঃ <১% এফএস, বিল্ট-ইন কারখানার রৈখিকতা ক্যালিব্রেশন

ক্রস ইন্টারফারেন্সঃ ইথান, প্রোপেন ইত্যাদি অ্যালকানগুলির সাথে কম ইন্টারফারেন্স, শুধুমাত্র মিথেনের জন্য উচ্চ নির্বাচনীতা

2. প্রতিক্রিয়া এবং প্রিহিটিং

প্রিহিটিং টাইমঃ ≤120s (পাওয়ার-অন স্ট্যাবিলিটি)

প্রতিক্রিয়া সময় T90: ≤5s (ডাস্ট ফিল্টার ছাড়াই); ≤15s (ডাস্ট ফিল্টার সহ); ≤8s

পুনরুদ্ধারের সময়ঃ ≤8s

দীর্ঘমেয়াদী ড্রাইভঃ <0.5% FS / বছর

IV. সম্পূর্ণ বৈদ্যুতিক পরামিতি

1. বিদ্যুৎ খরচ (অতি-নিম্ন বিদ্যুৎ খরচ, ব্যাটারি পাওয়ার সাপ্লাই পছন্দ)

অপারেটিং ভোল্টেজঃ ৩.০-৪.৫ ভোল্ট ডিসি (সাধারণত ৩.৩ ভোল্ট)

গড় অপারেটিং কারেন্টঃ <0.5mA

সামগ্রিক শক্তি খরচঃ <১.৫ এমডব্লিউ (শিল্পের সর্বনিম্ন শক্তি খরচ ইনফ্রারেড সেন্সর)

স্লিপ এনার্জি কনসুমেশনঃ μA লেভেল

2. সিগন্যাল আউটপুট

যোগাযোগ ইন্টারফেসঃ সম্পূর্ণ ডিজিটাল ইউএআরটি (সিরিয়াল পোর্ট টিটিএল)

বাউড রেটঃ ডিফল্ট 9600 বিপিএস

তথ্য বিন্যাসঃ 8N1 (8 ডেটা বিট, 1 স্টপ বিট, কোন সমতা নেই)

অন্তর্নির্মিতঃ তাপমাত্রা ক্ষতিপূরণ, বায়ুমণ্ডলীয় চাপ ক্ষতিপূরণ, ডেটা ক্যালিব্রেশন স্টোরেজ, ঘনত্ব মান সরাসরি আউটপুট, কোন বহিরাগত অ্যালগরিদম রূপান্তর প্রয়োজন

3. কাজের পরিবেশের পরামিতি

অপারেটিং তাপমাত্রাঃ -40°C ∙ +60°C (I শ্রেণীর প্রশস্ত তাপমাত্রা খনির সংস্করণ)

পরিবেশগত আর্দ্রতাঃ 0 - 98% RH (কোনও কনডেনসেশন নেই)

বায়ুমণ্ডলীয় চাপঃ ৮০-১২০ কেপিএ

সুরক্ষা গ্রেডঃ আইপি 54, ধুলো এবং স্প্ল্যাশ ওয়াটারপ্রুফ, বিল্ট ইন গ্যাস চেম্বার ওয়াটারপ্রুফ বাষ্প

সঞ্চয় তাপমাত্রাঃ -55°C ∙ +60°C

V. শারীরিক মাত্রা এবং গঠন

আকারের মাত্রাঃ Φ২০.৩ মিমি × ১৬.৬ মিমি (পিন ছাড়া)

শেলঃ 304 স্টেইনলেস স্টীল (মডেল 3 স্পেসিফিকেশন), শক্তিশালী, প্রভাব-প্রতিরোধী, খনি-ব্যবহার বিস্ফোরণ-প্রমাণ শেল

ওজনঃ ১৬.৬ গ্রাম (স্টেইনলেস স্টীল সংস্করণ)

পিনঃ 4 পিন স্ট্যান্ডার্ড স্ট্রেইট ইনসার্ট মেটাল পিন, পিসিবি ডাইরেক্ট ওয়েল্ডিং

ডিজাইন লাইফঃ ≥10 বছর (ইনফ্রারেড অপটিক্স কোন খরচ, কোন অনুঘটক বিষ এবং অবনতি)

VI. বিস্ফোরণ সুরক্ষা সার্টিফিকেশন (মাইন ব্যবহারের মূল যোগ্যতা)

বিস্ফোরণ মানঃ Ex ia I Ma (IEC 60079 খনি ক্লাস I, স্বতন্ত্রভাবে নিরাপদ, সর্বোচ্চ বিস্ফোরণ সুরক্ষা গ্রেড, খনি 0 জোন উপলব্ধ)

প্রযোজ্যঃ ভূগর্ভস্থ কয়লা খনি, মিথেন বিপজ্জনক পরিবেশ, বৈদ্যুতিক স্পার্ক নেই, বিস্ফোরণের ঝুঁকি নেই

অনুঘটক জ্বলন সেন্সরগুলির অসুবিধাঃ সিলিকন বিষের ভয় নেই, উচ্চ ঘনত্বের গ্যাসের প্রভাবের ভয় নেই, অক্সিজেনের ঘাটতির ব্যর্থতা নেই

VII. পণ্যের মূল সুবিধা

এক্সক্লুসিভ লার্জ রেঞ্জ (৪০): ০-৪০% ভিওএল, খনির গ্যাসের সমস্ত বিপজ্জনক ব্যবধানকে কভার করে (বিস্ফোরণের নিম্ন সীমা ৫% ভিওএল)

শীর্ষ খনি-ব্যবহার বিস্ফোরণ সুরক্ষাঃ Ex ia I Ma, একমাত্র সম্মতিযুক্ত খনি ভূগর্ভস্থ ইনফ্রারেড মিথেন সেন্সর সমাধান

অত্যন্ত কম শক্তি খরচ <1.5mW, ব্যাটারি চালিত পোর্টেবল, ওয়্যারলেস মনিটরিং সরঞ্জামের সাথে সামঞ্জস্যপূর্ণ

অপটিক্যাল নীতি সুবিধাঃ 10 বছরের জীবনকাল, কোন অনুঘটক বিষ, উচ্চ স্থিতিশীলতা, খুব ছোট তাপমাত্রা ড্রাইভ

অন্তর্নির্মিত সম্পূর্ণ ক্ষতিপূরণঃ অন্তর্নির্মিত তাপমাত্রা এবং বায়ুমণ্ডলীয় চাপ ক্ষতিপূরণ, কারখানার ক্যালিব্রেশন, একক চিপ সরাসরি পড়া ঘনত্ব

স্টেইনলেস স্টীল স্ট্রং শেল, অ্যান্টি-ডাস্ট, আর্দ্রতা, ভূগর্ভস্থ কঠোর পরিবেশ

ডিজিটাল UART আউটপুট, সার্কিট অত্যন্ত সহজ, কোন পেরিফেরাল সিগন্যাল কন্ডিশনার সার্কিট

VIII. প্রধান অ্যাপ্লিকেশন এবং অ্যাপ্লিকেশন দৃশ্যকল্প

1. মূল অ্যাপ্লিকেশন কয়লা খনি ভূগর্ভস্থ মিথেন ঘনত্ব পর্যবেক্ষণ, বড় পরিসরের প্রাকৃতিক গ্যাসের ফুটো সনাক্তকরণ, খনি নিরাপত্তা প্রাথমিক সতর্কতা

2. অ্যাপ্লিকেশন সেগমেন্টেশন

কয়লা খনি এবং খনি শিল্প (প্রধান)

ভূগর্ভস্থ গ্যাস পরিদর্শন যন্ত্র, বহনযোগ্য গ্যাস ডিটেক্টর

স্থির গ্যাস সেন্সর, খনি নিরাপত্তা পর্যবেক্ষণ সাবস্টেশন, অনলাইনে টানেল গ্যাস পর্যবেক্ষণ

কয়লা খনির মুখ, খনন মুখ, টানেল, সিলযুক্ত এলাকায় গ্যাসের জন্য ওভারলিমিট অ্যালার্ম

তেল ও গ্যাস শক্তি শিল্প

দীর্ঘ দূরত্বের প্রাকৃতিক গ্যাস পাইপলাইন, স্টেশন বড় পরিসরের ফুটো পর্যবেক্ষণ

তেলক্ষেত্র, শোধনাগার এবং রাসায়নিক কারখানার এলাকায় উচ্চ ঘনত্বের মিথেন সনাক্তকরণ

শিল্প নিরাপত্তা সরঞ্জাম

স্থায়ী জ্বলনযোগ্য গ্যাস ডিটেক্টর, শিল্প গ্যাস বিশ্লেষক

ট্রান্সফরমার তেলে দ্রবীভূত মিথেন (তেল-গ্যাস ত্রুটি) পর্যবেক্ষণ

পোর্টেবল / ওয়্যারলেস ডিভাইস

কম পাওয়ারের ব্যাটারি চালিত হ্যান্ডহেল্ড ডিটেক্টর, আইওটি ওয়্যারলেস গ্যাস মনিটরিং নোড

স্পেসিফিকেশনঃ
