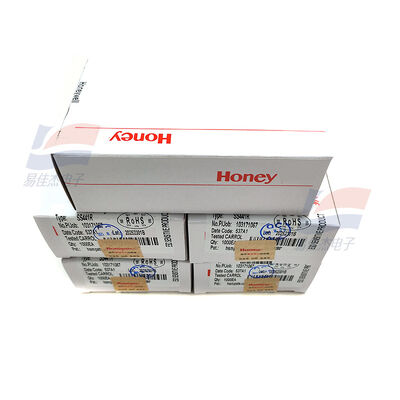

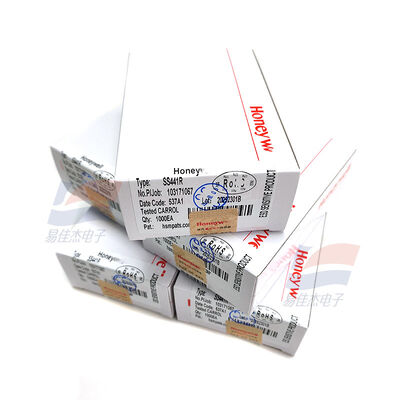

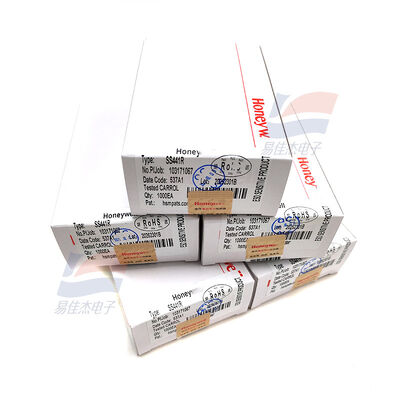

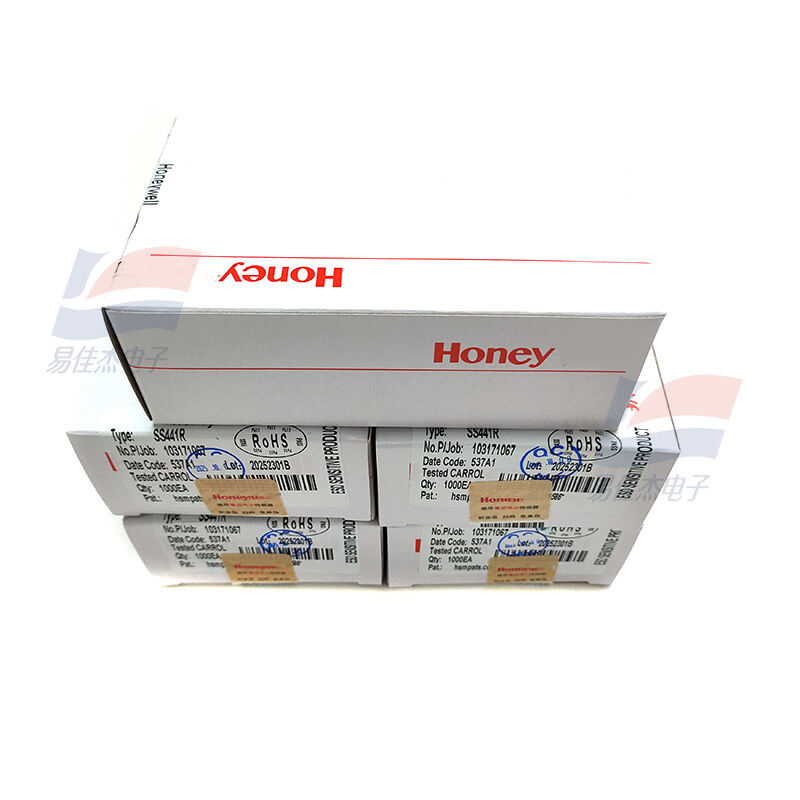

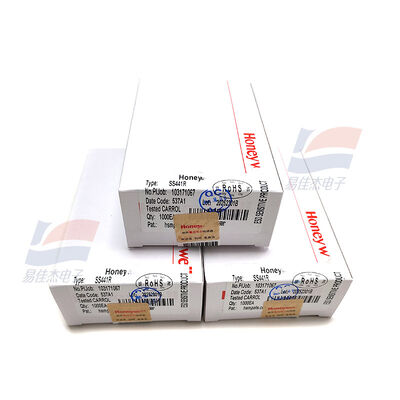

YJJ SS441R সিঙ্গেল-এন্ডেড ডিজিটাল হল সুইচ নন-কন্টাক্ট ম্যাগনেটিক ডিটেকশন জেনারেল চিপ

পণ্যের বর্ণনাঃ

YJJ SS441R একক-শেষ ডিজিটাল হল সুইচ যোগাযোগহীন চৌম্বকীয় সনাক্তকরণ সাধারণ চিপ

বৈশিষ্ট্যঃ

মডেলঃ SS441R

প্রকারঃ এক-পোল ডিজিটাল হল সুইচ (উচ্চ সংবেদনশীলতা), SS440R সিরিজের অংশ, শুধুমাত্র চৌম্বক ক্ষেত্রের দক্ষিণ মেরুতে (S মেরু) সাড়া দেয়, TO-92 পৃষ্ঠ-মাউন্ট প্যাকেজ,শিল্প-গ্রেড বিস্তৃত তাপমাত্রা পরিসীমা, অন্তর্নির্মিত সুরক্ষা, অ-যোগাযোগ চৌম্বকীয় সনাক্তকরণ ইউনিভার্সাল চিপ।

I. প্রাথমিক ওভারভিউ

পণ্যের শ্রেণীবিভাগঃ একক মেরু ডিজিটাল হল প্রভাব সুইচ (Unipolar Hall Switch)

প্রতিক্রিয়া চৌম্বকীয় মেরুঃ শুধুমাত্র দক্ষিণ মেরু (এস মেরু) ট্রিগার, উত্তর মেরুতে কোন কর্ম (এন মেরু)

সংবেদনশীলতাঃ একই সিরিজের সর্বোচ্চ সংবেদনশীলতা (SS440R সিরিজের তিনটি মডেলের মধ্যে সর্বোচ্চ)

প্যাকেজঃ ফ্ল্যাট TO-92, 3-পিন পৃষ্ঠ-মাউন্ট, লোডিং, সহজ তারের

আউটপুটঃ এনপিএন বর্তমান-সিঙ্ক (ট্রল-ডাউন) আউটপুট, ওপেন-ড্রেনে আউটপুট, সরাসরি এমসিইউ আইও, ট্রানজিস্টর, রিলে চালাতে পারে

অন্তর্নির্মিত সুরক্ষাঃ বিপরীত পাওয়ার সাপ্লাই সুরক্ষা, বিপরীত তারের কারণে কোনও চিপ বার্নআউট নেই

II. কোর চৌম্বকীয় পরামিতি (25°C রেফারেন্স)

১ জি = ০.১ এমটি

সাধারণ অপারেটিং পয়েন্ট (বপ চৌম্বকীয় ক্ষেত্রের পরিবাহিতা প্রান্তিক): 75 G (7.5 mT)

সর্বাধিক পরিবাহী চৌম্বক ক্ষেত্রঃ 135 G (13.5 mT)

ন্যূনতম রিলিজ চৌম্বক ক্ষেত্র (Brp নিষ্ক্রিয়করণ থ্রেশহোল্ড): 10 G (1.0 mT)

চৌম্বকীয় হাইস্টেরেসিস পার্থক্য (Bop-Brp): সাধারণ 40 G, অ্যান্টি-জিটার, অ্যান্টি-মিস ট্রিগার

সনাক্তকরণ বৈশিষ্ট্যঃ S মেরু পরিবাহিতা কাছাকাছি, চৌম্বকীয় ক্ষেত্র প্রত্যাহার সংযোগ বিচ্ছিন্ন, কোন latch-up

III. সম্পূর্ণ বৈদ্যুতিক পরামিতি

1. পাওয়ার সাপ্লাই প্যারামিটার

ওয়ার্কিং ভোল্টেজ পরিসীমাঃ ৩.০ ভি ~ ২৪ ভি ডিসি (৩.৩ ভি / ৫ ভি / ১২ ভি / ২৪ ভি সিস্টেমের সাথে সামঞ্জস্যপূর্ণ)

সাধারণ সরবরাহকারী বর্তমানঃ 4 mA (5V সরবরাহ), সর্বোচ্চ 8 mA

সর্বাধিক আউটপুট বর্তমান সিঙ্কঃ 20 mA (ওপেন-ড্রেনে আউটপুট উপরের সীমা)

ফুটো প্রবাহঃ ≤10μA

2. সাড়া বৈশিষ্ট্য পরিবর্তন

আউটপুট উত্থান / পতনের সময়ঃ ≤1.5 μs, উচ্চ গতির সুইচিং

অপারেটিং তাপমাত্রা পরিসীমাঃ -40°C ∼ +150°C (অত্যন্ত বিস্তৃত শিল্প উচ্চ তাপমাত্রা গ্রেড)

সংরক্ষণের তাপমাত্রাঃ -৫৫°সি~১৬৫°সি

পিন সংজ্ঞা (TO-92 সামনের দিকে মুখ করে, পিনগুলি বাম থেকে ডানদিকে মুখ করে)

1 পিনঃ ভিসিসি (পাওয়ার সাপ্লাই পজিটিভ পোল)

2 পিনঃ GND (পাওয়ার সাপ্লাই গ্রাউন্ড)

3 পিনঃ OUT (NPN ওপেন-ড্রেনেজ আউটপুট)

স্পেসিফিকেশনঃ
