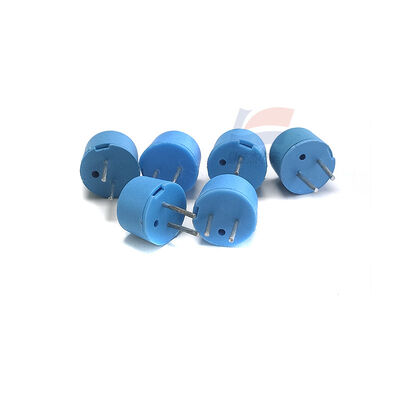

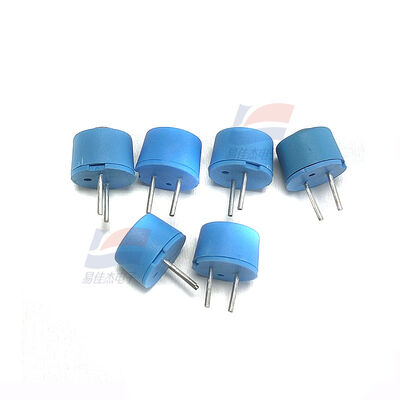

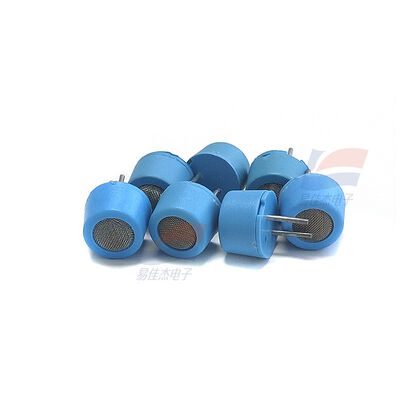

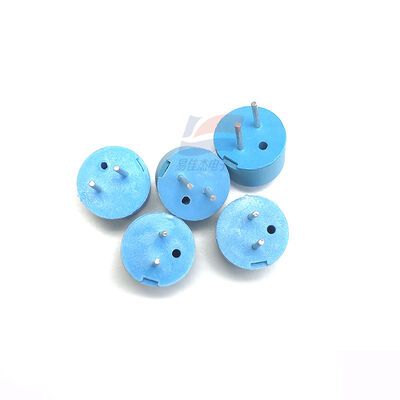

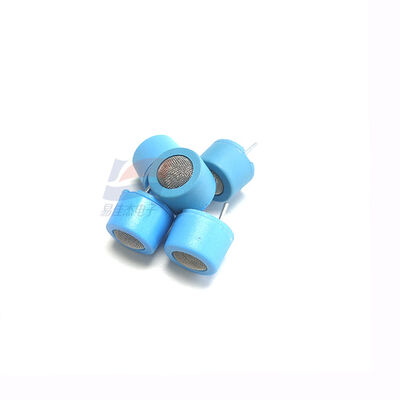

YJJ MQ-D1 গৃহস্থালী গ্যাস ফুটো সনাক্তকরণের জন্য সেমিকন্ডাক্টর গ্যাস সেন্সিং সেন্সর

পণ্যের বিবরণ:

গৃহস্থালী গ্যাস লিকেজ সনাক্তকরণের জন্য YJJ MQ-D1 সেমিকন্ডাক্টর গ্যাস সেন্সিং সেন্সর

বৈশিষ্ট্য:

MQ-D1 সেমিকন্ডাক্টর দাহ্য গ্যাস সেন্সরটি কম-পাওয়ার মডেলের MQ-D সিরিজের অন্তর্গত। এটি বিভিন্ন ধরণের দাহ্য গ্যাস এবং ধোঁয়া সনাক্ত করতে পারে। এটির কম খরচ এবং একটি সাধারণ সার্কিট রয়েছে এবং এটি প্রধানত গৃহস্থালী পরিবেশে গ্যাস লিকেজ সনাক্তকরণের জন্য ব্যবহৃত হয়।

I. মৌলিক সংক্ষিপ্ত বিবরণ

মডেল: MQ-D1

সেন্সিং নীতি: মেটাল অক্সাইড সেমিকন্ডাক্টর (MOS) গ্যাস সেন্সর, দাহ্য গ্যাসের ঘনত্ব বৃদ্ধির সাথে সাথে প্রতিরোধ ক্ষমতা কমে যায় এবং একটি অ্যানালগ ভোল্টেজ সংকেত আউটপুট করে।

প্যাকেজিং: মেটাল কেস TO প্যাকেজিং, 4 পিন (হিটিং ওয়্যার পিন 2 + সিগন্যাল ইলেকট্রোড পিন 2)

কোর পজিশনিং: কম-পাওয়ার ওয়াইড-স্পেকট্রাম দাহ্য গ্যাস সনাক্তকরণ, ঐতিহ্যবাহী MQ-2 এবং MQ-4 এর তুলনায়, কম পাওয়ার খরচ এবং ছোট আকার সহ।

II. সনাক্তকৃত গ্যাস এবং পরিসীমা

1. সনাক্তযোগ্য গ্যাস (ওয়াইড-স্পেকট্রাম টাইপ)

প্রাকৃতিক গ্যাস (মিথেন CH₄), গ্যাস, তরলীকৃত পেট্রোলিয়াম গ্যাস (LPG), হাইড্রোজেন, কার্বন মনোক্সাইড (CO), অ্যাসিটিলিন, গ্যাসোলিন / কেরোসিন বাষ্প, অ্যালকেন, ধোঁয়া, জৈব দাহ্য বাষ্প।

2. পরিমাপ পরিসীমা

500 পিপিএম ~ 10000 পিপিএম (0.05% ~ 1%), মিথেনের জন্য সর্বোত্তম সংবেদনশীলতা।

ক্যালিব্রেশন স্ট্যান্ডার্ড: 0.3% (3000 পিপিএম) মিথেন।

III. সম্পূর্ণ বৈদ্যুতিক প্যারামিটার (মূল ফ্যাক্টরি স্পেসিফিকেশন শীট)

1. পাওয়ার সাপ্লাই এবং হিটিং প্যারামিটার

হিটিং ভোল্টেজ VH: 6.0V DC

লুপ ওয়ার্কিং ভোল্টেজ Vc: ≤ 24V DC

স্ট্যান্ডার্ড লোড রেজিস্ট্যান্স RL = 51Ω

হিটিং পাওয়ার খরচ: কম-পাওয়ার ডিজাইন, সাধারণ MQ সিরিজের সেন্সরগুলির চেয়ে অনেক কম।

2. গ্যাস সেন্সর বৈদ্যুতিক বৈশিষ্ট্য

পরিষ্কার বাতাসের আউটপুট ভোল্টেজ: V₀ = 0.7 ~ 1.6 V

ক্যালিব্রেটেড গ্যাস (0.3% মিথেন) আউটপুট ভোল্টেজ: V₁ ≥ 2.5 V

প্রতিক্রিয়া সময় (T₉₀): ≤ 30 s (গ্যাস স্থিতিশীল আউটপুটে পৌঁছায়)

পুনরুদ্ধার সময়: ≤ 60 s (গ্যাস ছেড়ে বেসলাইনে ফিরে আসা)

3. কাজের পরিবেশ

অপারেটিং তাপমাত্রা: -10℃ ～ +45℃

স্টোরেজ তাপমাত্রা: -20℃ ～ +50℃

পরিবেশগত আর্দ্রতা: ≤ 90% RH (কোন ঘনীভবন নেই)

বায়ুমণ্ডলীয় চাপ: 650 ~ 800 mmHg

দীর্ঘমেয়াদী স্থিতিশীলতা: 24-ঘন্টা অবিচ্ছিন্ন কাজের চক্র, বেসলাইন ভোল্টেজ ড্রিফট **±15% এর মধ্যে**

4. পিন সংজ্ঞা (4-পিন ইউনিভার্সাল)

1, 2 পিন: হিটিং ওয়্যার (VH) (কোন পোলারিটি নেই)

3, 4 পিন: সিগন্যাল টার্মিনাল (Vc/RL) (গ্যাস সেন্সরের উভয় প্রান্তে)

IV. পণ্যের মূল বৈশিষ্ট্য

কম পাওয়ার খরচ: D সিরিজের জন্য এক্সক্লুসিভ কম-পাওয়ার হিটিং ডিজাইন, ব্যাটারি-চালিত এবং পোর্টেবল ডিভাইসের জন্য উপযুক্ত।

উচ্চ সংবেদনশীলতা: মিথেন, তরলীকৃত গ্যাস, গ্যাস, ধোঁয়া এবং জৈব দাহ্য বাষ্পের প্রতি ভাল প্রতিক্রিয়া।

চমৎকার দীর্ঘমেয়াদী স্থিতিশীলতা, দীর্ঘ জীবনকাল এবং পরিবেশগত হস্তক্ষেপের প্রতি ভাল প্রতিরোধ ক্ষমতা।

সরল পেরিফেরাল সার্কিট, শুধুমাত্র হিটিং পাওয়ার সাপ্লাই + ভোল্টেজ ডিভাইডার স্যাম্পলিং প্রয়োজন, একক-চিপ ADC সরাসরি পড়ে।

কম খরচ, বড় আকারের গৃহস্থালী যন্ত্রপাতির ব্যাপক উৎপাদনের জন্য উপযুক্ত।

প্রিহিটিং প্রয়োজন (স্থিতিশীল পরিমাপের জন্য প্রাথমিক পাওয়ার-অন প্রিহিটিং ≥ 5 মিনিট)

V. প্রধান অ্যাপ্লিকেশন এবং অ্যাপ্লিকেশন পরিস্থিতি

1. মূল অ্যাপ্লিকেশন

গৃহস্থালী গ্যাস লিকেজ অ্যালার্ম (প্রাকৃতিক গ্যাস, তরলীকৃত গ্যাস, শহুরে গ্যাস লিকেজ সনাক্তকরণ)

2. সমস্ত পরিস্থিতিতে সম্প্রসারণ

হোম সিকিউরিটি: রান্নাঘরের গ্যাস লিকেজ সনাক্তকরণ, গ্যাস ওয়াটার হিটার / ওয়াল-মাউন্টেড ফার্নেসের জন্য গ্যাস লিকেজ পর্যবেক্ষণ।

শিল্প ও বেসামরিক: ছোট আকারের দাহ্য গ্যাস লিকেজ পরিদর্শন, পাইপলাইন গ্যাস লিকেজ সনাক্তকরণ।

পরিবেশ পর্যবেক্ষণ: অভ্যন্তরীণ দাহ্য গ্যাস, ধোঁয়া এবং দাহ্য বাষ্পের অতিরিক্ত সীমা সনাক্তকরণ।

ছোট অ্যাপ্লায়েন্স ইন্টিগ্রেশন: গ্যাস স্টোভ সুরক্ষা, শুকানোর / গরম করার সরঞ্জামের জন্য গ্যাস সুরক্ষা মডিউল।

সরল সরঞ্জাম: পোর্টেবল গ্যাস ডিটেক্টর, গ্যারেজ / বেসমেন্ট দাহ্য গ্যাস পর্যবেক্ষণ, সাধারণ স্মোক অ্যালার্ম।
