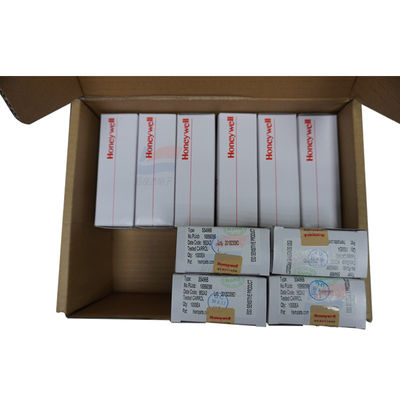

YJJ SS496A লিনিয়ার হল ইফেক্ট সেন্সর ব্যবহৃত দৃশ্যকল্প যেমন অবস্থান সনাক্তকরণ এবং মোটর নিয়ন্ত্রণ

পণ্যের বিবরণ:

SS496A লিনিয়ার হল ইফেক্ট সেন্সর পজিশন ডিটেকশন এবং মোটর কন্ট্রোলের মতো ব্যবহৃত পরিস্থিতি

বৈশিষ্ট্য:

SS496A হল একটি রেশিও-টাইপ লিনিয়ার হল ইফেক্ট সেন্সর যা -. দ্বারা চালু করা হয়েছে। আউটপুট ভোল্টেজ চৌম্বকীয় ক্ষেত্রের তীব্রতার সাথে রৈখিকভাবে সম্পর্কিত। এটি পজিশন ডিটেকশন, স্পিড মেজারমেন্ট এবং মোটর কন্ট্রোলের মতো অ্যাপ্লিকেশনের জন্য উপযুক্ত। নিম্নলিখিতটি অফিসিয়াল এবং অথরিটেটিভ ইলেকট্রনিক কম্পোনেন্ট প্ল্যাটফর্ম থেকে একত্রিত একটি বিস্তারিত প্যারামিটার বিবরণ:

কোর সেন্সিং প্যারামিটার

প্যারামিটার ক্যাটাগরি নির্দিষ্ট সূচক

সেন্সিং টাইপ রেশিও-টাইপ লিনিয়ার হল ইফেক্ট, আউটপুট ভোল্টেজ চৌম্বকীয় ক্ষেত্রের তীব্রতার সাথে রৈখিকভাবে পরিবর্তিত হয়

চৌম্বকীয় ক্ষেত্র পরিমাপের পরিসীমা −670 গাউস থেকে +670 গাউস (অর্থাৎ, −67 mT থেকে +67 mT)

সংবেদনশীলতা সাধারণ মান 1.5 mV/G, কিছু ডেটা সাধারণ মান 2.7 mV/G নির্দেশ করে, চৌম্বকীয় ক্ষেত্রের সূক্ষ্ম পরিবর্তনগুলি সঠিকভাবে ক্যাপচার করতে সক্ষম

জিরো-পয়েন্ট আউটপুট ভোল্টেজ 0 গাউস চৌম্বকীয় ক্ষেত্র, সাধারণ মান 2.5V ± 0.075V (নমিনাল 5V পাওয়ার সাপ্লাই পরিস্থিতির সাথে সামঞ্জস্যপূর্ণ)

আউটপুট ভোল্টেজ পরিসীমা সর্বনিম্ন 0.2V থেকে (সাপ্লাই ভোল্টেজ - 0.2V), সাধারণ 0.4V থেকে (সাপ্লাই ভোল্টেজ - 0.4V), প্রশস্ত ভোল্টেজ আউটপুট পরিসীমা

লিনিয়ারিটি লিনিয়ার ত্রুটি পূর্ণ স্কেলের 1.5% অতিক্রম করে না, চৌম্বকীয় ক্ষেত্র এবং ভোল্টেজ রূপান্তরের রৈখিক নির্ভুলতা নিশ্চিত করে

তাপমাত্রা ড্রিফট জিরো-পয়েন্ট ড্রিফট ±0.04% - ±0.07%/°C; সংবেদনশীলতা ড্রিফট ≤ -0.00% থেকে +0.07%/°C যখন < 25°C, ≤ -0.02% থেকে +0.06%/°C যখন ≥ 25°C, উচ্চ-তাপমাত্রার পরিবেশে স্থিতিশীল কর্মক্ষমতা

প্রতিক্রিয়া সময় 1μs পর্যন্ত, উচ্চ-গতির ডাইনামিক চৌম্বকীয় ক্ষেত্র সনাক্তকরণ পরিস্থিতির জন্য উপযুক্ত

বৈদ্যুতিক প্যারামিটার

প্যারামিটার ক্যাটাগরি নির্দিষ্ট সূচক

অপারেটিং ভোল্টেজ সর্বনিম্ন 4.5V, সর্বোচ্চ 10.5V, নমিনাল সাপ্লাই ভোল্টেজ 5V বা 9V

স্ট্যাটিক অপারেটিং কারেন্ট সাধারণ মান 8mA, কিছু স্পেসিফিকেশন সর্বোচ্চ 8700μA নির্দেশ করে, ব্যাটারি-চালিত ডিভাইসের জন্য উপযুক্ত লো পাওয়ার কনসাম্পশন বৈশিষ্ট্য

সর্বোচ্চ আউটপুট কারেন্ট 10mA পর্যন্ত, কিছু ছোট লোড সরাসরি ড্রাইভ করতে পারে, অতিরিক্ত ড্রাইভিং সার্কিটের প্রয়োজন নেই

পরিবেশগত এবং শারীরিক প্যারামিটার

প্যারামিটার ক্যাটাগরি নির্দিষ্ট সূচক

অপারেটিং তাপমাত্রা −40℃ থেকে 150℃, শিল্প উচ্চ-তাপমাত্রা এবং বহিরঙ্গন নিম্ন-তাপমাত্রা চরম পরিবেশের জন্য উপযুক্ত

প্যাকেজ ফর্ম সাধারণত TO - 92 থ্রু-হোল প্যাকেজিং, SOT - 23 সারফেস-মাউন্ট প্যাকেজিংও উপলব্ধ, 3-পিন ডিজাইন, ওয়েল্ডিং এবং ইন্টিগ্রেশনের জন্য সুবিধাজনক

শারীরিক আকার TO - 92 প্যাকেজিং, দৈর্ঘ্য 4.06mm, প্রস্থ 1.6mm, উচ্চতা 3mm, ছোট আকার, ইনস্টলেশন স্থান সাশ্রয় করে

ইনস্টলেশন পদ্ধতি থ্রু-হোল প্যাকেজিং থ্রু-হোল ইনস্টলেশন সমর্থন করে, সারফেস-মাউন্ট প্যাকেজিং সারফেস-মাউন্টিং সমর্থন করে, বিভিন্ন PCB ডিজাইন প্রয়োজনীয়তার জন্য উপযুক্ত

কমপ্লায়েন্স এবং অন্যান্য প্যারামিটার

প্যারামিটার ক্যাটাগরি নির্দিষ্ট সূচক

কমপ্লায়েন্স সার্টিফিকেশন EU ROHS স্ট্যান্ডার্ড মেনে চলে, মার্কিন ECCN-এ EAR99 হিসাবে শ্রেণীবদ্ধ, একাধিক দেশে ইলেকট্রনিক ডিভাইস কমপ্লায়েন্স প্রয়োজনীয়তার সাথে সামঞ্জস্যপূর্ণ

কোর বৈশিষ্ট্য নির্ভুলতা এবং তাপমাত্রা স্থিতিশীলতা উন্নত করার জন্য ইন্টিগ্রেটেড লেজার মাইক্রো-অ্যাডজাস্টেবল ফিল্ম রেজিস্টর; আউটপুটে যান্ত্রিক এবং থার্মাল স্ট্রেসের প্রভাব কমাতে চার-এলিমেন্ট হল সেন্সিং এলিমেন্ট ব্যবহার করে

অ্যাপ্লিকেশন সামঞ্জস্য ব্রাশবিহীন মোটর রোটর পজিশন ডিটেকশন, স্পিড মেজারমেন্ট, শিল্প নিয়ন্ত্রণ এবং কনজিউমার ইলেকট্রনিক্স পরিস্থিতিতে ডিসপ্লেসমেন্ট সেন্সিংয়ের সাথে সামঞ্জস্যপূর্ণ, উচ্চ-নির্ভুলতা চৌম্বকীয় ক্ষেত্র পরিমাপ সরঞ্জামের জন্যও উপযুক্ত।
