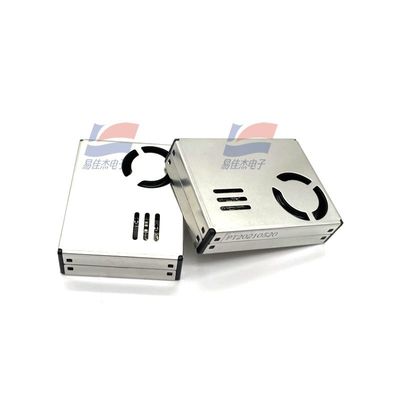

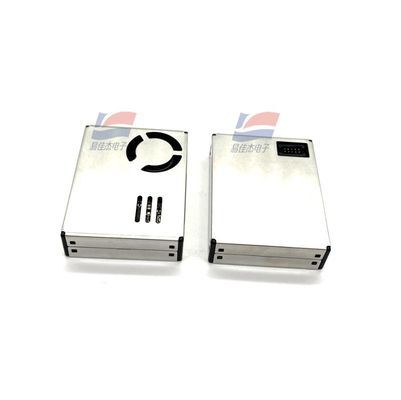

YJJ PMS9103M লেজার স্প্রেটিং টাইপ পার্টিকুলেট ম্যাটার সেন্সর যা বায়ুতে পার্টিকুলেট ম্যাটার ঘনত্ব পর্যবেক্ষণের জন্য ব্যবহৃত হয়

পণ্যের বর্ণনাঃ

YJJ PMS9103M লেজার স্প্রেটিং টাইপ পার্টিকুলেট ম্যাটার সেন্সর যা বায়ুতে পার্টিকুলেট ম্যাটার ঘনত্ব পর্যবেক্ষণের জন্য ব্যবহৃত হয়

বৈশিষ্ট্যঃ

পিএমএস৯১০৩এম হল লেজার ছড়িয়ে দেওয়ার নীতির উপর ভিত্তি করে একটি ডিজিটাল সাধারণ উদ্দেশ্যযুক্ত কণা উপাদান সেন্সর।এটা ক্রমাগত সংগ্রহ এবং ইউনিট ভলিউম প্রতি বায়ু মধ্যে বিভিন্ন ব্যাসার্ধের স্থির কণা সংখ্যা গণনা করতে পারেন, এবং এটিকে ভর ঘনত্বে রূপান্তরিত করে, যা তারপর একটি ডিজিটাল ইন্টারফেসের মাধ্যমে আউটপুট হয়।

এর প্রধান পরামিতিগুলির বিস্তারিত বিবরণ নিচে দেওয়া হলঃ

টেকনিক্যাল স্পেসিফিকেশন

পার্টিকুলেট ম্যাটার পরিমাপ পরিসীমাঃ তিনটি কণা আকারের চ্যানেল সমর্থন করেঃ 0.3 - 1.0 μm, 1.0 - 2.5 μm, এবং 2.5 - 10 μm।

কণা গণনার দক্ষতাঃ 0.3 μm কণা আকারে 50% এবং ≥ 0.5 μm কণা আকারে ≥ 98%।

কণা ভর ঘনত্বের কার্যকর পরিমাপ পরিসীমাঃ 0-500 মাইক্রোগ্রাম প্রতি ঘন মিটার (PM2.5 মান মান) ।

কণা ভর ঘনত্বের সর্বাধিক পরিসীমাঃ ≥ 1000 মাইক্রোগ্রাম প্রতি ঘন মিটার (PM2.5 মান মান) । 1000 μg/m3 এর বেশি মান প্রকৃত পরিমাপের উপর ভিত্তি করে করা উচিত।

রেজোলিউশনঃ ১ মাইক্রোগ্রাম প্রতি ঘন মিটার (μg/m3) ।

ধারাবাহিকতাঃ 100 থেকে 500 μg/m3 এর মধ্যে, এটি ±10% (PM2.5 মান মান); 0 থেকে 100 μg/m3 এর মধ্যে, এটি ±10 μg/m3।

নমুনা সংগ্রহের পরিমাণঃ ০.১ লিটার (এল) ।

প্রতিক্রিয়া সময়ঃ একক প্রতিক্রিয়া সময় < ১ সেকেন্ড, মোট প্রতিক্রিয়া সময় ≤ ১০ সেকেন্ড।

পাওয়ার সাপ্লাই প্রয়োজনীয়তাঃ DC ভোল্টেজঃ সাধারণ মানঃ 5.0V, ন্যূনতম মানঃ 4.5V, সর্বোচ্চ মানঃ 5.5V; কাজের বর্তমানঃ ≤ 100 mA, স্ট্যান্ডবাই বর্তমানঃ ≤ 2 mA।

ডেটা ইন্টারফেস স্তরঃ টিটিএল স্তর, ৩.৩ ভোল্ট লজিক (নিম্ন স্তর < ০.৮ ভোল্ট, উচ্চ স্তর > ২.৭ ভোল্ট) ।

কাজের পরিবেশঃ তাপমাত্রা পরিসীমা -১০ থেকে +৬০°C, আর্দ্রতা পরিসীমা ০ থেকে ৯৫% (কোন ঘনীভবন নেই) ।

সংরক্ষণের পরিবেশঃ তাপমাত্রা -৪০ থেকে +৮৫ ডিগ্রি সেলসিয়াস।

নির্ভরযোগ্যতাঃ ব্যর্থতার মধ্যবর্তী সময় (এমটিবিএফ) ≥ ৫ বছর।

আকারঃ সর্বোচ্চ ৪৮ × ৪০ × ১২ মিলিমিটার (মিমি) ।

ইন্টারফেস সংজ্ঞা

PMS9103M একটি 8-পিন ইন্টারফেস ব্যবহার করে। পিন সংজ্ঞা নিম্নরূপঃ

PIN1 (VCC): ইতিবাচক পাওয়ার সাপ্লাই (+5V)

PIN2 (GND): নেতিবাচক পাওয়ার সাপ্লাই

PIN3 (SET): সেটিং পিন, TTL স্তর @ 3.3V, উচ্চ স্তর বা খোলা সার্কিট স্বাভাবিক অপারেশন অবস্থা, নিম্ন স্তর ঘুমের অবস্থা

PIN4 (RXD): সিরিয়াল পোর্ট রিসিভিং পিন, TTL স্তর @ 3.3V

PIN5 (TXD): সিরিয়াল পোর্ট ট্রান্সমিশন পিন, TTL স্তর @ 3.3V

PIN6 (RESET): মডিউল রিসেট সংকেত, TTL স্তর @ 3.3V, নিম্ন স্তরের রিসেট

PIN7, PIN8: NC (কোন সংযোগ নেই) মনোযোগের জন্য নোট

সেন্সরটির জন্য 5 ভোল্ট পাওয়ার সাপ্লাই প্রয়োজন, তবে যোগাযোগ এবং নিয়ন্ত্রণ পিনগুলির জন্য 3.3 ভোল্টের স্তরের প্রয়োজন। যদি 5 ভোল্ট চালিত এমসিইউ সংযুক্ত থাকে তবে একটি স্তর রূপান্তর সার্কিট যুক্ত করা দরকার।

SET এবং RESET পিনগুলির অভ্যন্তরীণ টান-আপ প্রতিরোধ রয়েছে এবং যখন ব্যবহার করা হয় না তখন ভাসমান থাকতে পারে।

ঘুমের ফাংশন ব্যবহার করার সময়, ফ্যানটি পুনরায় চালু করার জন্য কমপক্ষে 30 সেকেন্ডের স্থিতিশীল সময় প্রয়োজন।তথ্যের সঠিকতা নিশ্চিত করার জন্য ঘুম থেকে জেগে ওঠার পর কাজের সময়টি কমপক্ষে ৩০ সেকেন্ডের জন্য সুপারিশ করা হয়.
