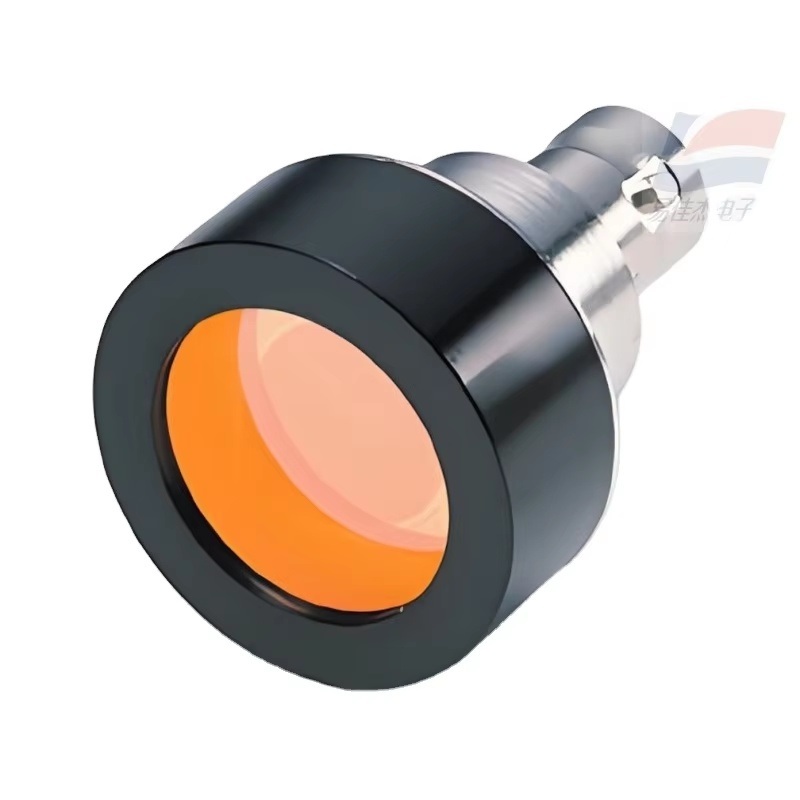

YJJ S9219 S9219-01 সিলিকন ফটোডায়োড দৃশ্যমান আলো সনাক্তকরণের জন্য ব্যবহৃত হয়

পণ্যের বর্ণনা:

YJJ S9219 S9219-01 সিলিকন ফটোডায়োড দৃশ্যমান আলো সনাক্তকরণের জন্য ব্যবহৃত হয়

বৈশিষ্ট্য:

S9219 ফটোডায়োড হল হামামাতসু ফটোনিক্স দ্বারা উৎপাদিত একটি সিলিকন ফটোডায়োড। এটি প্রধানত দৃশ্যমান আলো সনাক্তকরণের জন্য ব্যবহৃত হয় এবং এতে উচ্চ সংবেদনশীলতা এবং দ্রুত প্রতিক্রিয়ার বৈশিষ্ট্য রয়েছে। নিম্নলিখিতগুলি এর মূল পরামিতিগুলির বিস্তারিত বর্ণনা:

মৌলিক পরামিতি

আলো গ্রহণকারী পৃষ্ঠ:

S9219: φ11.3 মিমি (বৃত্তাকার)

S9219-01: 3.6×3.6 মিমি (বর্গাকার)

পিক্সেল সংখ্যা: 1 (একক পিক্সেল)

প্যাকেজিং প্রকার: মেটাল প্যাকেজিং, CIE ফিল্টার সহ (দৃশ্যমান আলো ফিল্টারিং)

তাপ অপচয় পদ্ধতি: নন-কুলিং টাইপ

বৈদ্যুতিক বৈশিষ্ট্য

‌বিপরীত ভোল্টেজ (সর্বোচ্চ মান)‌: 5 V

সংবেদনশীলতা তরঙ্গদৈর্ঘ্য পরিসীমা: 380–780 nm (দৃশ্যমান আলো)

সর্বোচ্চ সংবেদনশীলতা তরঙ্গদৈর্ঘ্য (সাধারণ মান): 550 nm (সবুজ আলো)

সংবেদনশীলতা (সাধারণ মান):

S9219: 0.24 A/W

S9219-01: 0.22 A/W

ডার্ক কারেন্ট (সর্বোচ্চ মান):

S9219: 500 pA

S9219-01: 50 pA

রাইজ টাইম (সাধারণ মান):

S9219: 2.5 μs

S9219-01: 0.5 μs

ক্যাপাসিট্যান্স (সাধারণ মান):

S9219: 1100 pF

S9219-01: 150 pF

অন্যান্য বৈশিষ্ট্য

‌স্পেকট্রাল সংবেদনশীলতা‌: মানব চোখের প্রতিক্রিয়া বক্ররেখার অনুরূপ, শিখর 550 nm ‌-এ

পরিমাপের শর্তাবলী:

তাপমাত্রা: 25°C

ডার্ক কারেন্ট পরীক্ষা: VR = 10 mV

রাইজ টাইম পরীক্ষা: VR = 0 V, f = 1 kHz

অ্যাপ্লিকেশন দৃশ্য

অপটিক্যাল পরিমাপ, অপটিক্যাল যোগাযোগ এবং পরিবেশগত পর্যবেক্ষণের মতো দৃশ্যমান আলো সনাক্তকরণ ক্ষেত্রগুলির জন্য উপযুক্ত, যার জন্য দ্রুত প্রতিক্রিয়া এবং উচ্চ সংবেদনশীলতা প্রয়োজন।

স্পেসিফিকেশন:
