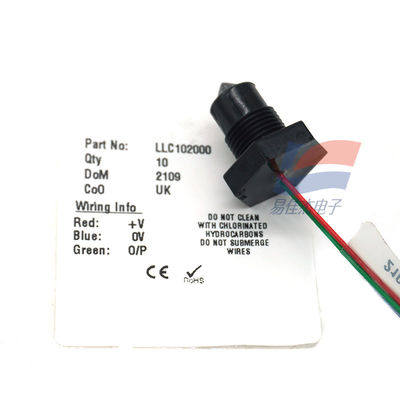

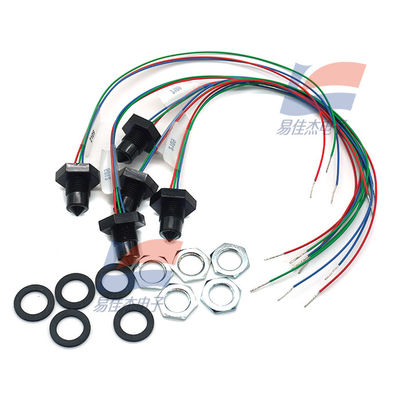

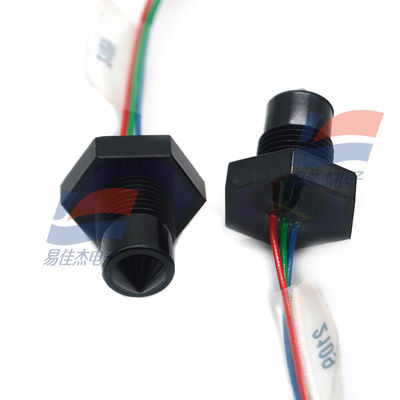

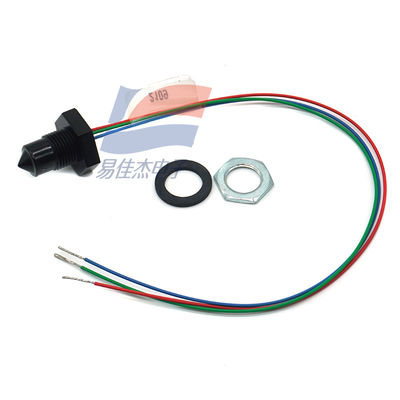

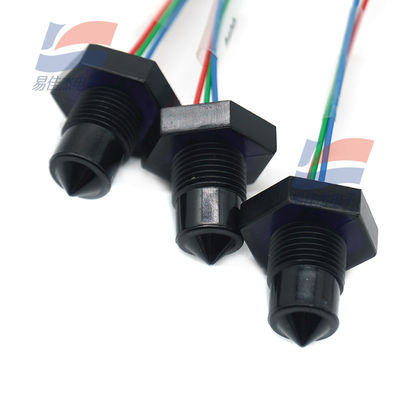

YJJ LLC102000 ডিজিটাল আউটপুট লেভেল সেন্সর যা তরল স্তরের নিরীক্ষণের জন্য শিল্প পরিস্থিতিতে ব্যবহৃত হয়

পণ্যের বর্ণনা:

YJJ LLC102000 ডিজিটাল আউটপুট লেভেল সেন্সর শিল্প পরিস্থিতিতে তরল স্তর নিরীক্ষণের জন্য ব্যবহৃত হয়

বৈশিষ্ট্য:

LLC102000 হল যুক্তরাজ্যের SST সেন্সিং কোম্পানির তৈরি একটি স্ট্যান্ডার্ড টাইপ ফটোইলেকট্রিক তরল স্তর সেন্সর, যা শিল্প পরিস্থিতিতে ব্যবহারের জন্য ডিজাইন করা হয়েছে। এটি চলমান অংশ ছাড়াই সলিড-স্টেট প্রযুক্তি ব্যবহার করে এবং একক-বিন্দু তরল স্তরের অন-অফ সনাক্তকরণ করতে পারে। সীমিত স্থানযুক্ত ইনস্টলেশন পরিস্থিতিতে এটি উপযুক্ত। এখানে বিস্তারিত প্যারামিটার বর্ণনা দেওয়া হলো:

মূল বৈদ্যুতিক পরামিতি

প্যারামিটারের নির্দিষ্ট সূচক

বিদ্যুৎ সরবরাহ ভোল্টেজ সর্বাধিক + 15.4Vdc

বিদ্যুৎ সরবরাহ কারেন্ট সর্বাধিক 2.5mA (15.4Vdc বিদ্যুৎ সরবরাহ অবস্থায়)

আউটপুট প্রকার ট্রানজিস্টর আউটপুট, TTL সামঞ্জস্যপূর্ণ পুশ-পুল আউটপুট আউটপুট কারেন্ট: 100mA

আউটপুট স্তরের বৈশিষ্ট্য: যখন উপাদান নম্বর D3 এর পরে "L" থাকে, তখন বাতাসে আউটপুট স্তর কম থাকে; অন্যথায়, এটি উচ্চ থাকে।

আউটপুট ভোল্টেজ: যখন আউটপুট উচ্চ হয়, Vout = Vs - 1V (সর্বোচ্চ মান); যখন আউটপুট কম হয়, Vout = 0V + 0.5V (সর্বোচ্চ মান); যখন কোনো আউটপুট কারেন্ট নেই (Iout = 0mA), আউটপুট উচ্চ স্তর Vout = Vs - 0.3V (সর্বোচ্চ মান), এবং আউটপুট নিম্ন স্তর Vout = 0V + 0.1V (সর্বোচ্চ মান)।

শারীরিক এবং ইনস্টলেশন পরামিতি

প্যারামিটারের নির্দিষ্ট সূচক

শেলের উপাদান পলিসালফোন

ইনস্টলেশন পদ্ধতি থ্রেডেড ইনস্টলেশন, M12x1 - 8g থ্রেড স্পেসিফিকেশন সহ

উপযুক্ত ইনস্টলেশন ছিদ্রের ব্যাস প্রায় 12.5 ± 0.3 মিমি

টাইটনিং টর্ক সর্বাধিক 1.5N・m (অর্থাৎ 13.26 ইঞ্চি পাউন্ড)

সংযোগ লাইনের কনফিগারেশন 250 মিমি লিড তার, টিন-প্লেটেড তারের প্রান্ত সহ

পরিবেশগত এবং সহনশীলতা পরামিতি

প্যারামিটারের নির্দিষ্ট সূচক

অপারেটিং তাপমাত্রা স্ট্যান্ডার্ড প্রকার, -25°C থেকে + 80°C

সংরক্ষণ তাপমাত্রা স্ট্যান্ডার্ড প্রকার, -30°C থেকে + 85°C

সর্বোচ্চ চাপ ক্ষমতা সিল intact থাকলে 7bar পর্যন্ত

অন্যান্য মূল বৈশিষ্ট্য

মোট অভ্যন্তরীণ প্রতিফলন অপটিক্সের নীতি ব্যবহার করে, যখন সেন্সিং প্রান্তটি তরল দ্বারা আবৃত থাকে, তখন ইনফ্রারেড আলোর প্রতিসরণের পরিবর্তন আউটপুট স্তরের সুইচিং ট্রিগার করে, তরল স্তর সনাক্তকরণ অর্জন করে;

এটিতে বৈদ্যুতিক সুরক্ষা কর্মক্ষমতা রয়েছে, যা CE মানগুলির সাথে সঙ্গতিপূর্ণ, জটিল শিল্প ইলেক্ট্রোম্যাগনেটিক পরিবেশের জন্য উপযুক্ত;

কোনো চলমান অংশ নেই, যা ব্যবহারের সময় ত্রুটির ঝুঁকি কমাতে পারে এবং একটি কমপ্যাক্ট আকার রয়েছে, যা সীমিত স্থানযুক্ত পরিস্থিতিতে ইনস্টলেশনের জন্য উপযুক্ত।
