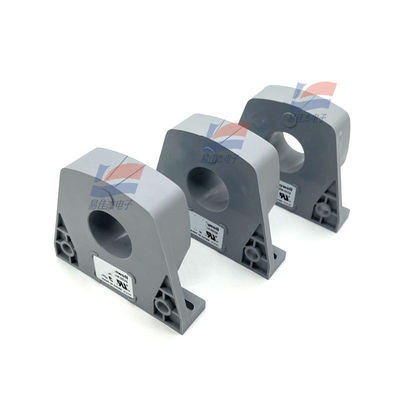

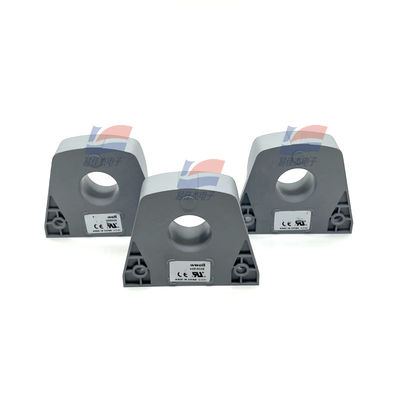

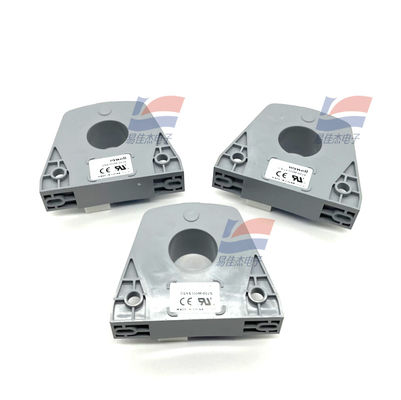

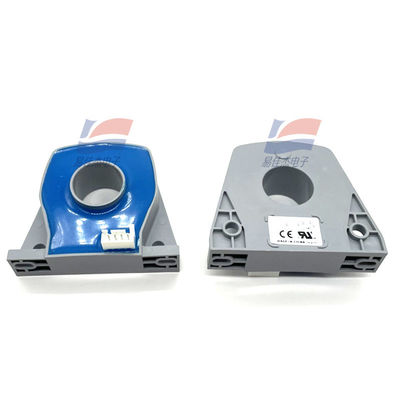

YJJ CSNS300M-002S ±600A উচ্চ-নির্ভুল কারেন্ট সেন্সর যা কারেন্ট পরিমাপ শিল্প ক্ষেত্রে ব্যবহৃত হয়

পণ্যের বর্ণনা:

YJJ CSNS300M-002S ±600A উচ্চ-নির্ভুল কারেন্ট সেন্সর শিল্প ক্ষেত্রে কারেন্ট পরিমাপের জন্য ব্যবহৃত হয়

বৈশিষ্ট্য:

CSNS300M-002S ক্লোজড-লুপ কারেন্ট সেন্সর, চৌম্বক ক্ষতিপূরণ নীতির উপর ভিত্তি করে। ডিসি, এসি এবং পালস কারেন্ট পরিমাপের জন্য প্রাথমিক এবং গৌণ দিকের সার্কিটের মধ্যে বৈদ্যুতিক নিরোধক।

বৈদ্যুতিক পরামিতি

রেটেড কারেন্ট: 300a.t RMS (রেটেড মান)

পরিমাপের পরিসীমা: 0~ 600a. t(DC~AC Peak)

পরিমাপ করা প্রতিরোধ (70 ° C এ): Rm the Rm min Max

18V সহ, 300a.t Max এ: 5ohm 82ohm

T Max: 5ohm 25ohm

অ্যানালগ আউটপুট কারেন্ট (50A এ): 150mA

টার্নের অনুপাত: 1/2000

নির্ভুলতা (25 ° C): প্লাস বা মাইনাস 0.75% ln এর চেয়ে ভালো

বিদ্যুৎ সরবরাহ ভোল্টেজ: 12~18VDC(5%)

নিরোধক: 6KVrms/50KHz/1 মিনিট

সঠিকতা - গতিশীল পরামিতি

শূন্য অফসেট কারেন্ট (25 ° C): + / - 0.30 mA এর চেয়ে ভালো

অফসেট কারেন্ট তাপমাত্রা প্রবাহ (0 ~ 70 ° C): + / - 0.60 mA এর চেয়ে ভালো

রৈখিকতা: 0.20% এর চেয়ে ভালো

প্রতিক্রিয়া সময়: 500ns এর চেয়ে ভালো

ফ্রিকোয়েন্সি ব্যান্ডউইথ: DC~150 KHz

Dl /dT নির্ভুলতা ট্র্যাকিং: 100A/ s এর চেয়ে ভালো

প্রযুক্তিগত সূচক

অপারেটিং তাপমাত্রা পরিসীমা: - 40 ~ 85 ° C

সংরক্ষণ তাপমাত্রা পরিসীমা: - 40 ~ 90 ° C

বিদ্যুৎ খরচ: 20mA প্লাস আউটপুট কারেন্ট

ডেপুটি প্রতিরোধ (+ 70 ° C): 31 Ω

সেন্সর হাউজিং: উত্তাপযুক্ত প্লাস্টিক হাউজিং

সংযোগের রূপ (প্রাথমিক): ছিদ্র

সংযোগের রূপ (গৌণ): 4-পিন সংযোগকারী

স্পেসিফিকেশন:
