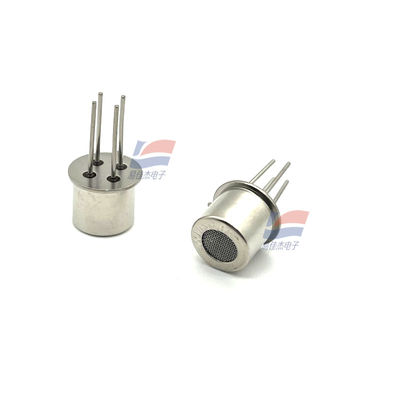

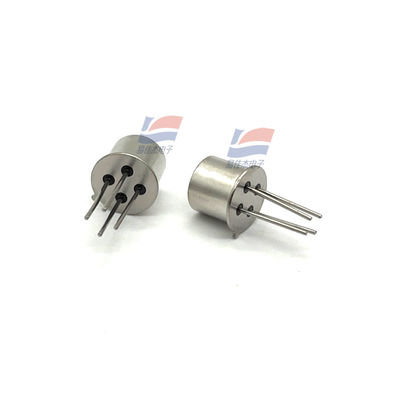

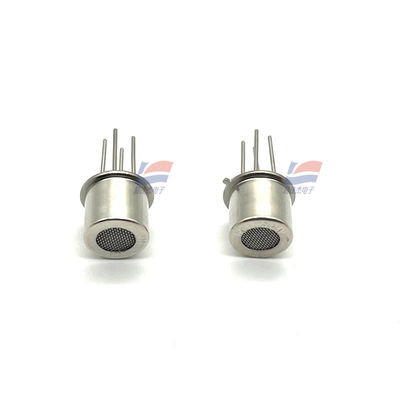

YJJ MP801 0.5-1000PPM Metal Oxide Semiconductor (MOS) Air Quality Sensor

পণ্যের বিবরণ:

YJJ MP801 0.5 - 1000PPM মেটাল অক্সাইড সেমিকন্ডাক্টর (MOS) এয়ার কোয়ালিটি সেন্সর

বৈশিষ্ট্য:

MP801 একটি মেটাল অক্সাইড সেমিকন্ডাক্টর (MOS) এয়ার কোয়ালিটি সেন্সর, যা বেনজিন, -, ফর্মালডিহাইড, অ্যালকোহল এবং ধোঁয়ার প্রতি সংবেদনশীল। এর সাধারণ সনাক্তকরণ পরিসীমা 0.5 - 1000 পিপিএম (অ্যালকোহল দ্বারা পরিমাপ করা), এবং স্ট্যান্ডার্ড পরীক্ষার শর্তাবলী হল 20 ± 2 ℃, 65 ± 5% RH, একটি প্রিহিটিং সময় সহ ≥ 48 ঘন্টা।

প্যারামিটার প্রতীক / ইউনিট সাধারণ মান / পরিসীমা মন্তব্য

সনাক্তকৃত গ্যাস — বেনজোয়িক অ্যাসিড, -, ফর্মালডিহাইড, অ্যালকোহল, ধোঁয়া নন-সিলেক্টিভ, একাধিক VOCs এবং ধোঁয়ার প্রতি সংবেদনশীল

সনাক্তকরণ পরিসীমা পিপিএম 0.5 - 1000 (অ্যালকোহল) ডেটা অ্যালকোহলের উপর ভিত্তি করে, অন্যান্য গ্যাসের জন্য ক্রমাঙ্কন প্রয়োজন

লুপ ভোল্টেজ Vc ≤ 24 V DC স্ট্যান্ডার্ড পরীক্ষা Vc = 5.0 ± 0.1 V

হিটিং ভোল্টেজ Vh 5.0 ± 0.1 V AC/DC সামঞ্জস্যতা নিশ্চিত করার জন্য স্থিতিশীল পাওয়ার সাপ্লাই প্রয়োজন

লোড রেজিস্ট্যান্স Rl ভোল্টেজ আউটপুটে রেজিস্ট্যান্স পরিবর্তন রূপান্তর করার জন্য ভোল্টেজ বিভাজন দ্বারা সামঞ্জস্যযোগ্য

হিটিং রেজিস্ট্যান্স Rh 95 ± 10 Ω (ঘরের তাপমাত্রা) প্রকৃত পরিমাপ থেকে, এটি বিভিন্ন ব্যাচের জন্য প্রায় 85 - 130 Ω এর মধ্যে পরিবর্তিত হয়, প্রকৃত পরিমাপ / ব্যাচ স্পেসিফিকেশন দেখুন

হিটিং পাওয়ার কনসাম্পশন Ph ≤ 300 mW অন্যান্য ডেটাও ≤ 240 mW দেখায়, এটি একটি ব্যাচ পার্থক্য

সংবেদনশীল বডি রেজিস্ট্যান্স Rs 1 kΩ - 15 kΩ (10 পিপিএম অ্যালকোহল) গ্যাসের ধরণ / ঘনত্বের সাথে পরিবর্তিত হয়

সংবেদনশীলতা S ≥ 2 (10 পিপিএম অ্যালকোহল) S = Rs (বায়ু) / Rs (10 পিপিএম অ্যালকোহল)

ঘনত্ব ঢাল α ≤ 0.6 (অ্যালকোহল) α = R (50 পিপিএম) / R (10 পিপিএম), রৈখিকতা প্রতিফলিত করে

স্ট্যান্ডার্ড পরীক্ষার শর্তাবলী — T = 20 ± 2 ℃; RH = 65 ± 5%; Vc = 5.0 ± 0.1 V; Vh = 5.0 ± 0.1 V ডেটা এই শর্তগুলির উপর ভিত্তি করে

প্রিহিটিং সময় — ≥ 48 ঘন্টা নতুন অংশ / দীর্ঘ স্টোরেজের পরে পর্যাপ্ত প্রিহিটিং প্রয়োজন

প্যাকেজ / পিন — মেটাল, DIP-4 1/2 পিন হিটিংয়ের জন্য; 3/4 পিন পরিমাপের জন্য

কার্যকরী নীতি — মেটাল অক্সাইড সেমিকন্ডাক্টর (MOS) লক্ষ্য গ্যাসের ঘনত্বের সাথে রেজিস্ট্যান্স বৃদ্ধি পায়

নির্বাচন এবং ব্যবহারের টিপস

সনাক্তকরণ পরিসীমা এবং সংবেদনশীলতা: অ্যালকোহলকে রেফারেন্স হিসাবে 0.5 - 1000 পিপিএম; 10 পিপিএম অ্যালকোহলে S ≥ 2 হল বেঞ্চমার্ক, লক্ষ্য গ্যাস এবং ঘনত্বের পরিসীমার উপর ভিত্তি করে প্রকৃত ক্রমাঙ্কন প্রয়োজন।

পাওয়ার সাপ্লাই এবং হিটিং: লুপ ভোল্টেজ ≤ 24 V DC; হিটিং Vh = 5.0 ± 0.1 V (AC/DC); হিটিং রেজিস্ট্যান্স Rh ≈ 95 ± 10 Ω, পাওয়ার কনসাম্পশন ≤ 300 mW (ডেটা ≤ 240 mW দেখায়), প্রকৃত পরিমাপ / ব্যাচ স্পেসিফিকেশন দেখুন।

লোড রেজিস্ট্যান্স Rl: ভোল্টেজ আউটপুট পেতে সামঞ্জস্যযোগ্য ভোল্টেজ বিভাজন; Rl সংবেদনশীলতা এবং রৈখিকতাকে প্রভাবিত করে, লক্ষ্য গ্যাসের সাথে অপ্টিমাইজ ম্যাচিং প্রয়োজন।

পরিবেশ এবং স্থিতিশীলতা: স্ট্যান্ডার্ড পরীক্ষা 20 ± 2 ℃, 65 ± 5% RH; দীর্ঘমেয়াদী স্টোরেজের জন্য, - 20 থেকে + 60 ℃, শুষ্ক সিল করা সুপারিশ করা হয়; পাওয়ার অন করার আগে উচ্চ ঘনত্বের গ্যাস, সিলিকন বাষ্প এবং জলীয় ঘনীভবন এড়িয়ে চলুন।

প্রিহিটিং এবং এজিং: নতুন অংশ বা দীর্ঘ স্টোরেজের পরে, প্রিহিট ≥ 48 ঘন্টা; দীর্ঘ স্টোরেজ সময়ের জন্য স্টোরেজের এজিং সময় accordingly বাড়ানো উচিত।

নন-সিলেক্টিভ এবং ক্রস-সেন্সিটিভিটি: বেনজিন, -, ফর্মালডিহাইড, অ্যালকোহল এবং ধোঁয়ার প্রতি প্রতিক্রিয়াশীল; লক্ষ্য পরিস্থিতিতে হস্তক্ষেপ মূল্যায়ন এবং ক্রমাঙ্কন প্রয়োজন।

ডেটা ভিন্নতার ব্যাখ্যা

হিটিং পাওয়ার কনসাম্পশন: মূলধারার ডেটা ≤ 300 mW, ≤ 240 mW হিসাবেও বর্ণিত, এটি একটি ব্যাচ / সংস্করণ পার্থক্য, প্রকৃত পরিমাপ এবং ব্যাচ স্পেসিফিকেশন দেখুন।

হিটিং রেজিস্ট্যান্স: সাধারণত প্রায় 95 ± 10 Ω, কিছু ডেটা 85 - 130 Ω, ব্যাচ প্রকৃত পরিমাপের উপর ভিত্তি করে বায়াস ডিজাইন করার সুপারিশ করা হয়।
