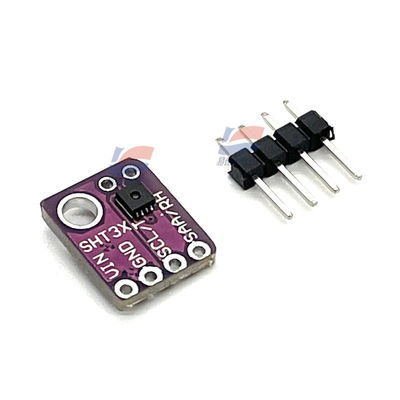

YJJ SHT31-DIS-B2.5KS GY-SHT31-D তাপমাত্রা এবং আর্দ্রতা সেন্সর প্রোব মডিউল এয়ার I2C IIC যোগাযোগের জন্য

পণ্যের বর্ণনাঃ

YJJ SHT31-DIS-B2.5KS GY-SHT31-D তাপমাত্রা এবং আর্দ্রতা সেন্সর প্রোব মডিউল বায়ু I2C IIC যোগাযোগের জন্য মডিউল

বৈশিষ্ট্যঃ

SHT31 আর্দ্রতা এবং তাপমাত্রা সেন্সরের প্রধান পরামিতি নিম্নরূপঃ

মূল পরামিতি

আর্দ্রতা পরিমাপের পরিসীমাঃ 0%-100% RH

তাপমাত্রা পরিমাপ পরিসীমাঃ -40°C - 125°C

আর্দ্রতা পরিমাপের নির্ভুলতাঃ ± 2% RH

তাপমাত্রা পরিমাপের নির্ভুলতাঃ ±0.2°C

অপারেটিং ভোল্টেজঃ 2.15V - 5.5V

অপারেটিং বর্তমানঃ < 1.5mA

যোগাযোগ ইন্টারফেসঃ আই২সি

প্যাকেজের আকারঃ DFN8_2.5X2.5MM_EP (2.5×2.5×0.9mm)

সম্প্রসারণ ফাংশন

অ্যালার্ম মোডঃ চরম তাপমাত্রা এবং আর্দ্রতা অ্যালার্ম সমর্থন করে। এই অ্যালার্মগুলি সফ্টওয়্যার বা হার্ডওয়্যার রিসেট ফাংশনগুলির মাধ্যমে পুনরায় সেট করা যেতে পারে।

অ্যান্টি-ইনফেরেনশন ক্ষমতাঃ পিই উপাদান আবরণ। উচ্চ তাপমাত্রা পরিবেশে (> 80 °C) এড়ানোর পরামর্শ দেওয়া হয়।

প্রতিক্রিয়া সময়ঃ আর্দ্রতা পরিমাপ প্রায় 8 সেকেন্ড সময় নেয়।

মনোযোগের জন্য মন্তব্য

প্রকৃতপক্ষে ব্যবহারের সময়, সেন্সরের কাজের তাপমাত্রা পরিসীমা মনোযোগ দিতে হবে এবং প্রস্তাবিত সীমা অতিক্রম করা এড়াতে হবে।

সংযোগের সময়, I2C ঠিকানা এবং ঘড়ি লাইন/ডেটা লাইনের কনফিগারেশন মিলিয়ে নেওয়া প্রয়োজন।

SHT31 চিপে আটটি পিন আছে:

পিন নাম মন্তব্য

1 এসডিএ ডেটা পিন, ইনপুট/আউটপুট

2 ADDR ঠিকানা পিন, প্রবেশ করান

3 ALENT অ্যালার্ম পিন, আউটপুট;ব্যবহার না করার সময় স্থগিত

এসসিএল ঘড়ির পিন, ইনপুট/আউটপুট

5 ভিডিডি পাওয়ার পিন, ইনপুট

6 nRESET রিসেট পিন, নিম্ন স্তরের বৈধ, ইনপুট

7 R অকেজো পিন, মাটি

8 ভিএসএস গ্রাউন্ড পিন

পুনরাবৃত্তিযোগ্যতা SHT30 এর পরিমাপের সময় এবং তাই সেন্সরের শক্তি খরচকে প্রভাবিত করে।

ADDR পিনের ভোল্টেজ পরিবর্তন করে সেন্সরের ঠিকানা পরিবর্তন করা হয়। ডিফল্ট ঠিকানাটি যখন ADDR VSS (0X44) এর সাথে সংযুক্ত হয়, তখন এটি 0X45 এ পরিবর্তন করা যেতে পারে। পিনের বিশদ জানতে,দয়া করে তথ্য ম্যানুয়াল দেখুন.

স্পেসিফিকেশনঃ
