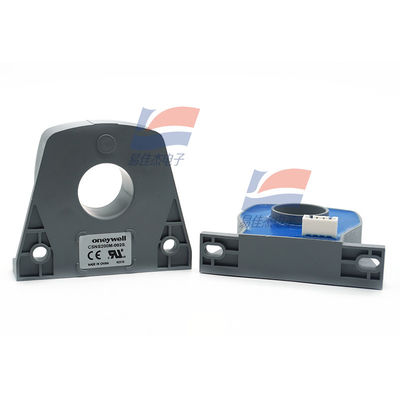

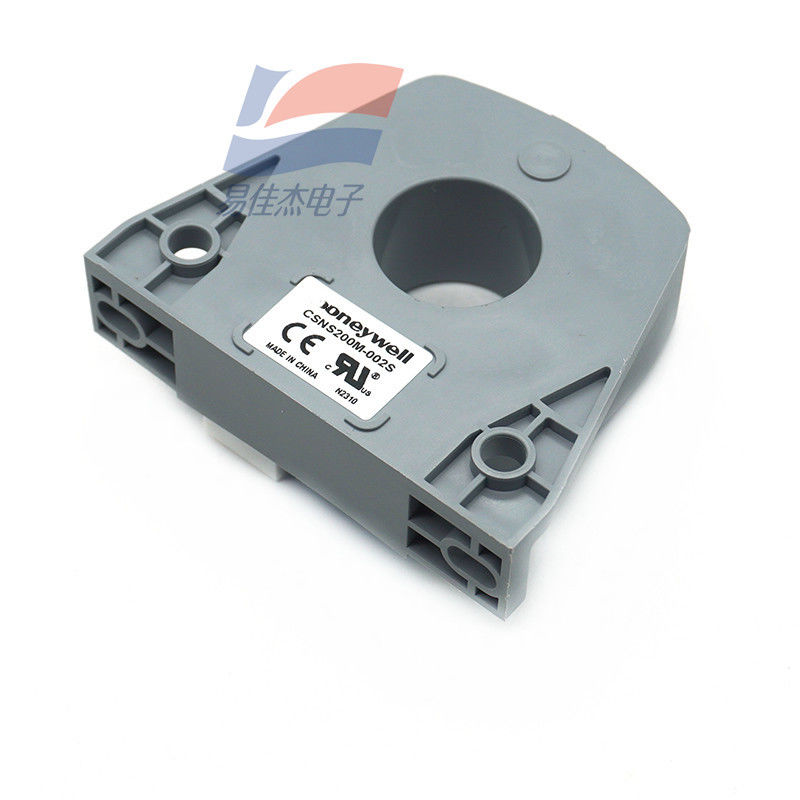

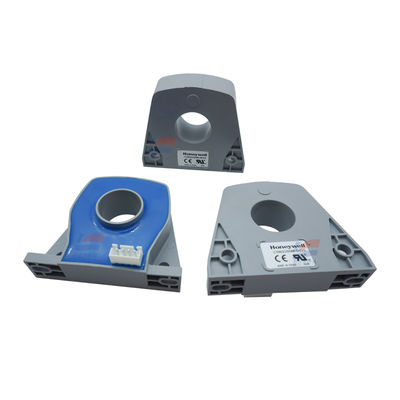

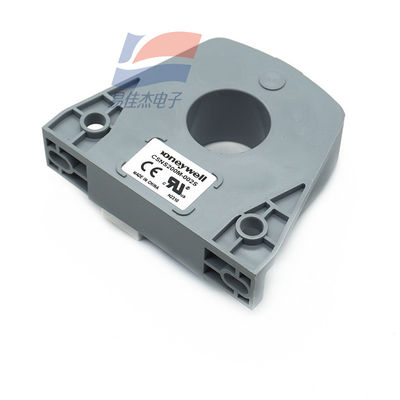

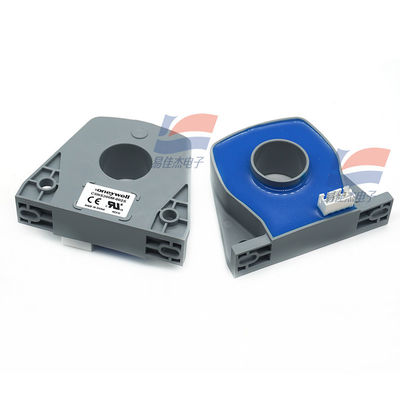

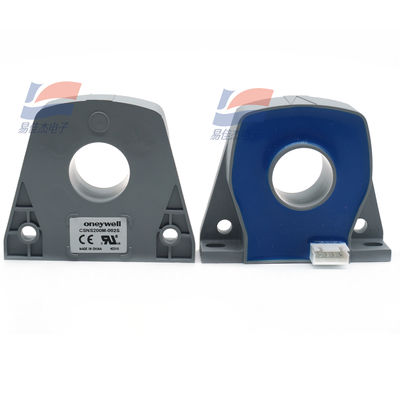

YJJ CSNS200M-002S চৌম্বকীয় ক্ষতিপূরণ নীতি বন্ধ-লুপ বর্তমান সেন্সর

পণ্যের বর্ণনা:

YJJ CSNS200M-002S ম্যাগনেটিক ক্ষতিপূরণ নীতি ক্লোজ-লুপ কারেন্ট সেন্সর

বৈশিষ্ট্য:

CSNS200M-002S ক্লোজ-লুপ কারেন্ট সেন্সর পরিমাপের সরঞ্জাম, প্রধান পরামিতিগুলি নিম্নরূপ:

মূল পরামিতি

‌রেটেড কারেন্ট‌: 200A (এসি-এর rms মান)

পরিমাপের পরিসীমা: 0 থেকে ±400A (ডিসি/এসি পিক)

সিমুলেটেড আউটপুট কারেন্ট: 50A এর ফলে 100mA আউটপুট হয়

টার্ন অনুপাত: 1/200

সঠিকতা:优于 ±0.75% 25℃-এ

বিদ্যুৎ সরবরাহ এবং বৈদ্যুতিক বৈশিষ্ট্য

‌বিদ্যুৎ সরবরাহ ভোল্টেজ‌: ±12 থেকে 18 VDC (±5%) ‌

‌প্রাথমিক/গৌণ বৈদ্যুতিক নিরোধক‌: 6 kVrms / 50 kHz / 1 মিনিট ‌

পরিবেশগত এবং যান্ত্রিক বৈশিষ্ট্য

‌অপারেটিং তাপমাত্রা পরিসীমা‌: -40 থেকে 85 ডিগ্রি সেলসিয়াস

সংরক্ষণ তাপমাত্রা পরিসীমা: -40 থেকে 90℃

বিদ্যুৎ খরচ: 20mA (আউটপুট কারেন্ট সহ)

শেল: ইনসুলেটিং প্লাস্টিক উপাদান

সংযোগের ধরন: প্রাথমিক ছিদ্র, গৌণ 4-পিন সংযোগকারী

গতিশীল কর্মক্ষমতা

শূন্য অফসেট কারেন্ট: 25℃-এ ±0.30mA থেকে ভালো

তাপমাত্রা প্রবাহ: 0 - 70℃ ±0.60mA থেকে ভালো

রৈখিকতা: ±0.20% থেকে ভালো

প্রতিক্রিয়া সময়: 500ns থেকে ভালো

ব্যান্ডউইথ: ডিসি থেকে 150 kHz

dl/dT সঠিকভাবে অনুসরণ করে: 100A/μs-এর চেয়ে ভালোরেটেড কারেন্ট (In) : 200a.t RMS (রেটেড মান)

পরিমাপের পরিসীমা: 0~ 400a. t(DC~AC পিক)

পরিমাপ করা প্রতিরোধ (70 ℃) : Rm min Rm Max

18V সহ, 200 a.t.-এ। সর্বোচ্চ: 20ohm 140ohm

18V সহ, 400 a.t.-এ। সর্বোচ্চ: 20ohm, 50ohm

অ্যানালগ আউটপুট কারেন্ট (200A-এ) : 100mA

টার্নের অনুপাত: 1/2000

সঠিকতা (25 ℃) : প্লাস বা মাইনাস 0.75% In-এর চেয়ে ভালো

বিদ্যুৎ সরবরাহ ভোল্টেজ: 12~18VDC(1V)

বৈদ্যুতিক নিরোধক: 6KVrms/50KHz/1 মিনিট

স্পেসিফিকেশন:
