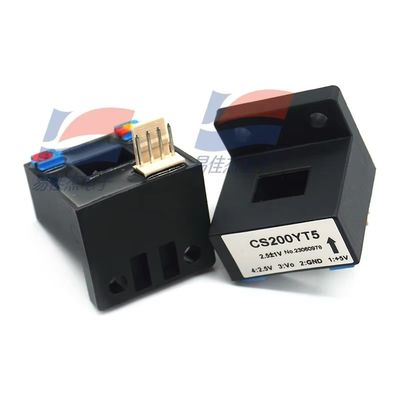

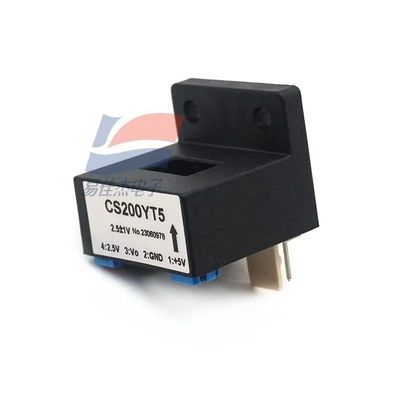

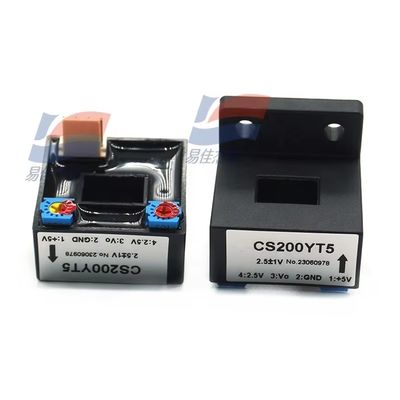

YJJ CS200YT5 প্রচলিত নিম্ন-ভোল্টেজ বৈদ্যুতিক কারেন্ট সেন্সর

পণ্যের বর্ণনাঃ

YJJ CS200YT5 সাধারণ নিম্ন ভোল্টেজ বৈদ্যুতিক বর্তমান সেন্সর

বৈশিষ্ট্যঃ

CS200YT5 হল প্রভাব নীতির উপর ভিত্তি করে একটি বর্তমান সেন্সর। প্রধান পরামিতি নিম্নরূপঃ
বৈদ্যুতিক পরামিতি
প্রাথমিক নামমাত্র ইনপুট বর্তমানঃ 200A
পরিমাপ পরিসীমাঃ 0 থেকে ±400A (AC/DC/Pulse এবং অন্যান্য অনিয়মিত তরঙ্গরূপ)
নামমাত্র আউটপুট ভোল্টেজ সেকেন্ডারি সাইডেঃ 1V ± 1%
পাওয়ার সাপ্লাই ভোল্টেজঃ +5V ± 5%
বর্তমান খরচঃ < 20mA
আইসোলেশন ভোল্টেজঃ 2.5kV (প্রাথমিক এবং গৌণ পক্ষের মধ্যে)
কর্মক্ষমতা সূচক
রৈখিকতাঃ < ১%
শূন্য অফসেট ভোল্টেজঃ 2.5V ± 1%
তাপমাত্রা প্রবাহঃ ≤ ± 0.5mV/°C (TA = 25°C)
প্রতিক্রিয়া সময়ঃ ≤ 3μs
ব্যান্ডউইথঃ DC ~ 20kHz
অ্যাপ্লিকেশন বৈশিষ্ট্য
অপারেটিং তাপমাত্রাঃ -২৫°সি থেকে +৮৫°সি
সঞ্চয় তাপমাত্রাঃ -40°C থেকে +100°C
লোড প্রতিরোধঃ ≥ 10KΩ
মাত্রাঃ ৪১ মিমি (নির্দিষ্ট মাত্রার জন্য, পণ্যের ম্যানুয়াল দেখুন)
সংযোগ নির্দেশাবলী
পাওয়ার সাপ্লাইঃ +5V → 1, GND → 2, VOUT → 3, রেফারেন্স ভোল্টেজ 2.5V → 4
পিন ফাংশনঃ 1 (+5V), 2 (GND), 3 (সিগন্যাল আউটপুট), 4 (রেফারেন্স আউটপুট)
এই সেন্সরটি পাওয়ার, শিল্প নিয়ন্ত্রণ এবং পরিমাপের জন্য বৈদ্যুতিক বিচ্ছিন্নতার প্রয়োজন এমন পরিস্থিতিতে প্রযোজ্য। এটি বিভিন্ন ইনপুট কারেন্ট এবং আউটপুট ভোল্টেজের সাথে কাস্টমাইজ করা যায়।
