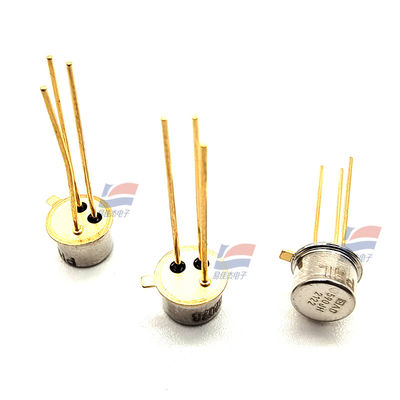

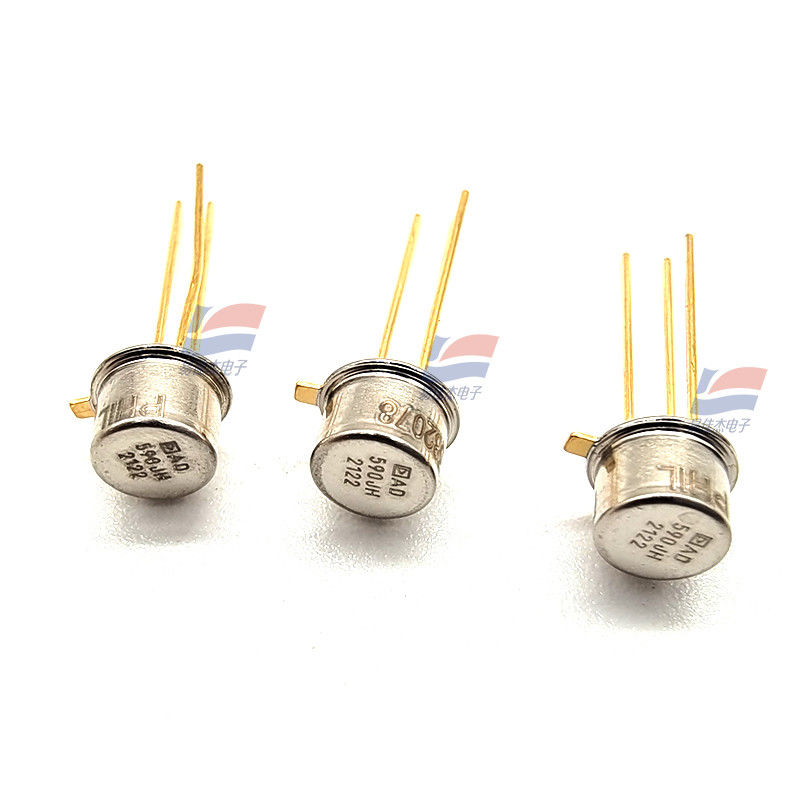

YJJ AD590JH ডিজিটাল তাপমাত্রা পরিমাপ এবং বোর্ড-মাউন্টেড তাপমাত্রা সেন্সর

পণ্যের বর্ণনা:

YJJ AD590JH ডিজিটাল তাপমাত্রা পরিমাপ এবং বোর্ড-মাউন্টেড তাপমাত্রা সেন্সর

বৈশিষ্ট্য:

AD590 একটি 2-টার্মিনাল IC তাপমাত্রা রূপান্তরকারী যা পরম তাপমাত্রার সমানুপাতিক একটি আউটপুট কারেন্ট তৈরি করে। 4V থেকে 30V এর মধ্যে সরবরাহ ভোল্টেজের জন্য, ডিভাইসটি 1 μA /K এর মাধ্যমে একটি উচ্চ-প্রতিবন্ধকত্ব সম্পন্ন ধ্রুবক-কারেন্ট নিয়ন্ত্রক হিসেবে কাজ করে। চিপ পাতলা ফিল্ম প্রতিরোধকের লেজার সূক্ষ্ম-টিউনিং ডিভাইসটিকে 298.2 K (25°C)-এ 298.5μA আউটপুটে ক্যালিব্রেট করতে ব্যবহৃত হয়েছিল।

AD590-এর উদ্দেশ্য হল যেকোনো তাপমাত্রা সংবেদী অ্যাপ্লিকেশন, যা বর্তমানে প্রচলিত বৈদ্যুতিক তাপমাত্রা সেন্সর ব্যবহার করে, 150°C পর্যন্ত। মনোলিথিক ইন্টিগ্রেটেড সার্কিটের অন্তর্নিহিত কম খরচ, সহায়ক সার্কিটগুলির বিলোপের সাথে মিলিত হয়ে, AD590-কে অনেক তাপমাত্রা পরিমাপ পরিস্থিতির জন্য একটি আকর্ষণীয় বিকল্প করে তোলে। AD590-এর প্রয়োগ লিনিয়ারিাইজেশন সার্কিট, নির্ভুলতা ভোল্টেজ অ্যামপ্লিফায়ার, প্রতিরোধ পরিমাপ সার্কিট এবং কোল্ড জংশন ক্ষতিপূরণের প্রয়োজনীয়তা দূর করে।

তাপমাত্রা পরিমাপ ছাড়াও, অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে তাপমাত্রা ক্ষতিপূরণ বা পৃথক উপাদানগুলির সংশোধন, পরম তাপমাত্রার সমানুপাতিক পক্ষপাত, প্রবাহের হার পরিমাপ, তরল স্তরের সনাক্তকরণ এবং বাতাসের গতি পরিমাপ। AD590 খালি-শীট আকারে রয়েছে এবং সুরক্ষিত পরিবেশে সার্কিট মিশ্রণ এবং দ্রুত তাপমাত্রা পরিমাপের জন্য উপযুক্ত।

AD590 বিশেষভাবে দূরবর্তী সংবেদী অ্যাপ্লিকেশনগুলিতে উপযোগী। এর উচ্চ প্রতিবন্ধক কারেন্ট আউটপুটের কারণে, ডিভাইসটি দীর্ঘ লাইনের উপর ভোল্টেজ ড্রপের প্রতি সংবেদনশীল নয়। যেকোনো ভালোভাবে ইনসুলেটেড টুইস্টেড পেয়ার, গ্রহণকারী সার্কিট থেকে কয়েকশ ফুট দূরে কাজ করার জন্য যথেষ্ট। আউটপুট বৈশিষ্ট্যগুলি AD590-কে মাল্টিপ্লেক্সিংয়ের জন্য উপযুক্ত করে তোলে: কারেন্ট একটি CMOS মাল্টিপ্লেক্সারের মাধ্যমে সুইচ করা যেতে পারে, অথবা সরবরাহ ভোল্টেজ একটি লজিক গেট আউটপুটের মাধ্যমে সুইচ করা যেতে পারে।

পণ্যের প্রধান বৈশিষ্ট্য

AD590 একটি ক্যালিব্রেটেড টু-টার্মিনাল তাপমাত্রা সেন্সর যা শুধুমাত্র একটি ডিসি ভোল্টেজ উৎসের (4V থেকে 30V) প্রয়োজন। এই ডিভাইসের প্রয়োগে ব্যয়বহুল ট্রান্সমিটার, ফিল্টার, তারের ক্ষতিপূরণ এবং লিনিয়ারিাইজেশন সার্কিটগুলির প্রয়োজন নেই।

চিপ স্তরে অত্যাধুনিক লেজার সূক্ষ্ম-টিউনিং, ব্যাপক চূড়ান্ত পরীক্ষার সাথে মিলিত হয়ে, নিশ্চিত করে যে AD590 ইউনিটটি সহজে বিনিময়যোগ্য।

উচ্চতর ইন্টারফেস দমন ঘটে কারণ আউটপুট ভোল্টেজের পরিবর্তে কারেন্ট। এছাড়াও, বিদ্যুতের প্রয়োজনীয়তা কম (25°C-এ 5 V-এ 1.5 mW)। এই বৈশিষ্ট্যগুলি AD590-কে একটি দূরবর্তী সেন্সর হিসাবে ব্যবহার করা সহজ করে তোলে।

উচ্চ আউটপুট প্রতিবন্ধকতা (> 10 mω) চমৎকার পাওয়ার সাপ্লাই ভোল্টেজ ড্রिफ्ट দমন প্রদান করে। উদাহরণস্বরূপ, পাওয়ার সাপ্লাই 5 V থেকে 10 V-এ পরিবর্তন করলে শুধুমাত্র সর্বাধিক 1 μA কারেন্ট পরিবর্তন হয়, অথবা 1°C-এর সমতুল্য ত্রুটি হয়।

AD590-এর বৈদ্যুতিক স্থায়িত্ব রয়েছে: এটি 44 V পর্যন্ত ফরোয়ার্ড ভোল্টেজ এবং 20 V রিভার্স ভোল্টেজ সহ্য করতে পারে। অতএব, পাওয়ার অনিয়ম বা পিন বিপরীতকরণ ডিভাইসের ক্ষতি করবে না

স্পেসিফিকেশন:
