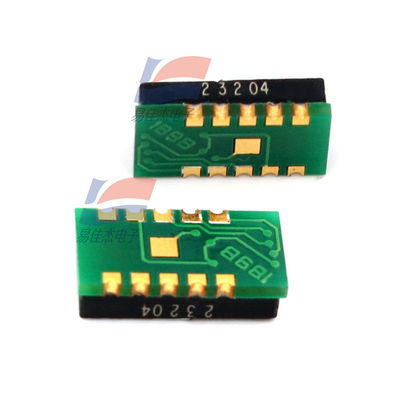

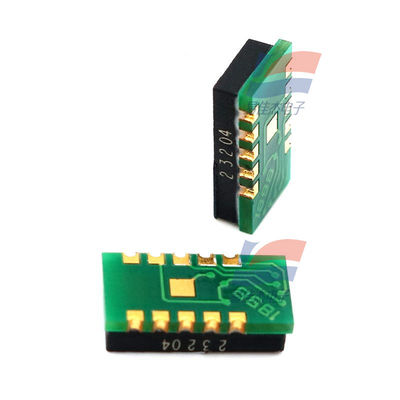

HTU11F তাপমাত্রা আর্দ্রতা ইন্টিগ্রেটেড সেন্সর ক্ষুদ্র আকার এবং অত্যন্ত কম শক্তি খরচ

             HTU11F তাপমাত্রা আর্দ্রতা সমন্বিত সেন্সর ক্ষুদ্র আকার এবং অত্যন্ত কম বিদ্যুতের ব্যবহার

1. ওভারভিউ:

HTU1x (F) সিরিজ হল একটি ক্ষুদ্র ডিজিটাল তাপমাত্রা - আর্দ্রতা সমন্বিত সেন্সর সিরিজ। Humirel-এর উচ্চ-কার্যকারিতা আর্দ্রতা-সংবেদী উপাদানগুলির উপর ভিত্তি করে, HTU1x (F) সিরিজ মডিউলগুলি OEM অ্যাপ্লিকেশনগুলির জন্য সঠিক এবং নির্ভরযোগ্য তাপমাত্রা এবং আর্দ্রতা পরিমাপের ডেটা সরবরাহ করে। সেন্সরটি একটি ক্ষুদ্র সার্কিট বোর্ডে সেন্সিং উপাদান এবং সিগন্যাল প্রক্রিয়াকরণ সার্কিটকে একত্রিত করে এবং একটি সম্পূর্ণরূপে ক্যালিব্রেট করা ডিজিটাল সংকেত আউটপুট করে।

2. বৈশিষ্ট্য:

• সম্পূর্ণ বিনিময়যোগ্যতা, স্ট্যান্ডার্ড পরিবেশে ক্যালিব্রেশনের প্রয়োজন নেই।
• দীর্ঘমেয়াদী ঘনীভবন অবস্থা থেকে দ্রুত পুনরুদ্ধার করতে পারে।
• সীসা-মুক্ত উপকরণ থেকে তৈরি, রিফ্লো সোল্ডারিংয়ের জন্য উপযুক্ত।
• উৎপাদন উৎসের ট্রেসযোগ্যতার জন্য প্রতিটি সেন্সরের একটি অনন্য চিহ্ন রয়েছে।
• ক্ষুদ্র আকার এবং অত্যন্ত কম বিদ্যুতের ব্যবহার।

3. কর্মক্ষমতা বিশেষ উল্লেখ:

• বিদ্যুৎ সরবরাহ ভোল্টেজ: সর্বোচ্চ মান 3.6Vdc, এবং প্রস্তাবিত অপারেটিং ভোল্টেজ পরিসীমা 3.2V - 3.4V।
• আর্দ্রতা পরিমাপের পরিসীমা: 0 থেকে 100%RH।
• তাপমাত্রা পরিমাপের পরিসীমা: - 40 থেকে 105℃।
• সর্বোচ্চ শক্তি: 2.5mW।
• আর্দ্রতা পরিমাপের নির্ভুলতা: 10 - 95%RH এর মধ্যে ±3.5%RH (HTU11F)।
• তাপমাত্রা পরিমাপের নির্ভুলতা: 25℃ এ ±0.4℃।
• রেজোলিউশন: আর্দ্রতার জন্য 12-বিট রেজোলিউশন, 0.05%RH; তাপমাত্রার জন্য 14-বিট রেজোলিউশন, 0.01℃।
• পরিমাপের সময়: 12-বিট আর্দ্রতা পরিমাপের জন্য 110ms, 14-বিট তাপমাত্রা পরিমাপের জন্য 210ms।
• প্রতিক্রিয়া সময়: আর্দ্রতা প্রতিক্রিয়া সময় 5 - 10s, এবং তাপমাত্রা প্রতিক্রিয়া সময় 10s।

4. বৈদ্যুতিক বৈশিষ্ট্য:

• বর্তমান খরচ: T = 25℃ এবং Vdd = 3.3V এ, সাধারণ মান 250μA, এবং সর্বোচ্চ মান 700μA।
• যোগাযোগ ইন্টারফেস: ডিজিটাল দুই-তারের ইন্টারফেস।

5. পিন সংজ্ঞা:

• GND: পাওয়ার গ্রাউন্ড।
• ডেটা: সিরিয়াল ডেটা পোর্ট, দ্বিমুখী।
• SCK: সিরিয়াল ক্লক, শুধুমাত্র ইনপুট।
• VDD: পাওয়ার ইনপুট। ডিকাপলিং এবং ফিল্টারিংয়ের জন্য VDD এবং GND এর মধ্যে একটি 100nF ক্যাপাসিটর যোগ করা উচিত।
