YJJ GH-719 মাইক্রোওয়েভ সেন্সিং ডিসপ্লেসমেন্ট মডিউল 10.525 GHz এ ডপলার রাডার নীতি ব্যবহার করে

পণ্যের বিবরণ:

YJJ GH-719 মাইক্রোওয়েভ সেন্সিং ডিসপ্লেসমেন্ট মডিউল 10.525 গিগাহার্টজ এ ডপলার রাডার নীতিটি ব্যবহার করে

বৈশিষ্ট্য:

জিএইচ -719 মাইক্রোওয়েভ স্থানচ্যুতি মডিউল ব্যবহারকারী ম্যানুয়াল

জিএইচ -719 মাইক্রোওয়েভ সেন্সিং ডিসপ্লেসমেন্ট মডিউলটি একটি মাইক্রোওয়েভ মোবাইল অবজেক্ট ডিটেক্টর যা ডপলার রাডার নীতির ভিত্তিতে ডিজাইন করা হয়েছে। মাইক্রোওয়েভ ফ্রিকোয়েন্সি 10.525 গিগাহার্টজ। এটি 6-20V এর ডিসি পাওয়ার সাপ্লাই সংযোগ করে সরাসরি পরিচালনা করতে পারে।

উচ্চ নির্ভরযোগ্যতা নিশ্চিত করে জিএইচ -719 মাইক্রোওয়েভ ইন্ডাকশন ডিসপ্লেসমেন্ট মডিউলটির সিগন্যাল প্রসেসিংটি একটি একক-চিপ মাইক্রো কম্পিউটার কম্পিউটার প্রোগ্রাম ব্যবহার করে পরিচালিত হয়। সার্কিট বোর্ডের সংবেদনশীলতা সমন্বয়ের 16 টি স্তর রয়েছে এবং সংবেদনশীল দূরত্বটি 0.3 থেকে 10 মিটার সীমার মধ্যে সামঞ্জস্য করা যেতে পারে। এখানে 4 টি ট্রিগার মোড বিকল্প রয়েছে এবং সিগন্যাল আউটপুট সময়টি 2 সেকেন্ড, 3 সেকেন্ড, 10 সেকেন্ড, 20 সেকেন্ড। একটি আলোক সংবেদনশীল প্রতিরোধক যোগ করার সাথে সাথে এটি দিনের সময় ট্রিগারকে দমন করতে পারে। এটি মূলত স্বয়ংক্রিয় দরজা নিয়ন্ত্রণ এবং স্যুইচিং, শিল্প অটোমেশন নিয়ন্ত্রণ, ইনডোর এবং আউটডোর সুরক্ষা প্রতিরোধ সিস্টেম, এটিএম স্বয়ংক্রিয় প্রত্যাহার মেশিনের স্বয়ংক্রিয় ভিডিও নিয়ন্ত্রণ সিস্টেম এবং বহিরঙ্গন সুরক্ষা সতর্কতা এবং অন্যান্য স্থানগুলিতে প্রয়োগ করা হয়।

জিএইচ -719 মাইক্রোওয়েভ ইন্ডাকশন ডিসপ্লেসমেন্ট মডিউলটি একটি নন-যোগাযোগ সনাক্তকরণ প্রকারের মডিউল। এটি রেডিও ফ্রিকোয়েন্সি হস্তক্ষেপের দৃ strong ় প্রতিরোধের রয়েছে এবং তাপমাত্রা, আর্দ্রতা, হালকা, বায়ু প্রবাহ বা ধূলিকণা দ্বারা প্রভাবিত হয় না। এটি প্লাস্টিক, গ্লাস, কাঠ এবং অন্যান্য নন-ধাতব ঘেরগুলির কিছু নির্দিষ্ট বেধের ভিতরে ইনস্টল করা যেতে পারে, এটি বিভিন্ন পণ্য বা সরঞ্জামের নিয়ন্ত্রণে প্রয়োগের জন্য সুবিধাজনক করে তোলে।

2। সার্কিট বোর্ড সামঞ্জস্য নির্দেশাবলী:

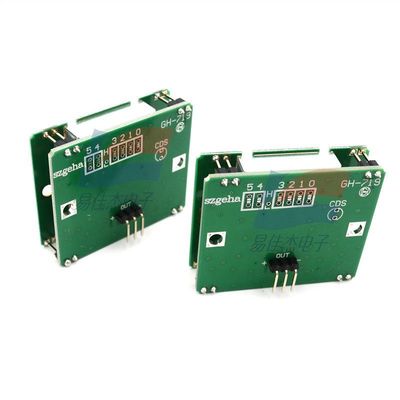

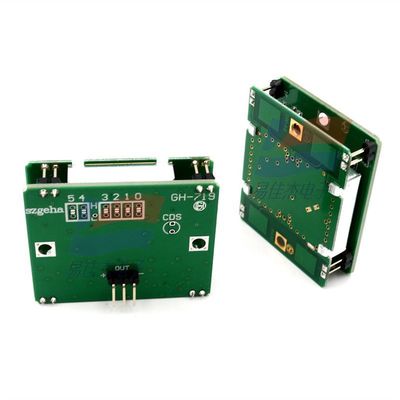

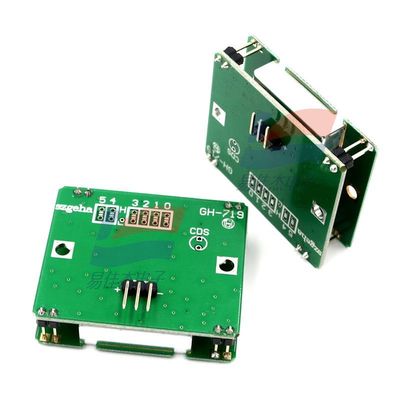

একটি 16-স্তরের সংবেদনশীলতা সামঞ্জস্য: সার্কিট বোর্ডে 0, 1, 2 এবং 3 হিসাবে চিহ্নিত চারটি সংযোগ পয়েন্ট রয়েছে।

নীচে দেখানো হিসাবে 4 সংযোগ পয়েন্টগুলি শর্ট-সার্কিট করে, সংবেদনশীলতা 16 স্তরের মধ্যে সামঞ্জস্য করা যেতে পারে, যাতে সনাক্তকরণের পরিসীমা 0.3 মিটার থেকে 10 মিটার পর্যন্ত সামঞ্জস্য করা যায়।

2: চারটি সংযোগ পয়েন্ট সংযোগ বিচ্ছিন্ন হয়েছে। সংবেদনশীল দূরত্বটি 0.5 মিটারের মধ্যে নিকটতম।

3: সংযোগ পয়েন্ট শর্ট সার্কিট 1, এবং কোনও শর্ট সার্কিট 0 হয় না। যখন সমস্ত শর্ট-সার্কিট হয়, সংবেদনশীলতা সর্বোচ্চ। সামঞ্জস্যটি নিম্নরূপ:

1: 0000

2: 0001

3: 0010

4: 0011

5: 0100

6: 0101

7: 0110

8: 011

8: 1000। 9: 1001। এ: 1010। বি: 1011। সি: 1100। ডি: 1101। ই: 1110। এফ: 1111।

বি এর জন্য চারটি সমন্বয় মোড: সার্কিট বোর্ডে 4 এবং 5 হিসাবে চিহ্নিত দুটি সংযোগ পয়েন্ট রয়েছে।

1:00 - irrepetive ট্রিগার মোড:

যখন কোনও চলমান অবজেক্টটি সনাক্ত করা হয়, তখন একটি 3-সেকেন্ডের উচ্চ-স্তরের সংকেত আউটপুট হয় এবং তারপরে প্রক্রিয়াটি বন্ধ হয়ে যায়। 2-সেকেন্ডের বিলম্বের পরে, সনাক্তকরণটি পুনরাবৃত্তি হয়। যদি আবার চলন্ত অবজেক্টটি সনাক্ত করা হয় তবে একটি 2-সেকেন্ডের উচ্চ-স্তরের সংকেত আউটপুট হয় এবং এই প্রক্রিয়াটি একটি চক্রে অব্যাহত থাকে। কোনও চলমান অবজেক্ট সনাক্ত না হওয়া পর্যন্ত চক্রটি পুনরাবৃত্তি করে এবং তারপরে উচ্চ-স্তরের সিগন্যাল আউটপুট বন্ধ হয়ে যায়।

2:01 2 সেকেন্ডের বিলম্বের সময় সহ পুনরাবৃত্তিযোগ্য ট্রিগার টাচ মোড:

যখন কোনও চলমান অবজেক্টটি সনাক্ত করা হয়, তখন একটি 2-সেকেন্ডের উচ্চ-স্তরের সংকেত আউটপুট হয়। এই 2-সেকেন্ডের সময়কালে, মডিউলটি ক্রমাগত প্রতি সেকেন্ডে 30 বারের ফ্রিকোয়েন্সিতে অবজেক্ট আন্দোলন সনাক্ত করে। যদি অবজেক্ট আন্দোলনটি আবার সনাক্ত করা হয় তবে অবজেক্টের কোনও চলাচল সনাক্ত না হওয়া পর্যন্ত সময়টি আরও 2 সেকেন্ডের মধ্যে বাড়ানো হবে।

উচ্চ-স্তরের সিগন্যালটি 2 সেকেন্ডের জন্য বিলম্বিত হবে এবং তারপরে থামবে।

3:10 10 সেকেন্ডের বিলম্বের সময় সহ পুনরাবৃত্তিযোগ্য টাচ ট্রিগার মোড:

যখন কোনও চলমান অবজেক্টটি সনাক্ত করা হয়, একটি 10-সেকেন্ডের উচ্চ-স্তরের সংকেত আউটপুট হয়। এই 10-সেকেন্ডের সময়কালে, মডিউলটি প্রতি সেকেন্ডে 30 বারের ফ্রিকোয়েন্সিতে কাজ করে।

অবিচ্ছিন্ন পর্যবেক্ষণ। যদি কোনও বস্তুর চলাচল আবার সনাক্ত করা হয় তবে কোনও চলমান অবজেক্ট সনাক্ত না হওয়া পর্যন্ত সময়টি 10 সেকেন্ডের মধ্যে আরও বিলম্বিত হবে।

উচ্চ-স্তরের সিগন্যালটি 10 সেকেন্ডের জন্য বিলম্বিত হবে এবং তারপরে থামবে।

4:10 20 সেকেন্ডের বিলম্বের সময় সহ পুনরাবৃত্তিযোগ্য ট্রিগার মোড:

যখন কোনও চলমান অবজেক্টটি সনাক্ত করা হয়, তখন একটি 20-সেকেন্ডের উচ্চ-স্তরের সংকেত আউটপুট হয়। এই 20-সেকেন্ডের সময়কালে, মডিউলটি প্রতি সেকেন্ডে 30 বারের ফ্রিকোয়েন্সিতে কাজ করে।

অবিচ্ছিন্ন সনাক্তকরণ। যদি কোনও বস্তুর চলাচল আবার সনাক্ত করা হয় তবে কোনও চলমান অবজেক্ট সনাক্ত না হওয়া পর্যন্ত সময়টি আরও 20 সেকেন্ডের মধ্যে আরও বিলম্বিত হবে।

উচ্চ-স্তরের সিগন্যালটি বন্ধ হওয়ার আগে 20 সেকেন্ডের জন্য বিলম্বিত হবে।

সিডিএস ফোটোরিস্টর:

ফটোসিস্টরকে সংযুক্ত করে, এটি ট্রিগারটিকে দিনের বেলা বা উজ্জ্বল আলো সহ পরিবেশে ঘটতে বাধা দিতে পারে।

2: একটি কার্যকর ক্রিয়া ট্রিগার:

একটি ফটোসিস্টরকে সংযুক্ত করুন এবং অন্ধকারে বা ম্লান আলো সহ পরিবেশে যখন চলন্ত অবজেক্টটি সনাক্ত করা হয় তখন এটি ট্রিগার করতে পারে। নির্বাচিত ট্রিগারিং মোডের সময়কালে, অন্ধকার থেকে উজ্জ্বলতায় আলো পরিবর্তিত হলেও, ট্রিগার রাষ্ট্র এবং বিলম্বের সময়টি আউটপুট সিগন্যালটি নিম্ন স্তরের না হওয়া পর্যন্ত পরিবর্তন করা যায় না। তবেই ফটোসিস্টর কার্যকর হয়।

দ্রষ্টব্য:

সংবেদনশীলতা এবং ট্রিগার মোডটি নির্বাচিত হওয়ার পরে, মাইক্রোকন্ট্রোলারটি নতুন নির্বাচন ফাংশনটি সম্পাদন করার আগে এটি চালিত এবং পুনরায় সেট করতে হবে।

তিন। প্রধান প্রযুক্তিগত পরামিতি:

1 কেন্দ্রের ফ্রিকোয়েন্সি: 10.525 গিগাহার্টজ

2 অপারেটিং ভোল্টেজ: ডিসি 6 ভি ± 20 ভি

3 স্ট্যাটিক কারেন্ট: 6 এমএ 4 উচ্চ/নিম্ন আউটপুট স্তর: 5 ভি/0 ভি

5 3 ডিবি অ্যান্টেনা প্যাটার্ন - আজিমুথ 80 ° 6 3 ডিবি অ্যান্টেনা প্যাটার্ন - উচ্চতা 40 °

7। আনয়ন দূরত্ব: 0.3 - 10 মিটার, 16 স্তরের মধ্যে সামঞ্জস্যযোগ্য। 8। ট্রিগার মোড: 4 টি বিকল্প উপলব্ধ।

9। পরিবেষ্টিত তাপমাত্রা: -30 - 70 ডিগ্রি সেলসিয়াস

10। মাত্রা: 45 * 37 * 18 মিমি
