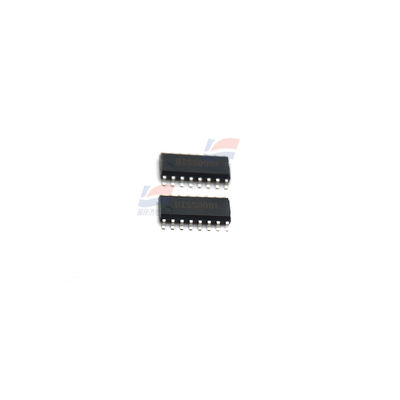

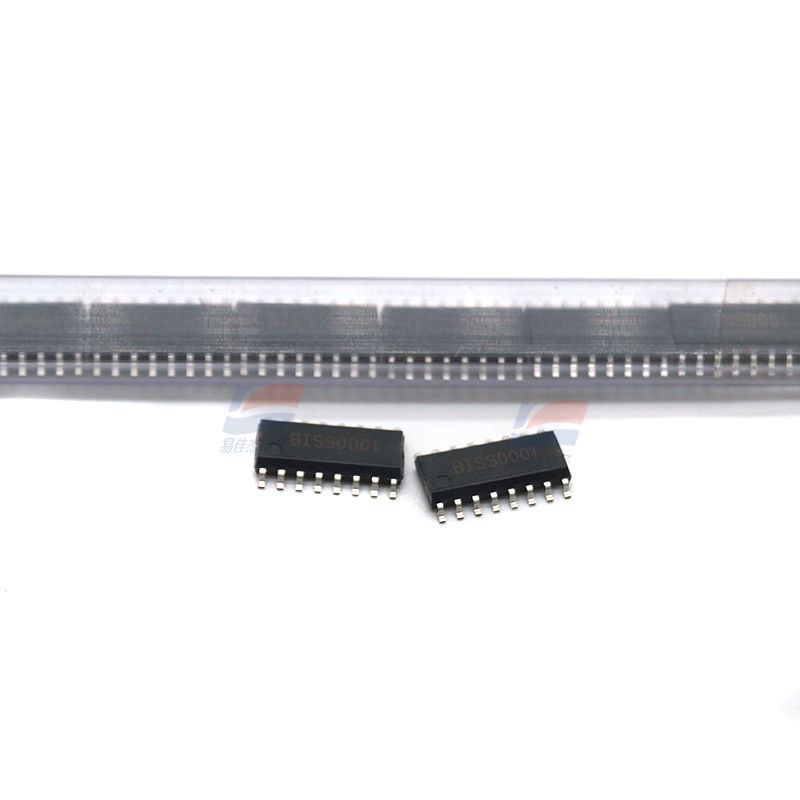

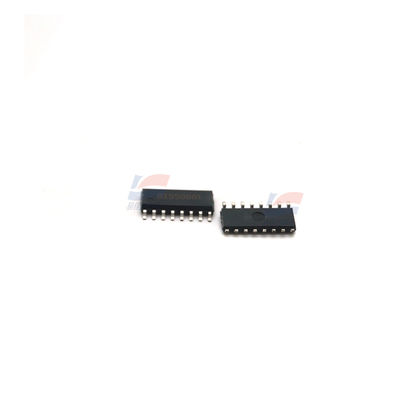

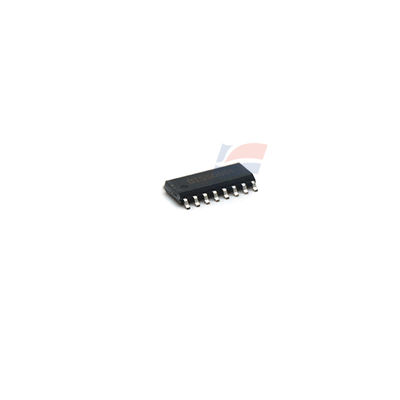

YJJ BISS0001 পাইরো ইলেকট্রিক ইনফ্রারেড ওয়্যারলেস সেন্সর প্রসেসিং চিপ

পণ্যের বর্ণনা:

YJJ BISS0001 পাইরোইলেকট্রিক ইনফ্রারেড ওয়্যারলেস সেন্সর প্রসেসিং চিপ

বৈশিষ্ট্য:

BISS0001 হল একটি থার্মোপাইল ইনফ্রারেড সেন্সিং সিগন্যাল প্রসেসিং ইন্টিগ্রেটেড সার্কিট যা CMOS অ্যানালগ-ডিজিটাল হাইব্রিড গঠন এবং দুটি প্যাকেজিং বিকল্প: DIP-16 এবং SOIC-16 সহ আসে। এই চিপটিতে ভোল্টেজ তুলনা কারক, স্টেট কন্ট্রোলার, বিলম্ব সার্কিট টাইমার, লকআউট টাইম টাইমার এবং রেফারেন্স ভোল্টেজ সোর্সের মতো সার্কিটগুলি একত্রিত করা হয়েছে। এটি সাধারণত অ্যান্টি-থেফ্ট অ্যালার্ম সিস্টেম, স্বয়ংক্রিয় দরজা এবং অন্যান্য স্বয়ংক্রিয় সুইচগুলিতে ব্যবহৃত হয়।

BISS0001 ব্যবহার করে নির্মিত থার্মোপাইল ইনফ্রারেড বিলম্ব আলো নিয়ন্ত্রণকারীর সাধারণ সার্কিটটি চিত্রে দেখানো হয়েছে। এই কন্ট্রোলারটি যখন কেউ প্রবেশ করে তখন আলো জ্বালানো এবং তারা চলে গেলে আলো নিভিয়ে দেওয়ার নিয়ন্ত্রণ অর্জন করতে পারে। এটি প্রায়শই বাথরুম, স্টোরেজ রুম এবং ড্রেসিং টেবিলের আয়না লাইটের স্বয়ংক্রিয় নিয়ন্ত্রণের জন্য ব্যবহৃত হয়।

থার্মোপাইল ইনফ্রারেড বিলম্ব আলো নিয়ন্ত্রক একটি পাওয়ার সাপ্লাই সার্কিট, একটি ইনফ্রারেড বিলম্ব নিয়ন্ত্রণ সার্কিট এবং একটি নিয়ন্ত্রণ এক্সিকিউশন সার্কিট নিয়ে গঠিত। পাওয়ার সাপ্লাই সার্কিটটি একটি পাওয়ার ট্রান্সফরমার T, রেকটিফায়ার ডায়োড VD1 থেকে VD4, ফিল্টার ক্যাপাসিটর C7 এবং C9, বাইপাস ক্যাপাসিটর C8 এবং একটি থ্রি-টার্মিনাল ভোল্টেজ রেগুলেটর IC2 দ্বারা গঠিত। ব্যবহারিক অ্যাপ্লিকেশনগুলিতে, T সাধারণত 220V/9V, 5VA উচ্চ-মানের পাওয়ার ট্রান্সফরমার হিসাবে নির্বাচন করা হয়; VD1 থেকে VD4 পর্যন্ত IN4001 সিলিকন রেকটিফায়ার ডায়োড হিসাবে নির্বাচন করা হয়; IC2-কে LM7805 থ্রি-টার্মিনাল ভোল্টেজ রেগুলেটর হিসাবে নির্বাচন করা হয়। 220V AC পাওয়ার হ্রাস করা হয়, সংশোধন করা হয়, ফিল্টার করা হয় এবং স্থিতিশীল করে +5V DC ভোল্টেজ তৈরি করা হয় যা পুরো নিয়ন্ত্রণ সার্কিটে পাওয়ার সরবরাহ করে।

ইনফ্রারেড বিলম্ব নিয়ন্ত্রণ সার্কিটটি একটি থার্মোপাইল ইনফ্রারেড সেন্সর PIR, সংবেদনশীলতা পটেনশিওমিটার RP1, থার্মোপাইল ইনফ্রারেড সেন্সিং সিগন্যাল প্রসেসিং ইন্টিগ্রেটেড সার্কিট BISS0001 (IC1), বিলম্ব উপাদান R1, C2, পটেনশিওমিটার RP2, এবং আলো-সংবেদনশীল প্রতিরোধক RG, এবং অন্যান্য পেরিফেরাল উপাদান নিয়ে গঠিত। ব্যবহারিক অ্যাপ্লিকেশনগুলিতে, PIR সাধারণত P2288, PH5324, বা LH1956 টাইপ থার্মোপাইল ইনফ্রারেড সেন্সর হিসাবে নির্বাচন করা হয়। PIR সেন্সরের ইনফ্রারেড রশ্মি সনাক্তকরণের সংবেদনশীলতা উন্নত করতে, সেন্সরের সামনে একটি প্যারাবোলিক বা হেমিস্ফেরিকাল ফ্রেসনেল লেন্স স্থাপন করা উচিত; RG-কে MG45 টাইপ আলো-সংবেদনশীল প্রতিরোধক হিসাবে নির্বাচন করা হয় এবং উজ্জ্বল এবং অন্ধকার অবস্থার মধ্যে প্রতিরোধের পার্থক্য যতটা সম্ভব বড় হওয়া উচিত; RP1 এবং RP2-কে WSW টাইপ জৈব কঠিন-অবস্থা পটেনশিওমিটার হিসাবে নির্বাচন করা হয়।

নিয়ন্ত্রণ এক্সিকিউশন সার্কিটটি ইলেকট্রনিক সুইচ VT, সলিড-স্টেট রিলে SSR, এবং আলো ফিক্সচার H নিয়ে গঠিত। ব্যবহারিক অ্যাপ্লিকেশনগুলিতে, VT সাধারণত 9013 টাইপ সিলিকন NPN ট্রানজিস্টর হিসাবে নির্বাচন করা হয়, যার প্রয়োজন β ≥ 100; SSR-কে JCX-2F-DC5V টাইপ শূন্য-ক্রসিং কমপ্যাক্ট সলিড-স্টেট রিলে হিসাবে নির্বাচন করা হয়; H প্রয়োজন অনুযায়ী 100W বা তার কম ইনক্যান্ডেসেন্ট বাল্ব হিসাবে নির্বাচন করা যেতে পারে।

কাজ করার পদ্ধতি:

সার্কিট চালু হওয়ার পরে, যখন কেউ থার্মোপাইল ইনফ্রারেড সেন্সর PIR-এর পর্যবেক্ষণ range-এ প্রবেশ করে না, তখন থার্মোপাইল ইনফ্রারেড সেন্সিং সিগন্যাল প্রসেসিং ইন্টিগ্রেটেড সার্কিট BISS0001 রিসেট অবস্থায় থাকে, কন্ট্রোল সিগন্যাল আউটপুট টার্মিনাল (পিন 2) Vo একটি নিম্ন স্তর আউটপুট করে, ইলেকট্রনিক সুইচ VT কাটঅফ অবস্থায় থাকে, সলিড-স্টেট রিলে SSR বন্ধ থাকে এবং আলো ফিক্সচার H জ্বলে না, এবং কন্ট্রোলার মনিটরিং অবস্থায় থাকে।

চিপ গঠন এবং কার্যকরী মডিউল
BISS0001 নিম্নলিখিত মডিউলগুলিকে একত্রিত করে:
উচ্চ-প্রতিবন্ধকত্ব সম্পন্ন অপারেশনাল অ্যামপ্লিফায়ার: সেন্সর সংকেত গ্রহণ করে এবং বৃদ্ধি করে, বিভিন্ন পাইরোইলেকট্রিক ইনফ্রারেড প্রোবের সাথে সামঞ্জস্যপূর্ণ।
দ্বিমুখী প্রশস্ততা ডিসক্রিমিনেটর: পরিবেশগত শব্দ হস্তক্ষেপ ফিল্টার করে, নিশ্চিত করে যে বৈধ সংকেত ট্রিগার হয়।
বিলম্ব টাইমার: আউটপুট সংকেতের সময়কাল নিয়ন্ত্রণ করে (কয়েক মিনিটের জন্য নিয়মিত)।
লকআউট টাইমার: পুনরাবৃত্ত ট্রিগারিং প্রতিরোধ করে, সিস্টেমের স্থিতিশীলতা বাড়ায়।
প্রযুক্তিগত বৈশিষ্ট্য:
প্রশস্ত ভোল্টেজ অভিযোজনযোগ্যতা (2V - 6V), কম স্ট্যাটিক পাওয়ার খরচ।
অন্তর্নির্মিত রেফারেন্স পাওয়ার সাপ্লাই, পেরিফেরাল সার্কিটের নকশা সহজ করে।
দ্বিমুখী ডিটেক্টর অ্যামপ্লিফায়ারের থ্রেশহোল্ড একটি বাহ্যিক প্রতিরোধক দ্বারা সমন্বয় করা যেতে পারে।
DIP এবং SOP প্যাকেজের সাথে সামঞ্জস্যপূর্ণ, বিভিন্ন পরিস্থিতিতে ইনস্টলেশন সহজতর করে।
সাধারণ অ্যাপ্লিকেশন দৃশ্যকল্প
স্মার্ট আলো নিয়ন্ত্রণ: 2024 সালের মধ্যে, এটি সৌর রাস্তার আলো ব্যবস্থা, মানব-সংবেদী ডেস্ক ল্যাম্প [2] এবং করিডোর স্বয়ংক্রিয় আলোতে প্রয়োগ করা হবে, যা "যখন মানুষ উপস্থিত থাকে তখন আলো জ্বলে, মানুষ চলে গেলে আলো নিভে যায়" এই শক্তি-সাশ্রয়ী প্রভাব অর্জন করবে।
নিরাপত্তা অ্যালার্ম সিস্টেম: একটি পাইরোইলেকট্রিক সেন্সর এবং ইনফ্রারেড অনুপ্রবেশ সনাক্তকারীর সমন্বয়ে গঠিত, এটি একটি বাজার বা অ্যালার্ম লাইট ট্রিগার করে।
হোম অ্যাপ্লায়েন্স স্বয়ংক্রিয় নিয়ন্ত্রণ: স্বয়ংক্রিয় দরজা, বৈদ্যুতিক পাখা এবং ড্রায়ারের মতো ডিভাইস নিয়ন্ত্রণ করে, যা বুদ্ধিমত্তার স্তরকে বাড়ায়।
সীমাবদ্ধ পরামিতি
অপারেটিং তাপমাত্রা: -20℃ থেকে +70℃ (2024 সালের মধ্যে -20℃ থেকে 70℃ পর্যন্ত বাড়ানো হবে) [7-8]।
সংরক্ষণ তাপমাত্রা: -65℃ থেকে +150℃ [8]।
ইনপুট ভোল্টেজ পরিসীমা: VSS - 0.3V থেকে VDD + 0.3V (VDD ≤ 6V) [8]।
পিন সহ্য করার কারেন্ট: ±10mA (VDD = 5V)

যখন কেউ থার্মোপাইল ইনফ্রারেড সেন্সর PIR-এর পর্যবেক্ষণ range-এ প্রবেশ করে এবং নড়াচড়া করে, তখন PIR মানুষের নির্গত ইনফ্রারেড রশ্মির পরিবর্তনকে একটি বৈদ্যুতিক সংকেত আউটপুটে রূপান্তর করতে পারে, যার ফ্রিকোয়েন্সি 0.1 থেকে 10Hz পর্যন্ত।

RP2 এবং RG একটি আলো নিয়ন্ত্রণ সার্কিট তৈরি করে। দিনের বেলা, আলো-সংবেদনশীল প্রতিরোধক RG প্রাকৃতিক আলোতে উন্মুক্ত হলে কম প্রতিরোধ ক্ষমতা দেখায়। যখন BISS0001-এর পিন 9-এ Vo স্তর 0.2Vpp হয়, BISS0001 মনিটরিং অবস্থায় থাকে এবং আউটপুট টার্মিনাল % একটি নিম্ন স্তরে থাকে। যদি এই মুহূর্তে কেউ PIR মনিটরিং range-এর মধ্যে নড়াচড়া করে, তাহলে PIR একটি বৈদ্যুতিক সংকেত আউটপুট করবে যা মানবদেহের নড়াচড়ার সাথে পরিবর্তিত হয়। এই সংকেতটি পিন 11N+ (14 তম পিন) এর মাধ্যমে BISS0001 চিপের অভ্যন্তরীণ স্বাধীন উচ্চ ইনপুট ইম্পিডেন্স অপারেশনাল অ্যামপ্লিফায়ার OP1-এ পাঠানো হয়। OP1 দ্বারা প্রি-অ্যামপ্লিফাই করার পরে, এটি পিন 16 এর মাধ্যমে আউটপুট হয় এবং চিপের ভিতরে পিন 2IN- (13 তম পিন)-এর সাথে যুক্ত হয়। তারপর, এটি অভ্যন্তরীণ দ্বিতীয়-পর্যায়ের অপারেশনাল অ্যামপ্লিফায়ার OP2 দ্বারা বৃদ্ধি করা হয় এবং অভ্যন্তরীণ দ্বিমুখী প্রশস্ততা ডিসক্রিমিনেটর দ্বারা প্রক্রিয়া করা হয়। অবশেষে, একটি কার্যকর ট্রিগার সংকেত চিপের অভ্যন্তরীণ বিলম্ব টাইমার TX শুরু করতে আউটপুট হয়। তারপর, স্টেট কন্ট্রোলার BISS0001-এর পিন 2 থেকে একটি উচ্চ-স্তরের নিয়ন্ত্রণ সংকেত আউটপুট করে, যার ফলে ইলেকট্রনিক সুইচ VT পরিচালনা করে এবং সলিড-স্টেট রিলে SSR চালু করতে এবং আলো ফিক্সচার H জ্বালাতে এবং আলো নির্গত করতে সহায়তা করে।

BISS0001-এর 2য় পিন থেকে একটি উচ্চ-স্তরের নিয়ন্ত্রণ সংকেত আউটপুট করার সময় সার্কিটের বিলম্ব সময়ের সমান। এটি বিলম্ব উপাদান R1 এবং C2-এর সময় ধ্রুবক দ্বারা নির্ধারিত হয়। চিত্রে দেখানো হয়েছে, সময়টি 15 সেকেন্ড। যেহেতু চিপের 1ম পিন একটি উচ্চ স্তরের সাথে সংযুক্ত, তাই সার্কিটটি পুনরাবৃত্ত ট্রিগারিংয়ের অনুমতি দেয়। অর্থাৎ, বিলম্ব সময়ের মধ্যে (15 সেকেন্ড), যতক্ষণ কেউ সামান্য নড়াচড়া করে, সার্কিটটি পুনরায় ট্রিগার হয় এবং 2য় পিন 15 সেকেন্ডের পালস প্রস্থের সাথে একটি উচ্চ-স্তরের সংকেত আউটপুট করবে। অতএব, যতক্ষণ কেউ বাথরুমে থাকে, আলো ফিক্সচার H সর্বদা আলোকিত হবে। শুধুমাত্র ব্যক্তি চলে যাওয়ার পরে, 15-সেকেন্ডের বিলম্বের পরে, সার্কিটটি রিসেট হয় এবং আলো ফিক্সচার H স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায়।

স্পেসিফিকেশন:
