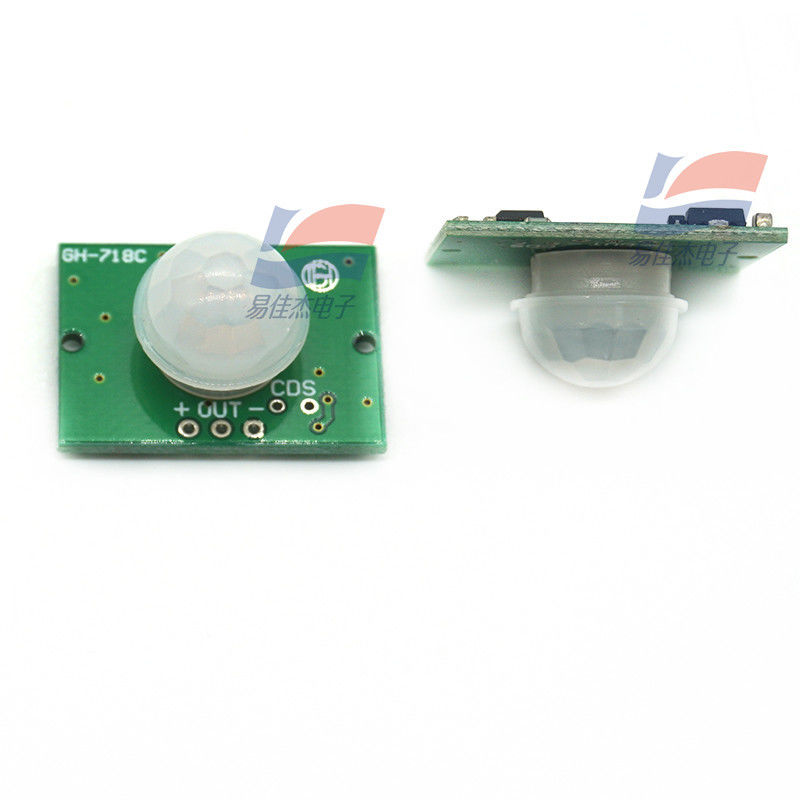

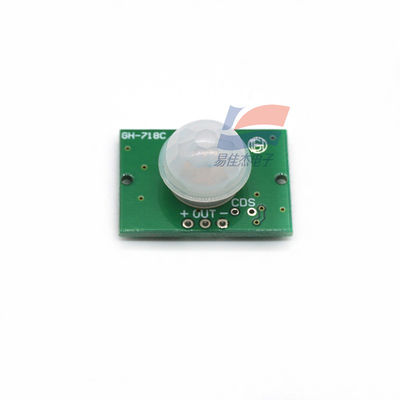

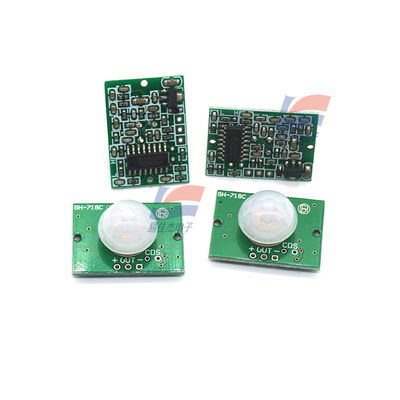

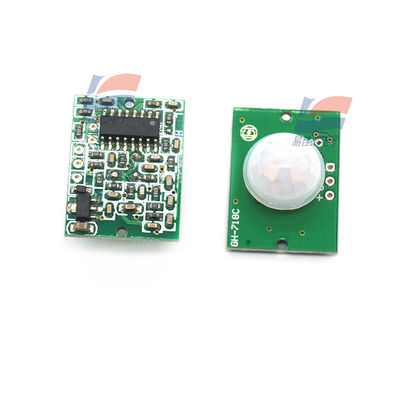

YJJ GH-718A/B/C মিনিয়েচার হিউম্যান ইনফ্রারেড সেন্সিং সেন্সর মডিউল

পণ্যের বর্ণনা:

YJJ GH-718A/B/C ক্ষুদ্রাকৃতির থার্মোলুমিনেসেন্ট হিউম্যান ইনফ্রারেড সেন্সিং সেন্সর মডিউল

বৈশিষ্ট্য:

ইনফ্রারেড প্রযুক্তির উপর ভিত্তি করে স্বয়ংক্রিয় নিয়ন্ত্রণ পণ্যগুলির উচ্চ সংবেদনশীলতা এবং শক্তিশালী নির্ভরযোগ্যতা রয়েছে এবং বিভিন্ন স্বয়ংক্রিয় সেন্সিং বৈদ্যুতিক সরঞ্জামগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।

বৈশিষ্ট্য:

১. সম্পূর্ণ স্বয়ংক্রিয় সেন্সিং: যখন কোনও ব্যক্তি সেন্সিং পরিসরে প্রবেশ করে, তখন একটি উচ্চ স্তর নির্গত হয়; যখন ব্যক্তি সেন্সিং পরিসর ত্যাগ করে, তখন উচ্চ স্তরটি স্বয়ংক্রিয়ভাবে বিলম্বিত হয় এবং বন্ধ হয়ে যায় এবং একটি নিম্ন স্তর নির্গত হয়।

২. আলো-সংবেদনশীল নিয়ন্ত্রণ (ঐচ্ছিক, কারখানায় সেট করা হয়নি): আলো-সংবেদনশীল নিয়ন্ত্রণ সেট করা যেতে পারে। এটি দিনের বেলা বা যখন আলো শক্তিশালী থাকে তখন সংবেদন করে না।

৩. দুটি ট্রিগারিং পদ্ধতি: (জাম্পার দ্বারা নির্বাচন করা যেতে পারে)

ক. অ-পুনরাবৃত্ত ট্রিগারিং পদ্ধতি: একবার সেন্সিং আউটপুট একটি উচ্চ স্তর হলে, বিলম্ব সময় শেষ হওয়ার পরে উচ্চ স্তরটি স্বয়ংক্রিয়ভাবে একটি নিম্ন স্তরে পরিবর্তিত হবে।

খ. পুনরাবৃত্তিমূলক ট্রিগারিং পদ্ধতি: একবার সেন্সিং আউটপুট একটি উচ্চ স্তর হলে, যদি বিলম্ব সময়ের মধ্যে সেন্সিং পরিসরের মধ্যে কোনও মানব কার্যকলাপ থাকে, তবে আউটপুটটি উচ্চ থাকবে যতক্ষণ না ব্যক্তি প্রস্থান করে এবং তারপরে উচ্চ স্তরটি স্বয়ংক্রিয়ভাবে একটি নিম্ন স্তরে পরিবর্তিত হবে (সেন্সিং মডিউল প্রতিটি মানব কার্যকলাপ সনাক্ত করে এবং স্বয়ংক্রিয়ভাবে বিলম্বের সময় বাড়ায় এবং বিলম্ব সময়ের শুরু বিন্দু হিসাবে শেষ কার্যকলাপের সময় নেয়)।

৪. সেন্সিং লকআউট সময় (ডিফল্ট সেটিং: কোন লকআউট সময় নেই): প্রতিটি সেন্সিং আউটপুট (উচ্চ স্তর থেকে নিম্ন স্তর) এর পরে, অবিলম্বে একটি লকআউট সময় সেট করা যেতে পারে। এই সময়ের মধ্যে, সেন্সর কোনো সেন্সিং সংকেত গ্রহণ করে না। এই ফাংশনটি "সেন্সিং আউটপুট সময়" এবং "লকআউট সময়" এর ব্যবধান অপারেশন অর্জন করতে পারে এবং ব্যবধান সনাক্তকরণ পণ্যগুলিতে প্রয়োগ করা যেতে পারে; একই সময়ে, এই ফাংশনটি লোড স্যুইচিংয়ের সময় উত্পন্ন বিভিন্ন হস্তক্ষেপকে কার্যকরভাবে দমন করতে পারে (এই সময় কয়েক দশমাংশ সেকেন্ড থেকে কয়েক দশ সেকেন্ড পর্যন্ত সেট করা যেতে পারে)।

৫. বিস্তৃত কাজের ভোল্টেজ পরিসীমা: ডিফল্ট কাজের ভোল্টেজ DC5V-20V (কাস্টমাইজযোগ্য পরিসীমা DC3V-DC24V)

৬. কম বিদ্যুত খরচ: স্ট্যাটিক কারেন্ট <50 মাইক্রোঅ্যাম্প, বিশেষ করে ব্যাটারি চালিত অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।

৭. উচ্চ-স্তরের আউটপুট সংকেত: বিভিন্ন সার্কিটের সাথে সহজেই সংযুক্ত করা যেতে পারে।

প্রযুক্তিগত পরামিতি:

১. কাজের ভোল্টেজ: DC5V-20V (কাস্টমাইজযোগ্য পরিসীমা DC3V-DC24V); ২. স্ট্যাটিক বিদ্যুত খরচ: <50 মাইক্রোঅ্যাম্প; ৩. স্তর আউটপুট: উচ্চ 3.3V (অন্যান্য ভোল্টেজ মান কাস্টমাইজ করা যেতে পারে); নিম্ন 0V;

৪. বিলম্ব সময়: কয়েক দশমাংশ সেকেন্ড থেকে কয়েক মিনিটের মধ্যে তৈরি করা যেতে পারে; ৫. লকআউট সময়: কয়েক দশমাংশ সেকেন্ড থেকে কয়েক দশ সেকেন্ডের মধ্যে তৈরি করা যেতে পারে

৬. ট্রিগার পদ্ধতি: L - অ-পুনরাবৃত্ত; H - পুনরাবৃত্ত; ৭. সেন্সিং পরিসীমা: <140-ডিগ্রি কোণ, ৭ মিটারের মধ্যে (সেন্সিং দূরত্ব ব্যবহৃত লেন্স দ্বারা নির্ধারিত হয়, কয়েক সেন্টিমিটার থেকে ৭ মিটারের মধ্যে কাস্টমাইজযোগ্য)।

৮. কাজের তাপমাত্রা: -15 - +70 ডিগ্রি; ৯. PCB আকার: 28*38mm, স্ক্রু গর্তের দূরত্ব 32.5mm; ১০. সেন্সিং লেন্সের আকার (ব্যাস): 23mm (ডিফল্ট); এছাড়াও উপলব্ধ: 12.7mm; 8mm নির্বাচনযোগ্য।

I: মানবদেহের ইনফ্রারেড সেন্সিং পণ্য:

১: GH-807 মানব দেহের ইনফ্রারেড সেন্সিং সুইচ

২: GH-918 ইনফ্রারেড তারযুক্ত প্রোব

৩: GH-9181 অ্যান্টি-পেট ইনফ্রারেড তারযুক্ত প্রোব (একক-চিপ প্রোগ্রাম নিয়ন্ত্রণ)

৪: GH-032 পর্দা-টাইপ ইনফ্রারেড তারযুক্ত প্রোব

৫: GH-7832 সিলিং-টাইপ ইনফ্রারেড তারযুক্ত প্রোব

II: মানবদেহের ইনফ্রারেড সেন্সিং মডিউল প্রকার:

১: GH-7181A/B মানব দেহের ইনফ্রারেড সেন্সিং মডিউল (কম বিদ্যুত খরচ: 50uA, ছোট ভলিউম A3828B3224mm)

২: GH-7182 মানব দেহের ইনফ্রারেড সেন্সিং মডিউল (নিম্ন তাপমাত্রা প্রতিরোধ: -40 ডিগ্রি)

৩: GH-7183 মানব দেহের ইনফ্রারেড সেন্সিং মডিউল (কম বিদ্যুত খরচ: 50uA, ছোট ভলিউম 3224mm, লোড কারেন্ট 0.5A)

III: অতিস্বনক সেন্সিং মডিউল প্রকার:

১: GH-311 অতিস্বনক সেন্সিং মডিউল (ছোট ভলিউম 4619mm)

২: GH-311R ট্রান্সমিট-রিসিভ মডিউল

৩: GH-311T ট্রান্সমিট মডিউল

IV: গ্যাস সেন্সিং মডিউল প্রকার:

১: GH-310 গ্যাস সেন্সিং মডিউল (ছোট ভলিউম 3826mm)

১: GH-312 ধোঁয়া সেন্সিং মডিউল (ছোট ভলিউম 3322mm)

V: আর্দ্রতা মডিউল প্রকার:

১: HTF2232 ফ্রিকোয়েন্সি আউটপুট আর্দ্রতা মডিউল

২: HSM-20G ভোল্টেজ আউটপুট আর্দ্রতা মডিউল

VI: সাধারণ 315M/433M উচ্চ ফ্রিকোয়েন্সি ট্রান্সসিভার মডিউল প্রকার:

১: GH-2082: (315M/433M গ্রহণ মডিউল)

২: GH-682: (315M/433M ডিকোডিং সহ গ্রহণ মডিউল)

৩: GH-610: (315M/433M ট্রান্সমিট মডিউল)

VII: সাধারণ 315M/433M উচ্চ ফ্রিকোয়েন্সি শিল্প কন্ট্রোলার (রিলে সহ) প্রকার:

১: GH-1226 শিল্প কন্ট্রোলার (4/6 রিলে চ্যানেল, একক-চিপ প্রোগ্রাম নিয়ন্ত্রণ)

২: GH-1228 শিল্প কন্ট্রোলার (8/12 রিলে চ্যানেল, একক-চিপ প্রোগ্রাম নিয়ন্ত্রণ)

৩: GH-1228 শিল্প কন্ট্রোলার (8/2 গ্রুপ 4 রিলে চ্যানেল, একক-চিপ প্রোগ্রাম নিয়ন্ত্রণ)

৪: GH-1228 শিল্প কন্ট্রোলার (12/3 গ্রুপ 4 রিলে চ্যানেল, একক-চিপ প্রোগ্রাম নিয়ন্ত্রণ)

অ্যাপ্লিকেশন সুযোগ

নিরাপত্তা পণ্য

মানব দেহের সেন্সিং খেলনা

মানব দেহের সেন্সিং আলো ফিক্সচার

শিল্প অটোমেশন নিয়ন্ত্রণ, ইত্যাদি।

প্রধান প্রযুক্তিগত পরামিতি:

১ অপারেটিং ভোল্টেজ: DC 3.7~20V

২ স্ট্যাটিক কারেন্ট: 50uA

৩-স্তর আউটপুট: উচ্চ 3.3V, নিম্ন 0V

৪. সময়কাল: 3 থেকে 900 সেকেন্ড পর্যন্ত নিয়মিত

৫. সেন্সিং কোণ: 110 ডিগ্রি

৬. সেন্সিং দূরত্ব: 3 মিটার

স্পেসিফিকেশন:
