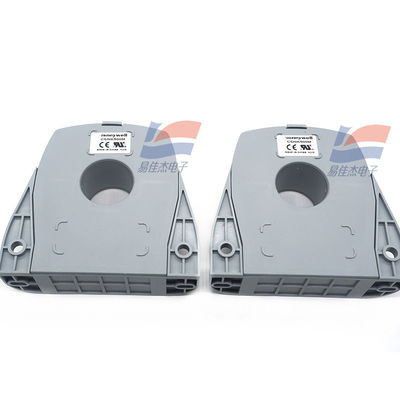

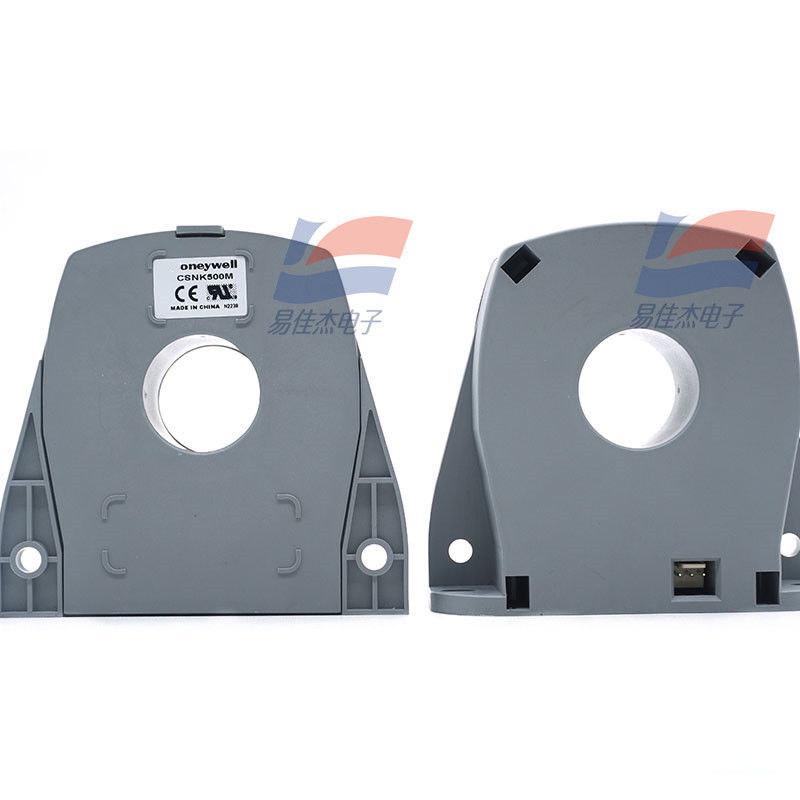

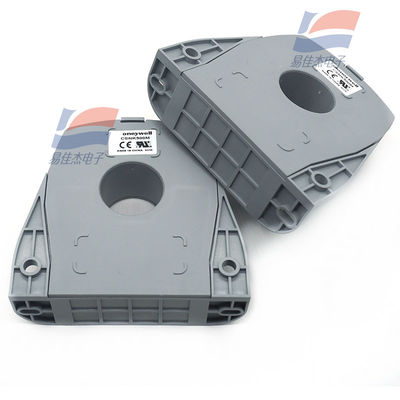

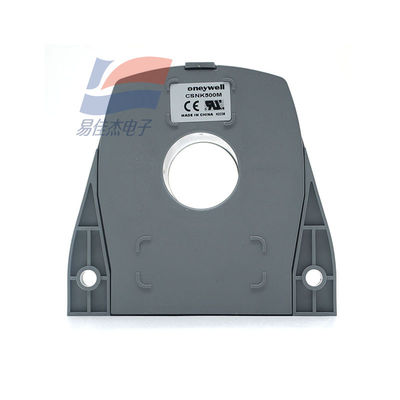

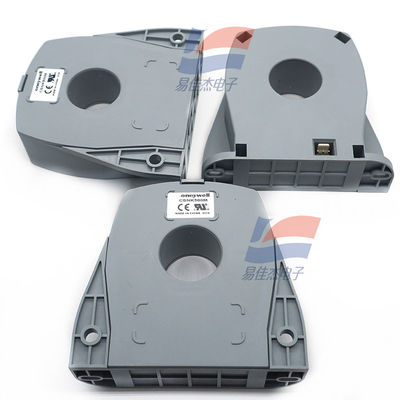

CSNK500M কারেন্ট সেন্সর সরাসরি কারেন্ট, অল্টারনেটিং কারেন্ট এবং পালসড কারেন্ট পরিমাপ করে

                               CSNK500M কারেন্ট সেন্সর সরাসরি কারেন্ট, অল্টারনেটিং কারেন্ট এবং পালসড কারেন্ট পরিমাপ করে

বৈদ্যুতিক পরামিতি:

• রেটেড কারেন্ট: 500A rms (নামমাত্র)
• পরিমাপের সীমা:
  • নিরবিচ্ছিন্ন কারেন্ট: 0~±1200A_t
  • এসি পিক কারেন্ট: 0~±1275A_t
• পরিমাপ প্রতিরোধ (70°C-এ):
  • ±15V সহ: ±500A তে 0Ω~75Ω_tসর্বোচ্চ; ±1000A তে 0Ω~10Ω_tসর্বোচ্চ
  • ±18V সহ: ±500A তে 0Ω~100Ω_tসর্বোচ্চ; ±1275A তে 0Ω~5Ω_tসর্বোচ্চ
• অ্যানালগ আউটপুট কারেন্ট (500A তে): 100mA
• টার্নস অনুপাত: 1/5000
• সঠিকতা (25°C): ±0.50%ln থেকে ভালো
• বিদ্যুৎ সরবরাহ ভোল্টেজ: ±15~18V ডিসি (±5%)
• প্রাথমিক-সেকেন্ডারি বৈদ্যুতিক বিচ্ছিন্নতা: 6KV_rms/50KHz/1min

পারফরম্যান্স - গতিশীল পরামিতি:

• শূন্য-অফসেট কারেন্ট (25°C): ±0.20mA থেকে ভালো
• অফসেট কারেন্ট তাপমাত্রা প্রবাহ (0~70°C): ±0.30mA থেকে ভালো
• রৈখিকতা: ±0.10% থেকে ভালো
• প্রতিক্রিয়া সময়: 1μs থেকে ভালো
• ব্যান্ডউইথ: ডিসি~100KHz
• di/dT অনুসরণ: 100A/μs থেকে ভালো

প্রযুক্তিগত বৈশিষ্ট্য:

• অপারেটিং তাপমাত্রা সীমা: -40~85°C
• সংরক্ষণ তাপমাত্রা সীমা: -40~90°C
• কারেন্ট খরচ: 20mA প্লাস আউটপুট কারেন্ট
• সেকেন্ডারি অভ্যন্তরীণ প্রতিরোধ (+70°C): 50Ω
• সেন্সর হাউজিং: অন্তরক প্লাস্টিক হাউজিং
• মাউন্টিং প্রকার: 4-পিন সংযোগকারী

কাজের নীতি:

CSNK500M ক্লোজড-লুপ কারেন্ট সেন্সরটি চৌম্বকীয় ক্ষতিপূরণ নীতির উপর ভিত্তি করে তৈরি, প্রাথমিক/সেকেন্ডারি সার্কিটের মধ্যে বৈদ্যুতিক বিচ্ছিন্নতা সহ। এটি ডিসি, এসি এবং পালস কারেন্ট পরিমাপ করতে পারে।
