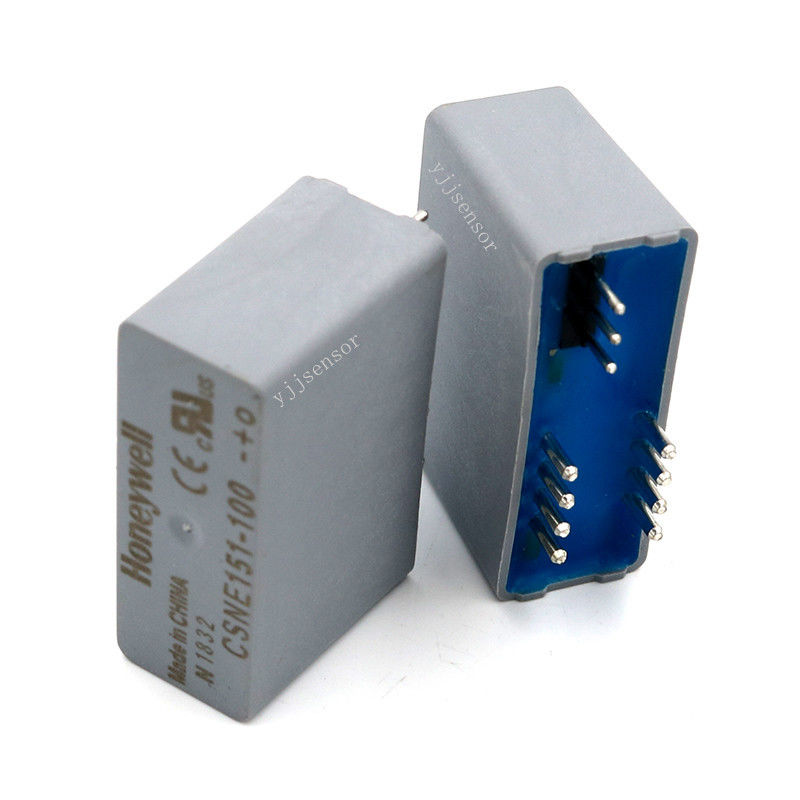

সিএসএনই ১৫১-১০০ অটোমোটিভ ইলেকট্রনিক্স রোবটের জন্য বন্ধ লুপ বর্তমান সেন্সর

CSNE151-100 স্বয়ংচালিত ইলেকট্রনিক্স রোবটের জন্য ক্লোজড লুপ কারেন্ট সেন্সর

কাজের নীতি:

চৌম্বকীয় ক্ষতিপূরণ নীতির উপর ভিত্তি করে, এটি চৌম্বকীয় বা হল প্রভাবের ধরণের একটি বদ্ধ-লুপ বর্তমান সেন্সরের অন্তর্গত। শূন্য-ফ্লাক্স পদ্ধতি (প্রতিক্রিয়া সিস্টেম) ব্যবহার করে, এটি সেন্সর কোরের চৌম্বকীয় প্রবাহকে ক্রমাগত নিয়ন্ত্রণ করে। শূন্য ফ্লাক্সকে ভারসাম্য বজায় রাখতে প্রয়োজনীয় বর্তমান কন্ডাক্টরের মাধ্যমে প্রবাহিত প্রাথমিক বর্তমানের সমানুপাতিক। ডিভাইস আউটপুট হিসাবে এই ক্লোজড-লুপ কারেন্টটি প্রাথমিক এবং মাধ্যমিক উইন্ডিংগুলির টার্নস অনুপাত দ্বারা স্কেল করা প্রাথমিক বর্তমানকে প্রতিফলিত করে, যা কোনও প্রতিরোধকের মাধ্যমে ভোল্টেজে রূপান্তরিত হতে পারে।

বৈদ্যুতিক পরামিতি:

• রেটেড বর্তমান: 25A.T আরএমএস।
• পরিমাপের পরিসীমা: 0 ~ ± 50A.T আরএমএস, 0 ~ ± 90a.t আরএমএস।
• পরিমাপ প্রতিরোধের: ± 15V বিদ্যুৎ সরবরাহে, সর্বোচ্চ ± 25A এর জন্য 54360Ω, সর্বোচ্চ ± 50A এর জন্য 54150Ω, সর্বোচ্চ ± 90a এর জন্য 5454Ω।
• অ্যানালগ আউটপুট বর্তমান: 25 এমএ।
• মোড় অনুপাত: 1-2-3-4: 1000।
• নির্ভুলতা: +25 ° C @25a: 优于 ± 0.25% ইন (রেটেড বর্তমানের ± 0.25% এর চেয়ে ভাল)।
• সরবরাহ ভোল্টেজ: ± 12 থেকে 15 ভি (± 5%)।

নির্ভুলতা - গতিশীল পরামিতি:

• জিরো অফসেট বর্তমান: @+25 ° C: 优于 ± 0.15MA (± 0.15MA এর চেয়ে ভাল)।
• অফসেট বর্তমান তাপমাত্রা প্রবাহ: 0 ~ 70 ° C: 优于 ± 0.6MA (± 0.6MA এর চেয়ে ভাল)।
• লিনিয়ারিটি: 优于 ± 0.2% (± 0.2% এর চেয়ে ভাল)।
• প্রতিক্রিয়া সময়: @50%: 优于 200ns (200ns এর চেয়ে ভাল)।
• ব্যান্ডউইথ: ডিসি থেকে 200kHz।
• ডিআই/ডিটি নির্ভুল ট্র্যাকিং:〉 50 এ/μ এস।

অন্যান্য পরামিতি:

• বৈদ্যুতিক নিরোধক: 50Hz/1min, 5 কেভি।
• অপারেটিং তাপমাত্রা পরিসীমা: -40 ° C…+85 ° C।
• স্টোরেজ তাপমাত্রার পরিসীমা: -40 ° C…+90 ° C।
• বর্তমান খরচ: 12 + আউটপুট বর্তমান এমএ।
• গৌণ অভ্যন্তরীণ প্রতিরোধের: (+70 ° C) 66Ω।
• প্রাথমিক অভ্যন্তরীণ প্রতিরোধের: <1.25/টার্ন এম Ω
• ওজন: 14 জি।
• সেন্সর হাউজিং উপাদান: 30% গ্লাস ফাইবার (UL94-V0 গ্রেড) সহ পিবিটি।

পণ্য বৈশিষ্ট্য:

• চৌম্বকীয় ক্ষতিপূরণ নীতির উপর ভিত্তি করে উচ্চ পরিমাপের নির্ভুলতা।
• বিস্তৃত প্রয়োগযোগ্যতার সাথে ডিসি, এসি, বা পালসিং কারেন্ট পরিমাপ করতে সক্ষম।
• প্রাথমিক/মাধ্যমিক সার্কিটের মধ্যে বৈদ্যুতিক বিচ্ছিন্নতা, সুরক্ষা এবং বিরোধী-হস্তক্ষেপ নিশ্চিত করে।
• ছোট জিরো অফসেট বর্তমান এবং কম তাপমাত্রার প্রবাহ, বিভিন্ন তাপমাত্রার পরিবেশে স্থিতিশীল কর্মক্ষমতা বজায় রাখে।
• সংক্ষিপ্ত প্রতিক্রিয়া সময়, দ্রুত পরিবর্তিত স্রোতের জন্য পরিমাপের প্রয়োজনীয়তাগুলি পূরণ করতে বর্তমান পরিবর্তনগুলির দ্রুত এবং সঠিক ট্র্যাকিং সক্ষম করা।

অ্যাপ্লিকেশন ক্ষেত্র:

• শিল্প খাত: সাধারণ অপারেশন এবং সুরক্ষা নিশ্চিত করতে মোটর, ফ্রিকোয়েন্সি রূপান্তরকারী এবং ওয়েল্ডিং মেশিনগুলির মতো সরঞ্জামগুলির জন্য বর্তমান পর্যবেক্ষণ এবং নিয়ন্ত্রণ।
• স্বয়ংচালিত ইলেকট্রনিক্স: শক্তি পরিচালনা এবং ত্রুটি নির্ণয়ের জন্য বর্তমান নিরীক্ষণের জন্য বৈদ্যুতিক যানবাহন, স্বয়ংচালিত ইঞ্জিন নিয়ন্ত্রণ সিস্টেম ইত্যাদির জন্য ব্যাটারি ম্যানেজমেন্ট সিস্টেমে ব্যবহৃত হয়।
• যোগাযোগ ও নেটওয়ার্কিং: যোগাযোগ ডিভাইসের জন্য স্থিতিশীল বিদ্যুৎ সরবরাহ এবং দক্ষ শক্তি ব্যবহার নিশ্চিত করার জন্য বিদ্যুৎ ব্যবস্থায় বর্তমানের পর্যবেক্ষণ করে।
• রোবোটিক্স: রোবট চলাচলের সুনির্দিষ্ট নিয়ন্ত্রণের জন্য মোটর স্রোতের সঠিকভাবে পরিমাপ করতে রোবট ড্রাইভ সিস্টেমে প্রয়োগ করা হয়েছে।
