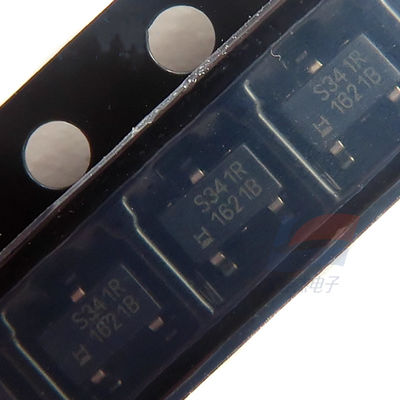

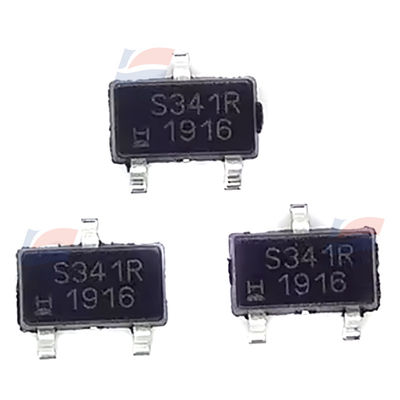

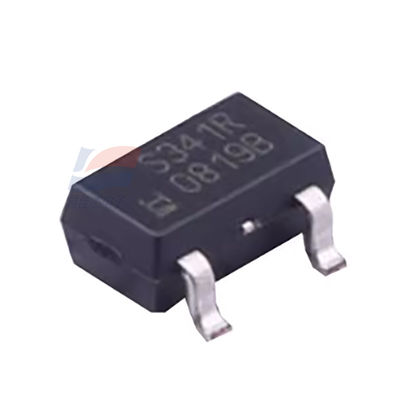

YJJ SS341RT সিঙ্গল-পোল ডিজিটাল হল ইফেক্ট সেন্সর SOT23 3-পিন ব্রাশলেস মোটরগুলিতে ব্যবহৃত হয়

পণ্যের বর্ণনা:

SS341RT সিঙ্গেল-পোল ডিজিটাল হল ইফেক্ট সেন্সর SOT23 3-পিন ব্রাশবিহীন মোটরে ব্যবহৃত হয়

বৈশিষ্ট্য:

SS340RT/SS440R সেন্সর IC একটি ছোট এবং সর্বজনীন ডিজিটাল হল ইফেক্ট ডিভাইস যা স্থায়ী চুম্বক বা ইলেক্ট্রোম্যাগনেটের চৌম্বক ক্ষেত্র দ্বারা পরিচালিত হয়। এগুলি এক মেরু: উত্তর (SS340RT) বা দক্ষিণ (SS440R)-এর প্রতিক্রিয়া জানানোর জন্য ডিজাইন করা হয়েছে। এই এক মেরু হল আইসি তিনটি ভিন্ন চৌম্বক সংবেদনশীলতা প্রদান করে।

সম্ভাব্য অ্যাপ্লিকেশনগুলির একটি বিস্তৃত পরিসর পূরণ করতে: • SS341RT এবং SS441R সর্বোচ্চ সংবেদনশীলতা প্রদান করে, যার 25°C[77°F]-এ 75 G এর একটি সাধারণ অপারেটিং পয়েন্ট রয়েছে।

SS343RT এবং SS443R মাঝারি সংবেদনশীলতা প্রদান করে, যার 25°C[77°F]-এ 135 G এর একটি সাধারণ অপারেটিং পয়েন্ট রয়েছে।

SS349RT এবং SS449R-এর সংবেদনশীলতা সবচেয়ে কম, যার 25°C[77°F]-এ 305 G এর একটি সাধারণ অপারেটিং পয়েন্ট রয়েছে। এই সেন্সরগুলি দুটি প্যাকেজ আকারে আসে: • SS340RT-এর একটি ছোট SOT-23 সারফেস মাউন্ট প্যাকেজ রয়েছে।

SS440R একটি লিড ফ্ল্যাট TO-92 টাইপ প্যাকেজে উপলব্ধ।

SS340RT-এর ছোট আকারের জন্য কম PC বোর্ড স্থানের প্রয়োজন, যা এটিকে ছোট উপাদানগুলির জন্য ব্যবহার করতে সক্ষম করে। এর 3 Vdc ক্ষমতা কম-ভোল্টেজ অ্যাপ্লিকেশনগুলিতে শক্তি দক্ষতা উন্নত করতে ব্যবহার করা যেতে পারে।

SS340RT সিরিজ টেপ এবং রিল (প্রতি রিলে 3,000) অফার করে। SS440R সিরিজ বাল্ক প্যাকেজিংয়ে (প্রতি ব্যাগে 1,000 পিস) উপলব্ধ।

এক মেরু হল IC সেন্সর একটি ছোট, বহু-উদ্দেশ্যপূর্ণ ডিজিটাল হল ইফেক্ট ডিভাইস যা স্থায়ী চুম্বক বা ইলেক্ট্রোম্যাগনেটের চৌম্বক ক্ষেত্র দ্বারা পরিচালিত হতে পারে। এগুলি উত্তর থেকে দক্ষিণ এক মেরুর প্রতিক্রিয়া জানানোর জন্য ডিজাইন করা হয়েছে এবং উচ্চ, মাঝারি এবং নিম্ন চৌম্বক সংবেদনশীলতা রয়েছে। এতে পোলারিটি বিপরীত সংযোগ সুরক্ষা তৈরি করা হয়েছে, যা ইনস্টলেশনের সময় সম্ভাব্য ক্ষতি থেকে ডিভাইসটিকে রক্ষা করতে পারে।

বিস্তৃত তাপমাত্রা পরিসীমা: -40 °C থেকে 150 °C

অ্যাপ্লিকেশন প্রোগ্রামের নমনীয়তা বাড়ান

নিম্ন ভোল্টেজ 3 V ক্ষমতা

ESD ক্লাস 2 সহ শক্তিশালী IC ডিজাইন

বৈশিষ্ট্য

সংখ্যাসূচক মান

প্রযুক্তি ডিজিটাল

ইনস্টলেশন প্রকার প্যাচ

চৌম্বক প্রকার এক মেরু

প্যাকেজ প্রকার SOT 23

পিন সংখ্যা: 3

নির্মাতার অংশ নম্বর SS341RT

বর্ণনা ম্যাগনেটিক সুইচ এক মেরু SOT23-3

প্যাকেজিং Digi-Reel?

সিরিজ SS340RT

ফাংশন এক মেরু সুইচ

প্রযুক্তি হল ইফেক্ট

পোলারাইজেশন উত্তর মেরু

সেন্সিং রেঞ্জ: -13.5mT ট্রিপ, -1mT রিলিজ

পরীক্ষার শর্ত -40 ° C থেকে 150 ° C

ভোল্টেজ - সরবরাহ 3V ~ 24V

কারেন্ট - সরবরাহ (সর্বোচ্চ) 8mA

কারেন্ট - আউটপুট (সর্বোচ্চ) 20mA

আউটপুট প্রকার ওপেন কালেক্টর

বৈশিষ্ট্য -

অপারেটিং তাপমাত্রা: -40 ° C থেকে 150 ° C (TA)

মাউন্টিং প্রকার সারফেস মাউন্ট

সরবরাহকারীর ডিভাইস প্যাকেজ SOT-23-3

প্যাকেজ / কেস TO-236-3, SC-59, SOT-23-3
