এএম২৩০২ তাপমাত্রা আর্দ্রতা সমন্বিত সেন্সর পরিবারের পরিবেশ নিয়ন্ত্রণের জন্য পোষা প্রাণী/পশুপালন

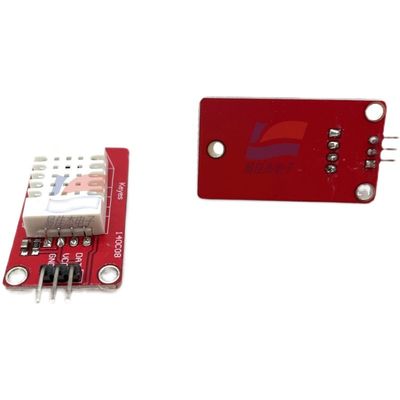

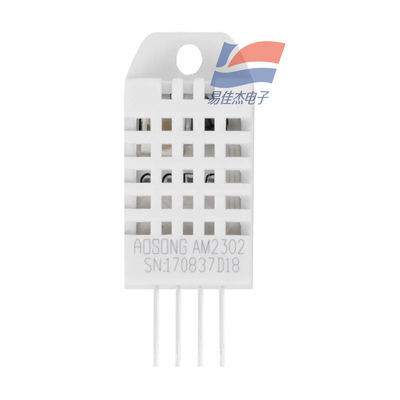

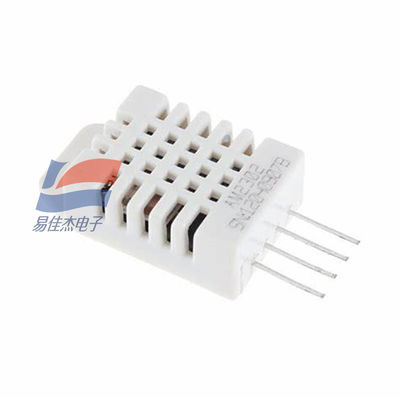

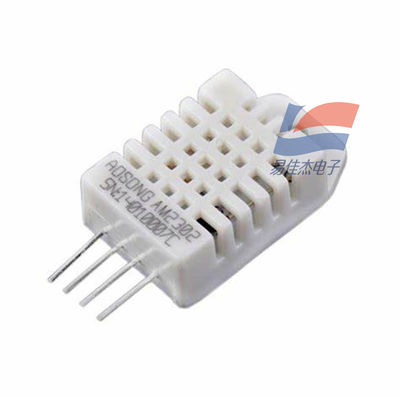

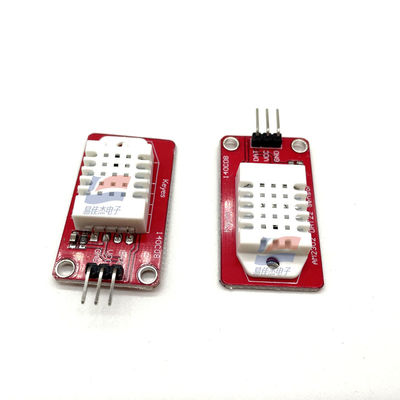

                                           AM2302 তাপমাত্রা আর্দ্রতা সমন্বিত সেন্সর

১. সংক্ষিপ্ত বিবরণ:

AM2302 হল একটি সমন্বিত তাপমাত্রা এবং আর্দ্রতা সেন্সর যা ক্যালিব্রেটেড ডিজিটাল সিগন্যাল আউটপুট প্রদান করে। এটি বিশেষ ডিজিটাল মডিউল অধিগ্রহণ প্রযুক্তি এবং তাপমাত্রা-আর্দ্রতা সংবেদী প্রযুক্তি ব্যবহার করে, যা অত্যন্ত উচ্চ নির্ভরযোগ্যতা এবং চমৎকার দীর্ঘমেয়াদী স্থিতিশীলতা নিশ্চিত করে।

২. কার্যকারিতা:

সেন্সরটিতে একটি ক্যাপাসিটিভ আর্দ্রতা-সংবেদী উপাদান, একটি উচ্চ-নির্ভুলতা তাপমাত্রা-সংবেদী উপাদান এবং একটি উচ্চ-পারফরম্যান্স 8-বিট মাইক্রোকন্ট্রোলার রয়েছে। ক্রমাঙ্কন সহগগুলি মাইক্রোকন্ট্রোলারে একটি প্রোগ্রাম হিসাবে সংরক্ষণ করা হয়, যা সেন্সরের ভিতরে সনাক্ত করা সংকেতগুলির প্রক্রিয়াকরণের সময় ব্যবহার করা হয়।

৩. সরবরাহ ভোল্টেজ:

3.3 - 6V

৪. সংকেত প্রেরণ:

• 40-বিট ডেটা ট্রান্সমিশন (MSB প্রথম) সহ একটি একক-তারের সিরিয়াল ইন্টারফেস গ্রহণ করে।
• যোগাযোগের সময়: প্রতি চক্রে প্রায় 5ms।
• ডেটা বিন্যাস: 16-বিট আর্দ্রতা ডেটা + 16-বিট তাপমাত্রা ডেটা + 8-বিট চেকসাম।

৫. পরিমাপের পরিসীমা এবং নির্ভুলতা:

• আর্দ্রতা:
  • পরিসীমা: 0 - 100% RH
  • সঠিকতা: 2 - 5% RH
• তাপমাত্রা:
  • পরিসীমা: -40 - 80°C
  • সঠিকতা: ±0.5°C

৬. বিদ্যুতের ব্যবহার:

সর্বোচ্চ 2.5mA (রূপান্তরের সময়, অর্থাৎ, যখন ডেটা অনুরোধ করা হয়)

৭. মাত্রা:

• প্রধান অংশ: 27mm x 59mm x 13.5mm
• কেবল দৈর্ঘ্য: 23cm

৮. প্রতিক্রিয়া সময়:

• AM2302 থেকে হোস্ট দ্বারা পড়া তাপমাত্রা এবং আর্দ্রতা ডেটা সর্বদা পূর্ববর্তী পরিমাপের মান।
• দুটি পরিমাপের মধ্যে ব্যবধান দীর্ঘ হলে, পরপর দুবার পড়ুন এবং দ্বিতীয় মানটিকে রিয়েল-টাইম ডেটা হিসাবে নিন।
• দুটি পাঠের মধ্যে সর্বনিম্ন ব্যবধান: 2 সেকেন্ড।

৯. ইন্টারফেস বর্ণনা:

• সাধারণত 3 - 5V পাওয়ার পিন, ডেটা পিন এবং গ্রাউন্ড পিন অন্তর্ভুক্ত থাকে।
• যদিও এটি ডেটা ট্রান্সমিশনের জন্য একটি একক তার ব্যবহার করে, এটি ডালাস 1 - তারের বাসের সাথে সঙ্গতিপূর্ণ নয়।
• একাধিক সেন্সরগুলির জন্য, প্রত্যেকটির নিজস্ব ডেটা পিন থাকতে হবে।
• সেন্সরের ভিতরে একটি 5.1kΩ পুল-আপ প্রতিরোধক রয়েছে যা VCC এবং ডেটা পিনের সাথে সংযুক্ত থাকে, তাই সাধারণত বাহ্যিক পুল-আপ প্রতিরোধকের প্রয়োজন হয় না।
