YJJ SS543GT SS543AT সিঙ্গল-পোল হল সেন্সর আইসি ব্রাশহীন ডিসি মোটরগুলিতে ব্যবহৃত হয়

পণ্যের বর্ণনা:

এসএস 543 জিটি এবং এসএস 543 এটি সিঙ্গল-পোল হল সেন্সর আইসি ব্রাশহীন ডিসি মোটরগুলিতে ব্যবহৃত হয়

বৈশিষ্ট্যঃ

এসএস৫৪৩জিটি এসএস৫৪৩এটি ডিজিটাল হল ইফেক্ট পজিশন সেন্সর আইসি, একক মেরু, মাঝারি গাউসিয়ান, এসওটি-৮৯বি, পকেট রোল টেপ, রোল প্রতি ১০০০ টুকরা।

SS543AT ডিজিটাল হল এফেক্ট পজিশন সেন্সর আইসি একটি ছোট, মাল্টি-ফাংশনাল ডিজিটাল হল এফেক্ট ডিভাইস যা স্থায়ী চুম্বক বা ইলেক্ট্রোম্যাগনেট এর চৌম্বকীয় ক্ষেত্র দ্বারা চালিত হয়।উত্তর এবং দক্ষিণ মেরুতে বা শুধুমাত্র দক্ষিণ মেরুতে প্রতিক্রিয়া জানানোর জন্য ডিজাইন করা হয়েছে. তাদের দ্বিপাক্ষিক, লকড বা ইউনিপোলার চৌম্বকীয় বৈশিষ্ট্য রয়েছে। বোর্ড ভোল্টেজ নিয়ন্ত্রক 3.8Vdc থেকে 30Vdc এর পাওয়ার সাপ্লাই ভোল্টেজ পরিসরের মধ্যে স্থিতিশীলভাবে কাজ করতে পারে।এই সেন্সরগুলি 20 mA এর একটি শোষণ আউটপুট অবিচ্ছিন্নভাবে সরবরাহ করতে পারে এবং সর্বোচ্চ 50 mA পর্যন্ত পুনর্ব্যবহার করা যেতে পারে3.8V ফাংশন অনেক সম্ভাব্য নিম্ন ভোল্টেজ অ্যাপ্লিকেশন ব্যবহারের অনুমতি দেয়। ডিজিটাল ওপেন-কলেক্টর শোষণ টাইপ আউটপুট বিভিন্ন ইলেকট্রনিক সার্কিট সহজেই সংযুক্ত করা যেতে পারে।সকল ডিরেক্টরি তালিকা ১৫০ ডিগ্রি সেলসিয়াস পর্যন্ত তাপমাত্রায় কাজ করতে পারেডিজাইনের নমনীয়তার জন্য

এসএস৪০০ সিরিজ: ফ্ল্যাট টিও-৯২ টাইপ:

এসএস৪এক্সএক্সঃ স্ট্যান্ডার্ড লিড, বাল্ক

SS4XX-L: সোজা লম্বা সীসা তার, বাল্ক

SS4XX-T2: ক্যাসেট টেপ সহ এমএমওপ্যাকযুক্ত, ছাঁচযুক্ত সীসা তার

SS4XX-T3: স্ট্যান্ডার্ড স্ট্রেইট লিড, ক্যাসেট টেপ সহ আমোপ্যাক

SS4XX-S: সারফেস মাউন্ট, বাল্ক

SS4XX-SP: সারফেস মাউন্ট, পকেট টেপ এবং রোলস

এসএস৫০০ সিরিজঃ এসওটি-৮৯বি, পকেট টেপ এবং রিল

টেকনিক্যাল স্পেসিফিকেশন

সিরিজের নামঃ এসএস৫০০

চৌম্বকীয় ড্রাইভ প্রকার এক-পোল

সর্বাধিক আউটপুট ভোল্টেজ 0.4 Vdc

আউটপুট বর্তমান 20 মিলিঅ্যাম্পের

আউটপুট টাইপ ডুবে যাওয়া

সংরক্ষণের তাপমাত্রাঃ -৫০°সি থেকে ১৫০°সি [-৫৮°ফারেনহাইট থেকে ৩০২°ফারেনহাইট]

রিলিজ পয়েন্ট 75 মিনিট (25°C)

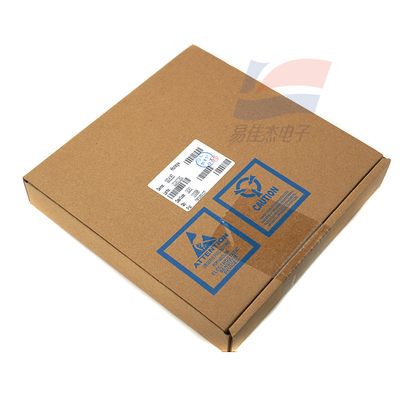

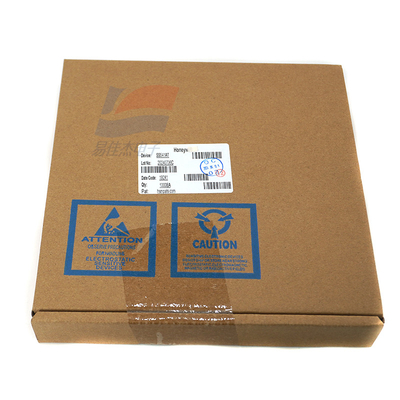

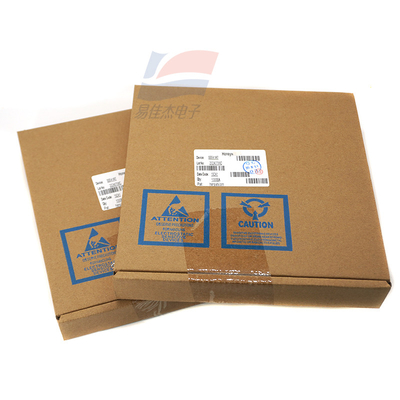

প্যাকেজিং টাইপ SOT-89B, পকেট টেপ এবং রোলস, 1000 টুকরা প্রতি রোল

স্যুইচিং সময় কমেছে (৯০% থেকে ১০%) ১.৫μs পর্যন্ত

প্রোডাক্ট বিভাগঃ হল ইফেক্ট ডিজিটাল পজিশন সেন্সর আইসি

পাওয়ার সাপ্লাই ভোল্টেজ 3.8Vdc থেকে 30Vdc পর্যন্ত

সর্বাধিক পাওয়ার সাপ্লাই বর্তমান 10.0 mA

সর্বাধিক ফুটো প্রবাহ 10μA

অপারেটিং তাপমাত্রাঃ -40°C থেকে 150°C [-40°F থেকে 302°F]

সর্বাধিক অপারেটিং পয়েন্ট 180 G (25°C এ)

ডিফারেনশিয়াল ২৫ মিনিট (২৫°সি)

স্যুইচিং সময় বৃদ্ধি পায় (১০% থেকে ৯০%) ১.৫ মাইক্রো সেকেন্ড পর্যন্ত

বিশ্বব্যাপী উপলব্ধ

পণ্যের ফাংশন

চার মেরু হল আইসি নকশা সর্বোচ্চ পরিমাণে যান্ত্রিক চাপ কমাতে পারেন

তাপমাত্রা-সমস্যাযুক্ত চৌম্বকীয় উপাদানগুলি -৪০ ডিগ্রি সেলসিয়াস থেকে ১৫০ ডিগ্রি সেলসিয়াস পর্যন্ত বিস্তৃত তাপমাত্রা পরিসীমাতে স্থিতিশীল অপারেশন প্রদান করতে পারে

অ্যাপ্লিকেশন নমনীয়তার সাথে 3.8Vdc থেকে 30Vdc পর্যন্ত বিস্তৃত অন্তর্ভুক্তি পাওয়ার সাপ্লাই ভোল্টেজ

ডিজিটাল, সংগ্রাহক ওপেন ড্রেন আউটপুট, বিভিন্ন সাধারণ ইলেকট্রনিক সার্কিটগুলির সাথে সংযোগের জন্য সুবিধাজনক

উচ্চ সংবেদনশীলতা সংস্করণ সম্ভাব্য অ্যাপ্লিকেশন যা উচ্চ নির্ভুলতা বা বড় ফাঁক প্রয়োজন ব্যবহার করা যেতে পারে

বিপোলার, লকড বা ইউনিপোলার ম্যাগনেটিজম

প্রয়োগ

শিল্প

স্পিড এবং ঘূর্ণন গতির সংবেদন

ট্যাকোমিটার, কাউন্টার পিকআপ ট্রাক

প্রবাহ সনাক্তকরণ

ব্রাশবিহীন ডিসি মোটর (সরাসরি বর্তমান) এর কম্যুটেশন

মোটর এবং ফ্যান নিয়ন্ত্রণ

রোবট নিয়ন্ত্রণ

পরিবহন:

গতি এবং RPM (প্রতি মিনিটে ঘূর্ণন) sensing

ট্যাকোমিটার, কাউন্টার পিকআপ ট্রাক

মোটর এবং ফ্যান নিয়ন্ত্রণ

বৈদ্যুতিক উইন্ডো লিফট

ক্যাব্রোবলের উপরের অবস্থান

চিকিৎসা সেবা

মোটর সমন্বয়

- বিতরণ নিয়ন্ত্রণ
