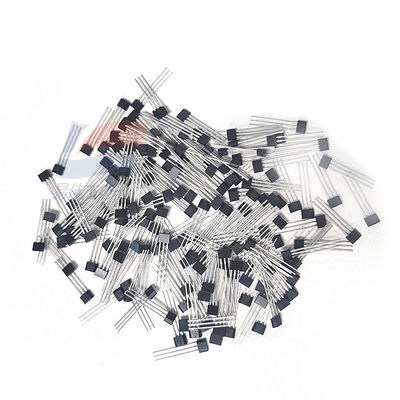

YJJ SS496B লিনিয়ার হল এফেক্ট ম্যাগনেটিক সেন্সর TO92 শিল্প অবস্থান সনাক্তকরণের জন্য

পণ্য বিবরণ:

শিল্প অবস্থান সনাক্তকরণের জন্য YJJ SS496B লিনিয়ার হল ইফেক্ট ম্যাগনেটিক সেন্সর TO92

বৈশিষ্ট্য:

SS496B সিরিজ খরচ-হ্রাস ক্ষুদ্র আনুপাতিক রৈখিক হল প্রভাব সেন্সর; সারফেস মাউন্ট

SS496B সিরিজের MRL (মিনিয়েচার প্রোপোশনাল লিনিয়ার) সেন্সর হল একটি বহুমুখী রৈখিক হল ইফেক্ট ডিভাইস যা একটি স্থায়ী চুম্বক বা একটি ইলেক্ট্রোম্যাগনেটের চৌম্বক ক্ষেত্র দ্বারা পরিচালিত হতে পারে। আনুপাতিক আউটপুট ভোল্টেজ পাওয়ার সাপ্লাই ভোল্টেজ দ্বারা সেট করা হয়। এটি চৌম্বক ক্ষেত্রের তীব্রতার সাথে আনুপাতিকভাবে পরিবর্তিত হয়। ইন্টিগ্রেটেড সার্কিট উচ্চ তাপমাত্রার স্থিতিশীলতা এবং সংবেদনশীলতা প্রদান করে। চিপে লেজার-ফাইন-টিউন করা পাতলা-ফিল্ম প্রতিরোধক উচ্চ নির্ভুলতা (শূন্য থেকে 3%, 3% পর্যন্ত সংবেদনশীলতা সহ) এবং তাপমাত্রা ক্ষতিপূরণ প্রদান করে। সংবেদনশীলতার ইতিবাচক তাপমাত্রা সহগ (সাধারণত + 0.02% / সে) কম দামের চুম্বকের নেতিবাচক তাপমাত্রা সহগকে ক্ষতিপূরণ দেয়।

SS496B সিরিজের সেন্সরগুলি সাশ্রয়ী-কার্যকর MRL সেন্সিং অফার করে এবং SS490 পণ্যগুলির তুলনায় সামান্য উচ্চতর স্পেসিফিকেশন রয়েছে৷ SS490B-তে 1.5 mA-এর একটি অবিচ্ছিন্ন সাধারণ ইনপুট বা পুল আউটপুট রয়েছে এবং সমগ্র তাপমাত্রা পরিসীমা জুড়ে অনুমানযোগ্য কর্মক্ষমতা অর্জনের জন্য 25 ° C-তে 5.0 V-এ 7 mA-এর সরবরাহ কারেন্টে কাজ করে। SS490B সিরিজের সেন্সরগুলিতে শূন্য অবস্থান এবং সংবেদনশীলতা সহনশীলতা রয়েছে, যা তাপমাত্রার সাথে পরিবর্তিত হয়।

সিরিজের নাম: SS490

চৌম্বকীয় ড্রাইভ মোড লিনিয়ার

আউটপুট ভোল্টেজ: 0.2V থেকে VS-সাধারণ 0.2V, 0.4V থেকে Vs-0.4V (ন্যূনতম মান)

ন্যূনতম আউটপুট বর্তমান শোষণ হল 0.6 mA, সাধারণত 1.5 mA যখন Vs> 4.5 V

সর্বাধিক ফুটো বর্তমান 10 µA

অপারেটিং তাপমাত্রা: -40°C থেকে 150°C [-40°F থেকে 302°F]

প্যাকেজিং টাইপ: TO-92 টাইপ ফ্ল্যাট ফ্ল্যাট স্ট্যান্ডার্ড সীসা, বাল্ক, প্রতি ব্যাগ 1000 টুকরা

স্যুইচিং সময় 1.5 µs পর্যন্ত বৃদ্ধি পায় (10% থেকে 90%)

সর্বনিম্ন সংবেদনশীলতা হল 2.300, সাধারণত 2.500 এবং সর্বাধিক হল 2.700 মিলিভোল্ট প্রতি গ্রাম

পণ্য বিভাগ: হল ইফেক্ট লিনিয়ার সেন্সর আইসি

পাওয়ার সাপ্লাই ভোল্টেজ 4.5V থেকে 10.5V পর্যন্ত

5 Vdc এ পাওয়ার সাপ্লাই কারেন্ট হল 7.0 mA (সাধারণ মান)

সর্বনিম্ন আউটপুট বর্তমান উত্স হল 1 mA, সাধারণত 1.5 mA যখন Vs> 4.5 V

আউটপুট প্রকার: ডুবে যাওয়া বা ক্রয় করা

স্টোরেজ তাপমাত্রা: -40°C থেকে 165°C [-40°F থেকে 329°F]

প্রতিক্রিয়া সময় 3 মাইক্রোসেকেন্ড

স্যুইচিং সময় 1.5 µs পর্যন্ত হ্রাস পায় (90% থেকে 10%)

বিশ্বব্যাপী উপলব্ধতা

পণ্য বৈশিষ্ট্য

লিনিয়ার আউটপুট এবং নমনীয় সার্কিট ডিজাইন

চার-হলের আইসি নকশা যান্ত্রিক চাপের প্রভাবকে কমিয়ে দেয়

ইতিবাচক বা নেতিবাচক গাউস প্রতিক্রিয়া

এটি 5 Vdc এ 7 mA শক্তির দক্ষতা ব্যবহার করে

একক বর্তমান শোষণ বা বর্তমান আউটপুট

রেল-টু-রেল অপারেশন আরও উপলব্ধ সংকেত প্রদান করতে পারে, যার ফলে উচ্চতর নির্ভুলতা অর্জন করা যায়

তাপমাত্রার ক্ষতিপূরণপ্রাপ্ত চুম্বকত্ব -40°C থেকে 150°C [-40°F থেকে 302°F] বিস্তৃত তাপমাত্রা পরিসরের মধ্যে স্থিতিশীল অপারেশন প্রদান করতে সাহায্য করে

আবেদন ক্ষেত্র

শিল্প

বেসিক বর্তমান আনয়ন, মোটর লোড নিরীক্ষণ এবং সনাক্তকরণের জন্য ব্যবহৃত

বুদ্ধিমান রিমোট ইউটিলিটি মিটারে ট্যাম্পার-প্রুফ ম্যাগনেটিক ফিল্ড সেন্সর

ভারী যন্ত্রপাতি এবং গৃহস্থালী যন্ত্রপাতি পাম্প নিয়ন্ত্রণ

সরল রৈখিক বা কৌণিক স্থানচ্যুতি আনয়ন

বৈদ্যুতিক সাইকেল এবং স্কুটারে হ্যান্ডেলবার/থ্রটল পজিশন সেন্সিং

বৈদ্যুতিক যন্ত্রপাতি বর্তমান আনয়ন

গতির সামঞ্জস্য সরঞ্জাম এবং সরঞ্জামগুলিতে ট্রিগার করে

নিরাপদ, নিরাপত্তা ব্যবস্থা এবং বিল্ডিং অ্যাক্সেস কন্ট্রোল সিস্টেমে ম্যাগনেটিক কোড রিডিং

চিকিৎসা: ইনফিউশন পাম্পে অবস্থান সেন্সিং

স্পেসিফিকেশন:
