YJJ SS551AT SS351AT SS451A ফুল-রেঞ্জ হল এফেক্ট ডিজিটাল পজিশন সেন্সর আইসিএস প্যাকেজিং টাইপ SOT-89B

পণ্যের বিবরণ:

SS551AT SS351AT SS451A ফুল-রেঞ্জ হল এফেক্ট ডিজিটাল পজিশন সেন্সর আইসি

বৈশিষ্ট্য:

SS551AT হল এফেক্ট ডিজিটাল পজিশন সেন্সর আইসি, ফুল পোলারিটি, লো সেনসিটিভিটি, SOT-89B, 1000 ইউনিট/পকেট টেপ এবং রিল।

SS551AT সিরিজের স্বল্প-মূল্যের বাইপোলার হল এফেক্ট সেন্সর আইসিগুলি সারফেস মাউন্ট প্যাকেজিং গ্রহণ করে এবং পুরো তাপমাত্রা পরিসীমা জুড়ে থার্মাল ব্যালেন্স ইন্টিগ্রেটেড সার্কিট বৈশিষ্ট্যযুক্ত। বাইপোলার ম্যাগনেটিক রেসপন্স উত্তর মেরু এবং দক্ষিণ মেরুর মধ্যে পর্যায়ক্রমে পরিবর্তিত হয়।

অন্তর্নির্মিত ভোল্টেজ স্ট্যাবিলাইজার 4.5Vdc থেকে 24Vdc পাওয়ার সাপ্লাই ভোল্টেজ পরিসীমার মধ্যে খুব স্থিতিশীল অপারেশন সরবরাহ করতে পারে। অভ্যন্তরীণ সার্কিট সেন্সরের ক্ষতি প্রতিরোধ করতে পারে এবং পাওয়ার সাপ্লাই ভোল্টেজ পোলারিটির অপ্রত্যাশিত বিপরীত এড়াতে পারে। SS50AT সিরিজের স্বল্প-মূল্যের বাইপোলার হল এফেক্ট সেন্সরগুলি ছোট, বহু-কার্যকরী ডিজিটাল হল এফেক্ট ডিভাইস যা স্থায়ী চুম্বক বা ইলেক্ট্রোম্যাগনেটের চৌম্বক ক্ষেত্র দ্বারা চালিত হয়। কালেক্টর ওপেন ড্রেনের আউটপুট ভোল্টেজ সহজেই বিভিন্ন ইলেকট্রনিক সার্কিটের সাথে সংযুক্ত করা যেতে পারে।

দ্রষ্টব্য: ইন্টিগ্রেটেড সার্কিটগুলি শক্তিশালী ডিজাইনে চমৎকার তাপমাত্রা স্থিতিশীলতা এবং নির্ভুলতা সরবরাহ করে। এই ডিজিটাল হল সেন্সরগুলির অপারেটিং তাপমাত্রা পরিসীমা হল -40°C থেকে 125°C [-40°F থেকে 257°F], যা বাণিজ্যিক, ভোক্তা এবং শিল্প পরিবেশের জন্য উপযুক্ত করে তোলে।

প্রযুক্তিগত স্পেসিফিকেশন

সিরিজের নাম: SS351AT, SS451A, SS551AT

ম্যাগনেটিক ড্রাইভ টাইপ অল-পোল

সর্বোচ্চ আউটপুট ভোল্টেজ 0.4 Vdc

আউটপুট কারেন্ট 20 মিলিঅ্যাম্পিয়ার

আউটপুট টাইপ সিঙ্কিং

স্টোরেজ তাপমাত্রা: -40°C থেকে 150°C [-40°F থেকে 302°F]

রিলিজ পয়েন্ট -40 G typ. (-40°C থেকে 150°C)

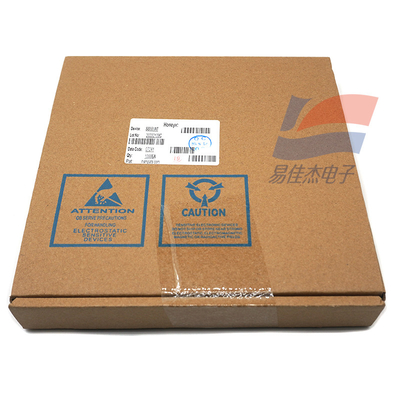

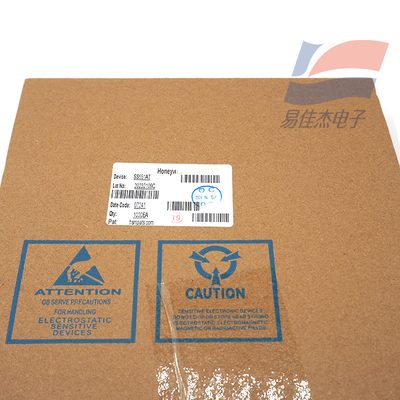

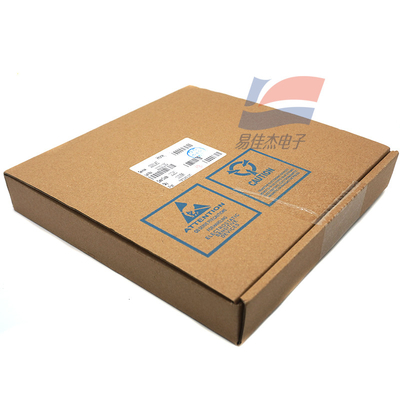

প্যাকেজিং টাইপ SOT-89B, পকেট টেপ এবং রিল, প্রতি রোলে 1000 পিস

সুইচিং টাইম কমেছে (90% থেকে 10% পর্যন্ত) 1.5μs পর্যন্ত

পণ্যের বিভাগ: হল এফেক্ট ডিজিটাল পজিশন সেন্সর আইসি

পাওয়ার সাপ্লাই ভোল্টেজ: 3 Vdc থেকে 24 Vdc (-40°C থেকে 150°C)

পাওয়ার সাপ্লাই কারেন্টের সাধারণ মান 3.5 mA। (25°C, 3 Vdc)

সর্বোচ্চ লিকেজ কারেন্ট 10μA

অপারেটিং তাপমাত্রা: -40°C থেকে 150°C [-40°F থেকে 302°F]

অপারেশন পয়েন্ট: 85 G typ. (-40°C থেকে 150°C)

ডিফারেন্সিয়েট 35 G typ. (-40°C থেকে 150°C)

সুইচিং টাইম বৃদ্ধি পেয়েছে (10% থেকে 90% পর্যন্ত) 1.5μs পর্যন্ত

উপলভ্যতা বিশ্বব্যাপী

পণ্যের কার্যকারিতা

মাইক্রোস্ট্রাকচার: SOT-89B প্লাস্টিক প্যাকেজিং, স্বয়ংক্রিয় অ্যাসেম্বলির জন্য রিল এবং রিল

যখন শক্তি দক্ষতা মাত্র 4.5Vdc, সর্বোচ্চ বিদ্যুৎ খরচ মাত্র 5mA

ডিজিটাল কারেন্ট অ্যাবসর্পশন আউটপুট

রিং ম্যাগনেট অ্যাপ্লিকেশনের জন্য বাইপোলার ম্যাগনেটিক এলিমেন্টস

উচ্চ আউটপুট কারেন্ট ক্ষমতা (20 mA)

উচ্চ গতি - অপারেটিং ফ্রিকোয়েন্সি পরিসীমা 0 kHz থেকে 100 kHz এর বেশি

প্রশস্ত তাপমাত্রা পরিসীমা -40°C থেকে 125°C [-40°F থেকে 257°F]

অন্তর্নির্মিত রিভার্স পোলারিটি সুরক্ষা

অ্যাপ্লিকেশন

গতি এবং RPM সেন্সর

ব্রাশলেস ডিসি মোটরের কমিউটেশন

মোটর এবং ফ্যান কন্ট্রোল

ম্যাগনেটিক কোডিং

ট্যাকোমিটার, কাউন্টার পিকআপ

অপটিক্যাল ডিস্ক স্পিড, টেপ রোটেশন সেন্সিং

ফ্লো সেন্সিং
