YJJ SS541AT একক-মেরু হল এফেক্ট সেন্সর মোটর নিয়ন্ত্রণ ১.৫us ডিজিটাল ল্যাচ

পণ্যের বর্ণনা:

SS541AT সিঙ্গল-পোল হল ইফেক্ট সেন্সর মোটর কন্ট্রোল 1.5us ডিজিটাল লক

বৈশিষ্ট্যঃ

এসএস৪০০ সিরিজ এবং এসএস৫০০ সিরিজ লক-ইন পজিশন সেন্সর ইন্টিগ্রেটেড সার্কিটগুলি হল ইফেক্ট সেন্সর ইন্টিগ্রেটেড সার্কিট যা কম, মাঝারি এবং উচ্চ চৌম্বকীয় ক্ষেত্রের শক্তি সহ একক-পোল ডিজিটাল।ফ্ল্যাট টিও-৯২ স্টাইল, SOT-89B প্যাকেজ। ডিজিটাল বর্তমান সিঙ্ক আউটপুট SS400 সিরিজ সেন্সর ইন্টিগ্রেটেড সার্কিট একটি ছোট সাধারণ উদ্দেশ্য ডিজিটাল হল প্রভাব সেন্সর।এটি একটি স্থায়ী চুম্বক বা একটি ইলেক্ট্রোম্যাগনেট দ্বারা সরবরাহিত চৌম্বক ক্ষেত্র দ্বারা কাজ করে, এবং এটি উত্তর এবং দক্ষিণ চৌম্বকীয় মেরু বা শুধুমাত্র দক্ষিণ চৌম্বকীয় মেরুতে পাল্টা প্রতিক্রিয়া জানাতে ব্যবহৃত হয়। বাইপোলার লক চৌম্বক এবং ইউনিপোলার চৌম্বক নির্বাচন করার জন্য উপলব্ধ।

ব্যান্ডগ্যাপ সামঞ্জস্য ফাংশন 3.8Vdc থেকে 30Vdc এর পাওয়ার সাপ্লাই ভোল্টেজ পরিসরের মধ্যে স্থিতিশীল অপারেশন নিশ্চিত করতে সহায়তা করে।এই সেন্সরগুলি 20 mA এর একটি অবিচ্ছিন্ন বর্তমান আউটপুট অর্জন করতে পারে এবং 50 mA পর্যন্ত বর্তমানের সাথে চক্র করতে পারে3.8V ভোল্টেজে কাজ করার ক্ষমতা অনেক সম্ভাব্য নিম্ন-ভোল্টেজ অ্যাপ্লিকেশনে ব্যবহার করা যেতে পারে।

ডিজিটাল ওপেন-সার্কিট সংগ্রাহক বর্তমান সিঙ্ক আউটপুট সহজেই বিভিন্ন ইলেকট্রনিক সার্কিটগুলির সাথে সংযুক্ত এবং ব্যবহার করা যেতে পারে।

নির্ভরযোগ্য পণ্য প্রদান এবং ধ্রুবক গুণমান বজায় রাখার জন্য, এসএস৪০০ সিরিজটি ২৫ ডিগ্রি সেলসিয়াস [৭৫ ডিগ্রি ফারেনহাইট] এবং ১২৫ ডিগ্রি সেলসিয়াস [২৫৭ ডিগ্রি ফারেনহাইট] উভয়ই পরীক্ষা করা হয়েছে।এই সিরিজের সমস্ত ক্যাটালগ পণ্য 150°C তাপমাত্রায় কাজ করতে পারে.

ডিজাইনের নমনীয়তার স্বার্থে, নিম্নলিখিত পিন এবং প্যাকেজিং বিকল্পগুলি সরবরাহ করা হয়ঃ

সোজা পিন, দৈর্ঘ্য ১৪.৯৯ মিলিমিটার [০.৫৯ ইঞ্চি], বাল্ক বা রোল-আপ বাক্সে প্যাক করা

সোজা পিন, ১৮.৭ মিমি লম্বা, বাল্ক প্যাকেজিং

14.99 মিমি [0.59 ইঞ্চি] দৈর্ঘ্যের আকারের পিন, বাল্ক বা রোল ফর্ম বাক্সে প্যাক করা

সম্ভাব্য প্রয়োগ

শিল্প

এইচভিএসি, জল মিটার, জ্বালানী মিটার এবং গ্যাস ইউটিলিটি মিটারগুলিতে উচ্চ-ফ্রিকোয়েন্সি প্রবাহ সনাক্তকরণ

জল মিটার, বিদ্যুৎ মিটার এবং গ্যাস মিটারে জালিয়াতি-প্রতিরোধী সনাক্তকরণ

তরল স্তর সনাক্তকরণ

মোটর স্পিড সেন্সিং

সিলিন্ডারে অবস্থান সনাক্তকরণ

স্পোর্টস এবং পুনর্বাসন সরঞ্জামগুলিতে ঘূর্ণন গতি সংবেদক

ক্রীড়া এবং পুনর্বাসন সরঞ্জামগুলিতে চৌম্বকীয় বাধা

ইনফিউশন পাম্পগুলিতে অনুপস্থিত/উপস্থিত সনাক্তকরণ

ওষুধ বিতরণ ক্যাবিনেটের ড্রয়ারের অবস্থান সনাক্তকরণ

হাসপাতালের বিছানায় ঢালের অবস্থান সনাক্ত করার জন্য সাদা পণ্য

এলআইডিএস, দরজা এবং ড্রয়ারের অবস্থান সনাক্তকরণ

তরল প্রবাহ সনাক্তকরণ

তরল স্তর সনাক্তকরণ

পাওয়ার সাপ্লাই ভোল্টেজ (DC): 4.50V (মিনিট)

আউটপুট বর্তমান ১.৫ এমএ

পিনের সংখ্যা ৩

আউটপুট বর্তমান (সর্বোচ্চ): ১০ এমএ

অপারেটিং তাপমাত্রা (সর্বোচ্চ): 150 °C

অপারেটিং তাপমাত্রা (মিনিট): -40 °C

পাওয়ার সাপ্লাই ভোল্টেজ 4.5V থেকে 10.5V

পাওয়ার সাপ্লাই ভোল্টেজ (সর্বোচ্চ): 10.5V

পাওয়ার সাপ্লাই ভোল্টেজ (মিনিট): 4.5V

প্যাকেজিং পরামিতি

ইনস্টলেশনের পদ্ধতিঃ সারফেস মাউন্ট

পিনের সংখ্যাঃ ৩

প্যাকেজ TO 92

বাহ্যিক মাত্রা

উচ্চতাঃ ১.৬ মিমি

প্যাকেজ TO 92

শারীরিক পরামিতি

অপারেটিং তাপমাত্রাঃ -40°C থেকে 150°C (TA)

অন্যান্য

পণ্যের জীবনচক্র সক্রিয়

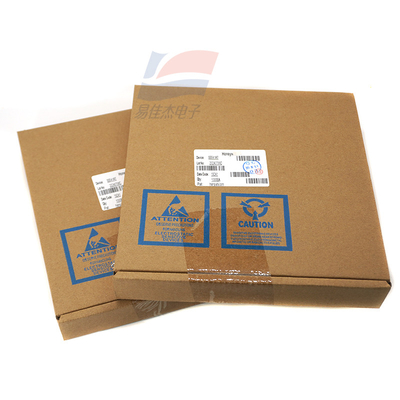

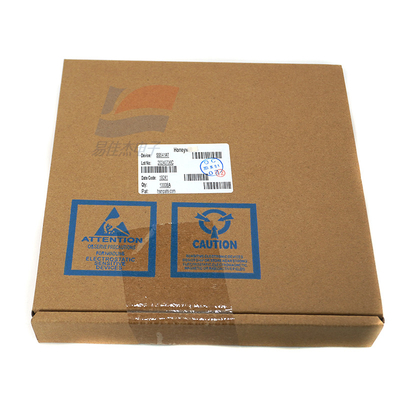

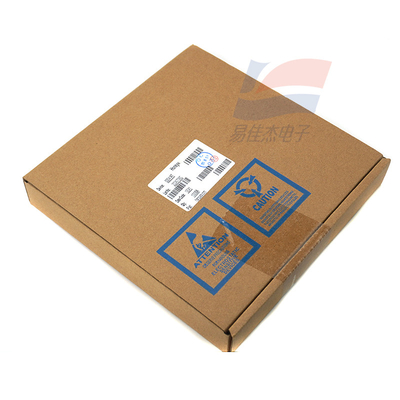

প্যাকেজিং পদ্ধতিঃ টেপ & রোল (টিআর)

উত্পাদন অ্যাপ্লিকেশন পরীক্ষা এবং পরিমাপ, সেন্সিং এবং যন্ত্রপাতি, মোটর ড্রাইভ এবং নিয়ন্ত্রণ, মোটর ড্রাইভ এবং নিয়ন্ত্রণ, পরীক্ষা এবং পরিমাপ, সেন্সিং এবং যন্ত্রপাতি সেন্সিং এবং যন্ত্রপাতি,মোটর ড্রাইভ এবং কন্ট্রোল, টেস্ট এবং পরিমাপ

স্ট্যান্ডার্ড অনুযায়ী

RoHS স্ট্যান্ডার্ডঃ RoHS সম্মত

সীসা মুক্ত মান

REACH এসভিএইচসি স্ট্যান্ডার্ড

REACH SVHC সংস্করণ 2017/07/07

কাস্টমস তথ্য

ইসিএন কোড EAR99

HTS কোড 8542390001 8542390000

পণ্যের সংক্ষিপ্ত বিবরণ

SS495A-SP হল ইফেক্ট সেন্সর, রৈখিক, 1.5mA, TO-92, 3 পিন, 4.5V, 10.5V

হল ইফেক্ট সেন্সর এক-অক্ষ 3-এসএমডি

বিশেষ উল্লেখ:
