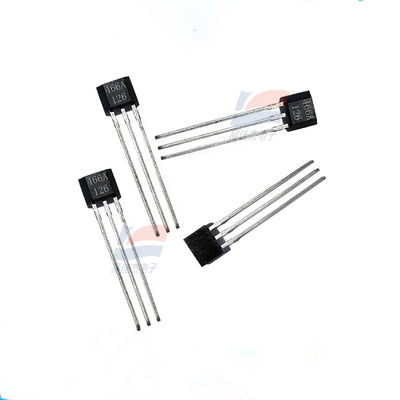

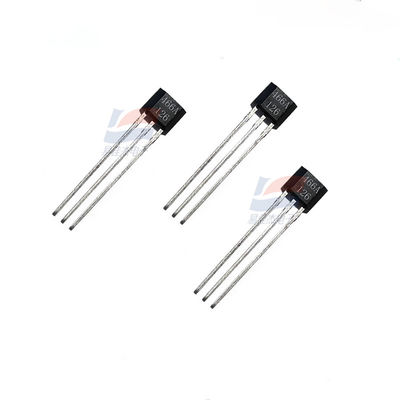

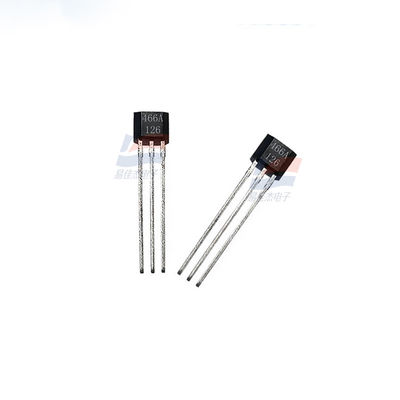

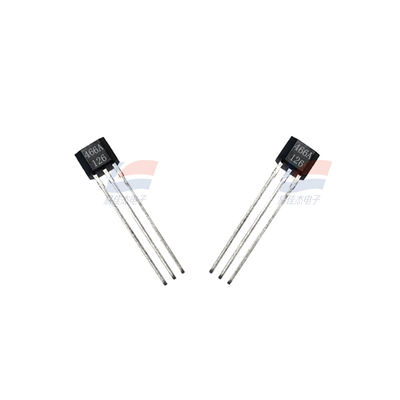

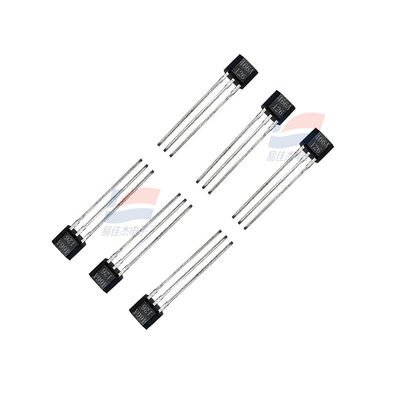

YJJ SS466A বাইপোলার ল্যাচ হল IC উচ্চ অ্যাকশন পয়েন্ট মোটর কন্ট্রোল ডিটেকশন এর জন্য, অ্যানালগ আউটপুট সেন্সিং রেঞ্জ 60 G থেকে 200 G

পণ্যের বর্ণনা:

SS466A বাইপোলার ল্যাচ হল আইসি উচ্চ অ্যাকশন পয়েন্ট মোটর কন্ট্রোল ডিটেকশন

বৈশিষ্ট্য:

SS400 সিরিজ এবং SS500 সিরিজের লক-ইন পজিশন সেন্সর ইন্টিগ্রেটেড সার্কিটগুলি হল একক-মেরু ডিজিটাল হল ইফেক্ট সেন্সর ইন্টিগ্রেটেড সার্কিট, যেগুলিতে কম, মাঝারি এবং উচ্চ চৌম্বক ক্ষেত্র শক্তি রয়েছে। ফ্ল্যাট TO-92 শৈলী, SOT-89B প্যাকেজ। ডিজিটাল কারেন্ট সিঙ্ক আউটপুট SS400 সিরিজ সেন্সর ইন্টিগ্রেটেড সার্কিট একটি ছোট সাধারণ-উদ্দেশ্য ডিজিটাল হল ইফেক্ট সেন্সর। এটি একটি স্থায়ী চুম্বক বা একটি ইলেক্ট্রোম্যাগনেট দ্বারা সরবরাহ করা চৌম্বক ক্ষেত্র দ্বারা কাজ করে এবং উত্তর ও দক্ষিণ মেরুর পরিবর্তনে বা শুধুমাত্র দক্ষিণ মেরুর প্রতিক্রিয়ার জন্য ব্যবহৃত হয়। বাইপোলার ল্যাচ চুম্বক এবং ইউনিপোলার চুম্বক নির্বাচনের জন্য উপলব্ধ।

ব্যান্ডগ্যাপ সমন্বয় ফাংশন 3.8Vdc থেকে 30Vdc পর্যন্ত পাওয়ার সাপ্লাই ভোল্টেজ পরিসরের মধ্যে স্থিতিশীল অপারেশন নিশ্চিত করতে সাহায্য করে। এই সেন্সরগুলি 20 mA এর একটি অবিচ্ছিন্ন কারেন্ট আউটপুট অর্জন করতে পারে এবং 50 mA পর্যন্ত কারেন্টে চক্র করতে পারে। 3.8V ভোল্টেজে কাজ করার ক্ষমতা অনেক সম্ভাব্য নিম্ন-ভোল্টেজ অ্যাপ্লিকেশনগুলিতে ব্যবহার করা যেতে পারে।

ডিজিটাল ওপেন-সার্কিট কালেক্টর কারেন্ট সিঙ্ক আউটপুট সহজেই বিভিন্ন ইলেকট্রনিক সার্কিটের সাথে সংযুক্ত এবং ব্যবহার করা যেতে পারে।

নির্ভরযোগ্য পণ্য সরবরাহ করতে এবং ধারাবাহিক গুণমান বজায় রাখতে, SS400 সিরিজটি 25°C [75°F] এবং 125°C [257°F]-এ পরীক্ষা করা হয়েছে। এই সিরিজের সমস্ত ক্যাটালগ পণ্য 150°C [302°F] তাপমাত্রায় কাজ করতে পারে।

নকশা নমনীয়তার জন্য, নিম্নলিখিত পিন এবং প্যাকেজিং বিকল্পগুলি সরবরাহ করা হয়েছে:

সোজা পিন, 14.99 মিমি [0.59 ইঞ্চি] লম্বা, বাল্ক বা রোল-আপ বক্সে প্যাক করা হয়েছে

সোজা পিন, 18.7 মিমি [0.735 ইঞ্চি] লম্বা, বাল্ক প্যাকেজিং

ফর্মযুক্ত পিন, 14.99 মিমি [0.59 ইঞ্চি] লম্বা, বাল্ক বা রোল আকারে বাক্সে প্যাক করা হয়েছে

সম্ভাব্য অ্যাপ্লিকেশন

শিল্প

HVAC, জল মিটার, জ্বালানী মিটার এবং গ্যাস ইউটিলিটি মিটারে উচ্চ-ফ্রিকোয়েন্সি প্রবাহ সংবেদন

জল মিটার, বিদ্যুতের মিটার এবং গ্যাস মিটারে টেম্পার-প্রুফ সনাক্তকরণ

তরল স্তর সনাক্তকরণ

মোটর গতি সংবেদন

সিলিন্ডারে অবস্থান সংবেদন

হনিওয়েলের ম্যাগনেটোরেসিটিভ (MR) সেন্সর বাজারে সবচেয়ে সংবেদনশীল নিম্ন-চৌম্বক ক্ষেত্র কঠিন-অবস্থা চৌম্বক সেন্সর, যা 70 mG (7 nT) থেকে 6 G (0.6 mT) পর্যন্ত চৌম্বক ক্ষেত্রের দিক এবং মাত্রা পরিমাপ করতে ব্যবহার করা যেতে পারে। হনিওয়েলের ম্যাগনেটোরেসিটিভ সেন্সর পৃথিবীর চৌম্বক ক্ষেত্রের মধ্যে ফেরোম্যাগনেটিক বস্তু বা ফেরোম্যাগনেটিক বস্তুর অবস্থানের কারণে পৃথিবীর চৌম্বক ক্ষেত্রের পরিবর্তনগুলি নির্ধারণ করতে পারে। উচ্চ-গতির চলমান যানবাহন এবং অন্যান্য লোহা-যুক্ত বস্তু সনাক্ত করতে উচ্চ ব্যান্ডউইথ ব্যবহার করা যেতে পারে। এই সেন্সরগুলি একটি নন-কন্টাক্ট ডিজাইন গ্রহণ করে এবং কাজের দূরত্ব পরিমাপ করা হচ্ছে এমন ফেরোম্যাগনেটিক ভরের উপর নির্ভর করে।

হনিওয়েল হল ম্যাগনেটিক সেন্সর পণ্য সিরিজ শিল্প অটোমেশন, স্বয়ংচালিত ইলেকট্রনিক্স এবং চিকিৎসা সরঞ্জামগুলির মতো একাধিক ক্ষেত্রে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে। নিম্নলিখিত এই পণ্য সিরিজের একটি বিস্তারিত ওভারভিউ:

I. পণ্য সিরিজের ওভারভিউ

সেন্সর প্রযুক্তির একজন নেতা হিসাবে, হনিওয়েলের হল ম্যাগনেটিক সেন্সর পণ্য সিরিজ উন্নত হল প্রভাব নীতি গ্রহণ করে, চৌম্বক ক্ষেত্রের পরিবর্তনগুলি পরিমাপ করে একটি বস্তুর অবস্থান, গতি এবং দিকনির্দেশ সনাক্ত করে। এই সেন্সরগুলিতে উচ্চ নির্ভুলতা, উচ্চ সংবেদনশীলতা, কম বিদ্যুত খরচ এবং স্থিতিশীল নির্ভরযোগ্যতা রয়েছে এবং বিভিন্ন জটিল অ্যাপ্লিকেশন পরিস্থিতিগুলির চাহিদা মেটাতে সক্ষম।

II. প্রধান বৈশিষ্ট্য

উচ্চ-নির্ভুলতা পরিমাপ

হনিওয়েল হল ম্যাগনেটিক সেন্সরগুলি চৌম্বক ক্ষেত্রের পরিবর্তনগুলি সঠিকভাবে পরিমাপ করতে পারে, যার ফলে বস্তুর অবস্থানের সুনির্দিষ্ট সনাক্তকরণ সম্ভব হয়। এই উচ্চ-নির্ভুলতা পরিমাপ বৈশিষ্ট্যটি শিল্প অটোমেশনে অবস্থান, নেভিগেশন এবং নিয়ন্ত্রণ সিস্টেমে সেন্সরটিকে একটি উল্লেখযোগ্য সুবিধা দেয়।

স্পেসিফিকেশন:
