পণ্যের বিবরণ:
|
| পরিচালনানীতি: | আংশিক চাপের ইলেক্ট্রোকেমিক্যাল | আউটপুট: | 210 mBar O2 এ 9 mV থেকে 13 mV |
|---|---|---|---|
| পরিমাপ পরিসীমা: | 0 mBar থেকে 1500 mBar O2 | প্রতিক্রিয়া সময় (T90): | <15 এস (বায়ু থেকে 100% ও 2) |
| বেসলাইন অফসেট: | <200 μV | রৈখিকতা: | লিনিয়ার 0% থেকে 100% ও 2 (নোট 1 দেখুন) |
| বিশেষভাবে তুলে ধরা: | ভেন্টিলেটর অ্যানাস্থেসিয়া মেশিন অক্সিজেন গ্যাস সেন্সর,MOX1 অক্সিজেন গ্যাস সেন্সর,AA829-210 অক্সিজেন গ্যাস সেন্সর |
||

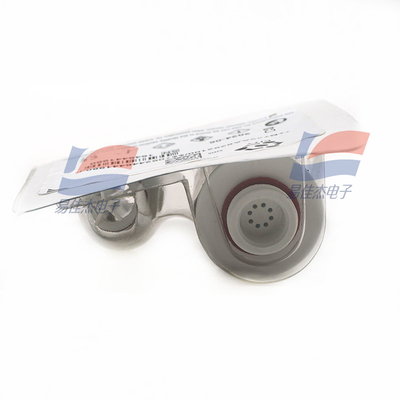

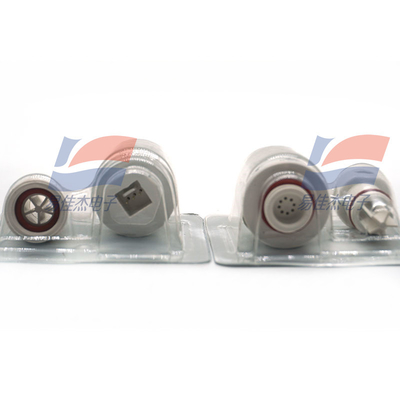

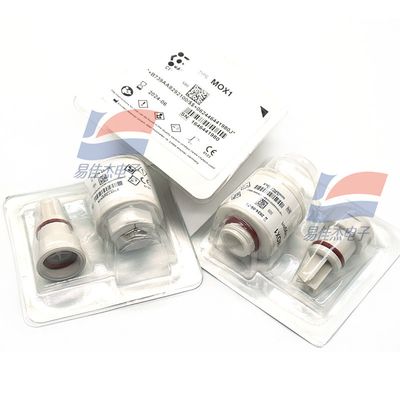

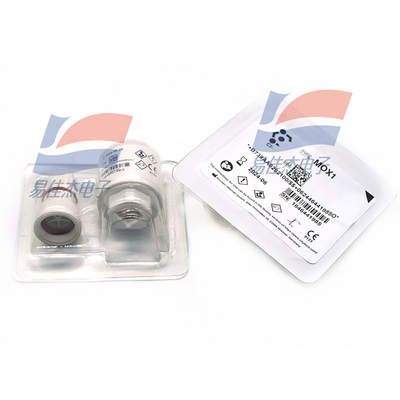

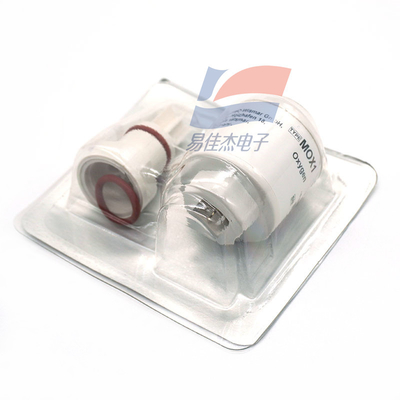

MOX1 অক্সিজেন সেন্সর
নথির উদ্দেশ্য:
এই নথির উদ্দেশ্য হল MOX1 অক্সিজেন গ্যাস সেন্সরের পারফরম্যান্স স্পেসিফিকেশন উপস্থাপন করা।
এই ডকুমেন্টটি অপারেটিং প্রিন্সিপলস (OP04) এবং প্রোডাক্ট সিকিউরিটি ডেটা শীট (PSDS 4) এর সাথে একত্রে ব্যবহার করা উচিত।
এই নথিতে প্রদত্ত তথ্য সেন্সর তৈরির তারিখ থেকে 3 মাসের জন্য 20°C, 50% RH এবং 1013 mBar এ বৈধ।
আউটপুট সিগন্যালটি সময়ের সাথে সাথে নিম্ন সীমার নীচে চলে যেতে পারে। সেন্সরটির নিরাপদ ব্যবহার সম্পর্কে নির্দেশাবলীর জন্য, দয়া করে অপারেটিং নীতিমালা (OP04) দেখুন।
গুরুত্বপূর্ণ দ্রষ্টব্যঃ
সংযুক্তি শুধুমাত্র প্রস্তাবিত জোড়া অংশের মাধ্যমে করা উচিত। সেন্সরের সাথে সোল্ডারিং এটি ক্ষতিগ্রস্ত করবে এবং গ্যারান্টি অবৈধ করবে।
বাহ্যিক লোড প্রতিরোধের এবং প্রস্তাবিত জোড়া অংশের সাথে সংযোগ সম্পর্কে আরও তথ্যের জন্য, অনুগ্রহ করে অপারেটিং নীতিমালা OP-04 দেখুন বা সিটি টেকনোলজির সাথে যোগাযোগ করুন।
সমস্ত পারফরম্যান্স ডেটা সিলিন্ডার গ্যাসগুলির সাথে 100 মিলিমিটার / মিনিট প্রবাহের হারের ব্যবহার করে পরিমাপের উপর ভিত্তি করে তৈরি করা হয়। 20 °C, 50% RH এবং 1013 mBar এ শর্তাবলী। অন্যান্য অবস্থার মধ্যে সেন্সর পারফরম্যান্স ডেটা জন্য,যোগাযোগ করুন সিটি টেকনোলজি.
পারফরম্যান্স বৈশিষ্ট্যগুলি প্রথম 3 মাসের মধ্যে সরবরাহিত সেন্সরগুলির পারফরম্যান্সের রূপরেখা দেয়। সময়মতো আউটপুট সংকেতটি নিম্ন সীমাটির নীচে চলে যেতে পারে।
বিষঃ
সিআইটিআইসিএলগুলি বিস্তৃত পরিবেশে এবং কঠোর অবস্থার মধ্যে কাজ করার জন্য ডিজাইন করা হয়েছে। তবে এটি গুরুত্বপূর্ণ যে দ্রাবক বাষ্পের উচ্চ ঘনত্বের সংস্পর্শ এড়ানো উচিত,সংরক্ষণের সময় উভয়, যন্ত্রপাতি এবং অপারেশন মধ্যে মাপসই।
প্রিন্টেড সার্কিট বোর্ড (পিসিবি) সহ সেন্সর ব্যবহার করার সময়, সেন্সর লাগানোর আগে ডিগ্রিসিং এজেন্ট ব্যবহার করা উচিত।সিআইটিআইসিএল এর উপর বা তার কাছে সরাসরি আঠালো ব্যবহার করবেন না কারণ দ্রাবকটি প্লাস্টিকের ক্র্যাজিংয়ের কারণ হতে পারে।.
ব্যবহারের উদ্দেশ্য:
এই সেন্সরগুলি অ্যানাস্থেসিয়ায় (জেননকে বাদ দিয়ে) অক্সিজেনের আংশিক চাপ পর্যবেক্ষণের জন্য ডিজাইন করা হয়েছে, গুরুতর যত্ন, নবজাতক ইনকিউবেটর এবং সাধারণ অক্সিজেন মনিটর।
স্থিতিশীল হওয়ার সময়ঃ
ক্যালিব্রেশনের আগে পরিমাপ যন্ত্রের মধ্যে স্থিতিশীল হওয়ার জন্য অন্তত ১৫ মিনিট সময় দিন অথবা নির্মাতার নির্দেশাবলী দেখুন
পরিষ্কার ও জীবাণুমুক্তকরণঃ
দূষণের ক্ষেত্রে, সেন্সরটি নিষ্কাশিত পানি দিয়ে পরিষ্কার করা যেতে পারে এবং স্বাভাবিকভাবে শুকিয়ে যেতে দেওয়া যেতে পারে।সেন্সরটি বাষ্প দ্বারা নির্বীজন বা ইথিলিন অক্সাইড বা হাইড্রোজেন পারক্সাইডের মতো রাসায়নিকের সংস্পর্শে আসার জন্য উপযুক্ত নয়.
ক্যালিব্রেশন অন্তরালঃ
এই সেন্সরগুলি তাদের ব্যবহারের সময়কালে ন্যূনতম ড্রাইভের জন্য ডিজাইন করা হয়েছে। সর্বাধিক নির্ভুলতার জন্য তবে তাদের প্রতিটি ব্যবহারের আগে ক্যালিব্রেট করা উচিত।
| তাপমাত্রা ক্ষতিপূরণ | < ২% O2 সমতুল্য (০°C থেকে ৪০°C) |
| বাহ্যিক লোড প্রতিরোধক | ন্যূনতম ১০ কেওএ (দেখুন গুরুত্বপূর্ণ নোট) |
| সংযোগকারী | ৩ পিনের মোলিক্স হেডারঃ (মোলিক্স ২২-২৯-২০৩১) |
| আবাসনের উপাদান | সাদা ABS |
| ওজন | ৩৯ গ্রাম (নামমাত্র) |
