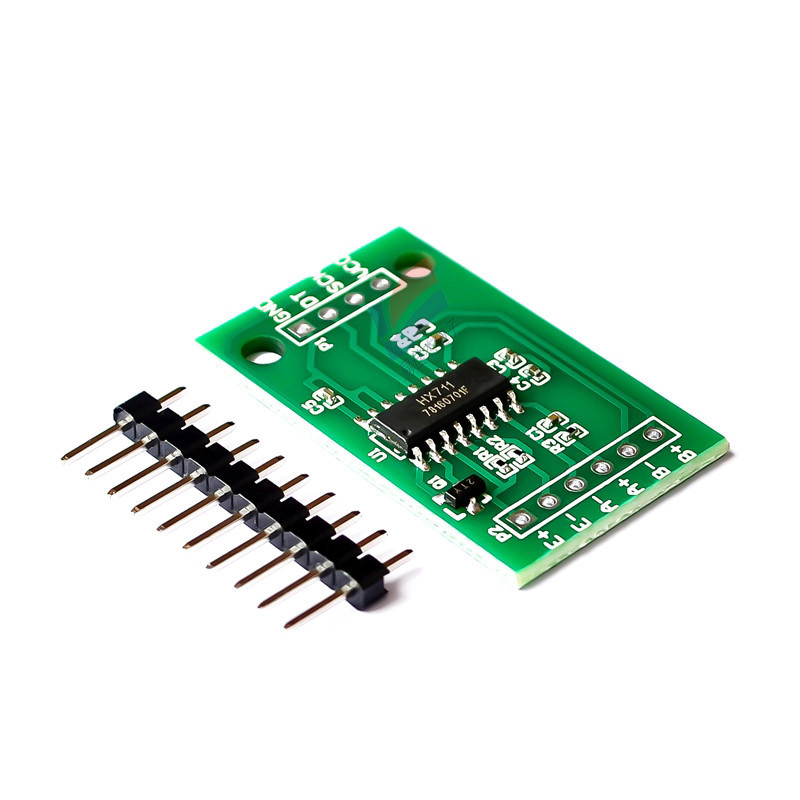

YJJ HX711 এডিসি চিপ এডিসি ২৪-বিট এডিসি ইলেকট্রনিক স্কেল জন্য

পণ্যের বর্ণনা:

HX711 ADC চিপ ADC ইলেকট্রনিক স্কেল জন্য 24-বিট ADC

বৈশিষ্ট্যঃ

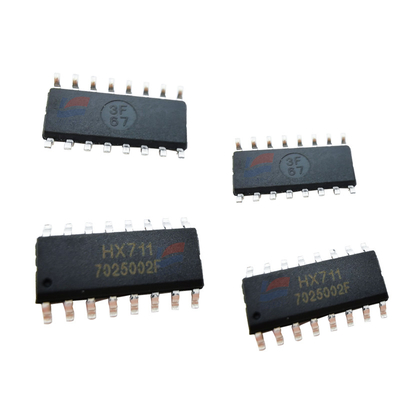

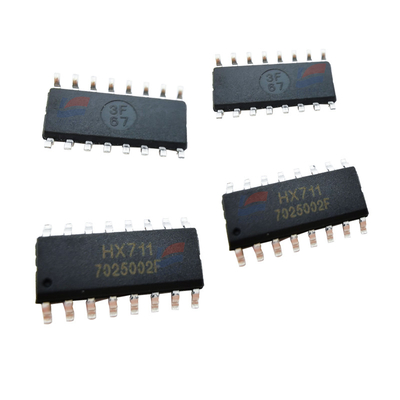

এইচএক্স 711 একটি এডিসি চিপ যা একটি প্রাক-বৃহত্তর অন্তর্ভুক্ত করে। চিপটি বিশেষভাবে ইলেকট্রনিক স্কেল অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে। লোড সেল, যা সাধারণত ওজন পরিমাপ করে, মিলিভোল্টগুলিতে একটি ভোল্টেজ আউটপুট সরবরাহ করে.এই আউটপুটগুলি সরাসরি নিয়ামক দ্বারা প্রক্রিয়া করা কঠিন, তাই আমরা HX711 IC ব্যবহার করতে পারি,যা এই ভোল্টেজ সংকেত গ্রহণ করে এবং একটি মান ডিজিটাল মান প্রদান করে যা মাইক্রোকন্ট্রোলার দ্বারা ব্যবহার করা যেতে পারেএই চিপটিতে একটি ইন্টিগ্রেটেড প্রাক-বর্ধক রয়েছে যা এই নিম্ন ভোল্টেজগুলি পরিচালনা করার জন্য বিশেষভাবে ডিজাইন করা হয়েছে।

HX711 বৈশিষ্ট্য এবং বিশেষ উল্লেখ

দুটি অপশনাল ডিফারেনশিয়াল ইনপুট চ্যানেল

৩২, ৬৪ এবং ১২৮ এর বৈকল্পিক লাভের সাথে অন-চিপ সক্রিয় কম গোলমাল পিজিএ

লোড সেল এবং এডিসি অ্যানালগ পাওয়ার সাপ্লাই জন্য অন-চিপ পাওয়ার নিয়ন্ত্রক

বহিরাগত উপাদান ছাড়া এবং ঐচ্ছিক বহিরাগত স্ফটিক ছাড়া অন-চিপ ওসিলেটর

পাওয়ার-অন এবং চিপ রিসেট করুন

সহজ ডিজিটাল কন্ট্রোল এবং সিরিয়াল ইন্টারফেসঃ প্রোগ্রামিং ছাড়া পিন চালিত নিয়ন্ত্রণ

ইচ্ছাকৃত 10SPS বা 80SPS আউটপুট ডেটা রেট

উভয় 50 এবং 60Hz শক্তি সরবরাহ নিষ্ক্রিয় করা হয়

বর্তমান খরচঃ স্বাভাবিক অপারেশন <1.5mA, পাওয়ার ব্যর্থতা <1uA

অপারেটিং পাওয়ার সাপ্লাই ভোল্টেজ পরিসীমাঃ ২.৬ ভি থেকে ৫.৫ ভি

অপারেটিং তাপমাত্রা পরিসীমাঃ -40°C থেকে + 85°C

কোথায় আমি HX711 ব্যবহার করব?

একটি লোড সেল ব্যবহার করে ওজন পরিমাপ করার জন্য, আমাদের সাধারণত পাওয়ার সাপ্লাই, আউটপুট এম্প্লিফায়ার (শব্দ কমাতে) এবং এডিসি কনভার্টার সামঞ্জস্য করতে হবে।এই তিনটি ফাংশন তিনটি পৃথক সার্কিট এবং উপাদান প্রয়োজন, খরচ এবং জটিলতা যোগ করা. অতএব, আমরা জটিল সার্কিট অপসারণ ছাড়া উপরে সমস্ত ফাংশন সঙ্গে HX711 আইসি ব্যবহার করতে পারেন.

বিশেষ উল্লেখ:
