পণ্যের বিবরণ:
|
| area of the sensitive element is: | 2.0×1.0mm2 | Output signal: | >2.5V |
|---|---|---|---|
| Balance: | <20% | Working voltage: | 2.2-15V |
| Working current: | 8.5-24μA | ||
| বিশেষভাবে তুলে ধরা: | মানবদেহ ইনফ্রারেড সেন্সর মডিউল,পাইরো ইলেকট্রিক ইনফ্রারেড সেন্সর মডিউল,মানবদেহ ইনফ্রারেড সেন্সর |
||
পণ্যের বর্ণনা:

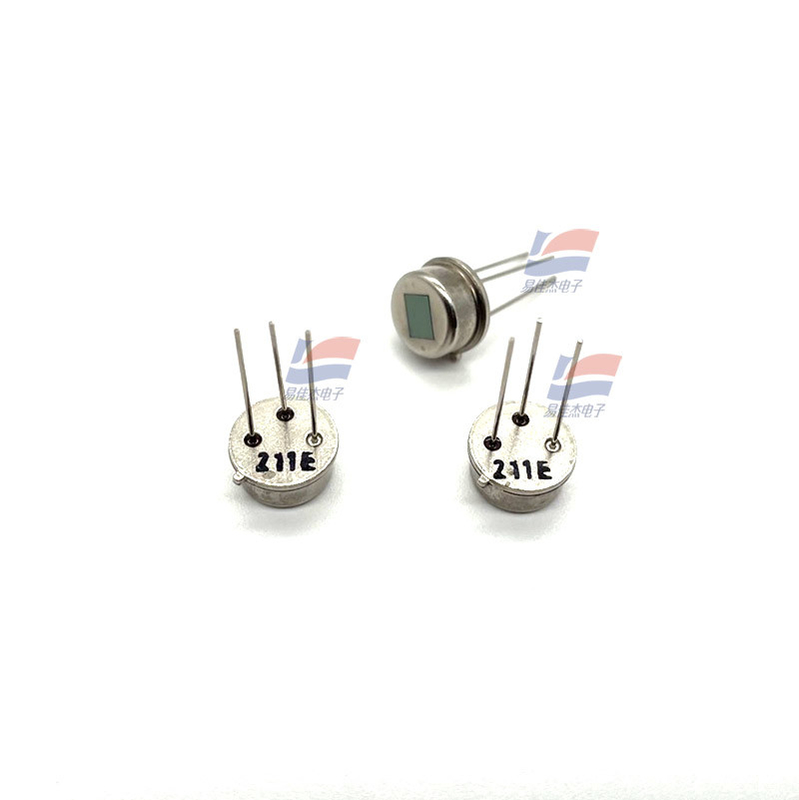

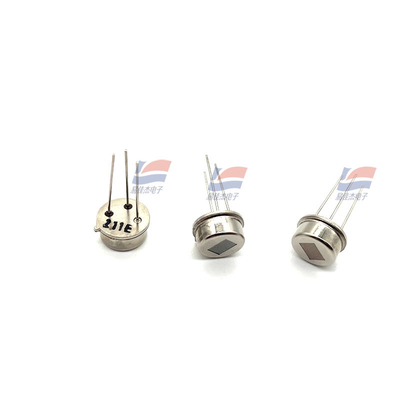

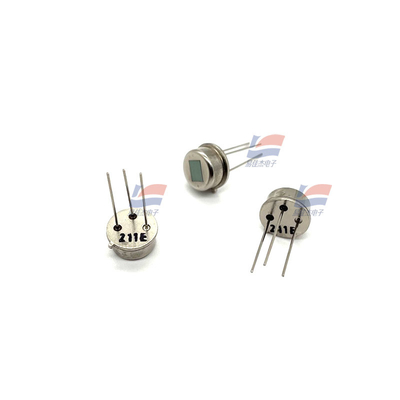

RE200B পাইরো ইলেকট্রিক ইনফ্রারেড সেন্সর মানব দেহ ইনফ্রারেড সেন্সর মডিউল
বৈশিষ্ট্যঃ
RE200B একটি ধরনের সেন্সর। RE200B ইনফ্রারেড বিকিরণ সনাক্ত করার জন্য তাপমাত্রার সাথে পরিবর্তিত পাইরো ইলেকট্রিক উপাদান মেরুকরণ বৈশিষ্ট্য গ্রহণ করে,এবং তাপমাত্রা পরিবর্তনের কারণে হস্তক্ষেপ দমন করার জন্য দ্বৈত সংবেদনশীল উপাদান পরিপূরক পদ্ধতি গ্রহণ করে, যা সেন্সরের কাজের স্থিতিশীলতা উন্নত করে।
ডুয়াল পাইরো ইলেকট্রিক ইনফ্রারেড সেন্সর RE200B সংবেদনশীল উপাদান এলাকা 2.0 × 1.0mm2
আউটপুট সিগন্যাল >2.5V
(৪২০°কে ব্ল্যাকবডি ১হার্জ মডুলেশন ফ্রিকোয়েন্সি ০.৩-৩.০হার্জ ব্যান্ডউইথ ৭২.৫ডিবি লাভ)
(mVp-p) (25°C)
ব্যালেন্স < ২০%
ওয়ার্কিং ভোল্টেজ ২.২-১৫ ভি
কাজের স্রোত ৮.৫-২৪ এমএ
ব্যবহারঃ 1, উপরের বৈশিষ্ট্যগুলি উত্স প্রতিরোধের অবস্থার অধীনে পরিমাপ করা হয় R2=47KΩ, ব্যবহারকারী সেন্সর ব্যবহার করার সময় তাদের নিজস্ব প্রয়োজন অনুযায়ী R2 এর আকার সামঞ্জস্য করতে পারেন।
2, সর্বোত্তম অপটিক্যাল ডিজাইন পেতে সংবেদনশীল উপাদানটির অবস্থান এবং দৃষ্টি ক্ষেত্রের আকারের দিকে মনোযোগ দিন।
3. সমস্ত ভোল্টেজ সংকেত পরিমাপ পিক-টু-পিক ক্যালিব্রেশন হয়। ভারসাম্য বি এ এবং ইবি যথাক্রমে দুটি সংবেদনশীল উপাদানগুলির ভোল্টেজ আউটপুট সংকেতগুলির শিখর এবং শিখরগুলি উপস্থাপন করে।
4, যখন সেন্সর ব্যবহার করা হয়, পিনের বাঁক বা ওয়েল্ডিং অংশ পিনের বেস থেকে 4 মিমি বেশি দূরে থাকা উচিত।
5, সেন্সর ব্যবহার করার আগে, আপনি ম্যানুয়াল পড়ুন, বিশেষ করে ভুল পিন প্রতিরোধ করা উচিত
বিশেষ উল্লেখ:
| উত্স ভোল্টেজ | 0.৪-১.১ ভোল্ট |
| অপারেটিং তাপমাত্রা | -২০°সি -+৭০°সি |
| সংরক্ষণের তাপমাত্রা | -35°C -+ 80°C |
| উৎস প্রতিরোধ | R2=47 Kω |
