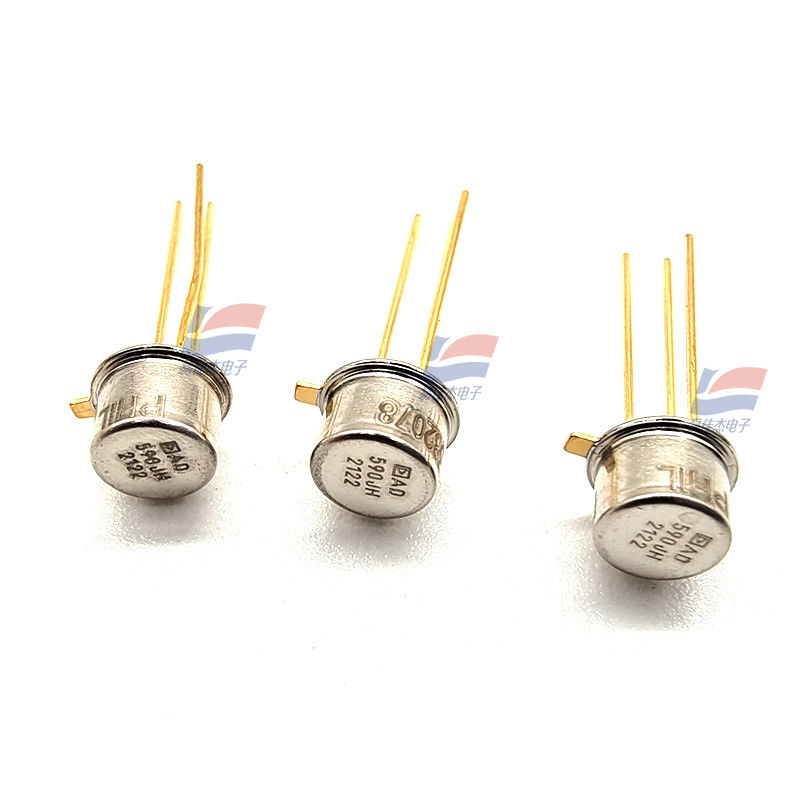

AD590JH আর্দ্রতা তাপমাত্রা সেন্সর, দুটি টার্মিনাল আইসি তাপমাত্রা ট্রান্সডুসার

পণ্যের বর্ণনা:

AD590JH দুই-টার্মিনাল IC তাপমাত্রা ট্রান্সডুসার

বৈশিষ্ট্য:

AD590 হল একটি 2-টার্মিনাল ইন্টিগ্রেটেড সার্কিট তাপমাত্রা ট্রান্সডুসার যা পরম তাপমাত্রার সমানুপাতিক আউটপুট কারেন্ট তৈরি করে।4 V এবং 30 V এর মধ্যে সরবরাহ ভোল্টেজের জন্য ডিভাইসটি একটি উচ্চ-প্রতিবন্ধক হিসাবে কাজ করে, ধ্রুবক কারেন্ট নিয়ন্ত্রক 1 μA/K অতিক্রম করে।চিপের পাতলা-ফিল্ম প্রতিরোধকের লেজার ট্রিমিং ডিভাইসটিকে 298.2 μA আউটপুট 298.2 কে (25) এ ক্যালিব্রেট করতে ব্যবহৃত হয়°গ)।

AD590 150 এর নিচে যেকোন তাপমাত্রা-সেন্সিং অ্যাপ্লিকেশনে ব্যবহার করা উচিত°C যেখানে প্রচলিত বৈদ্যুতিক তাপমাত্রা সেন্সর বর্তমানে নিযুক্ত করা হয়।সমর্থন সার্কিটরি নির্মূলের সাথে মিলিত একটি মনোলিথিক ইন্টিগ্রেটেড সার্কিটের সহজাত কম খরচ অনেক তাপমাত্রা পরিমাপের পরিস্থিতিতে AD590 কে একটি আকর্ষণীয় বিকল্প করে তোলে।AD590 প্রয়োগ করার জন্য লিনিয়ারাইজেশন সার্কিট্রি, প্রিসিশন ভোল্টেজ এমপ্লিফায়ার, রেজিস্ট্যান্স মেজারিং সার্কিট্রি এবং কোল্ড জংশন ক্ষতিপূরণের প্রয়োজন নেই।

তাপমাত্রা পরিমাপ ছাড়াও, অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে তাপমাত্রা ক্ষতিপূরণ বা বিচ্ছিন্ন উপাদানগুলির সংশোধন, পরম তাপমাত্রার সমানুপাতিক পক্ষপাত, প্রবাহের হার পরিমাপ, তরল স্তর সনাক্তকরণ এবং অ্যানিমোমেট্রি।AD590 চিপ আকারে পাওয়া যায়, এটি হাইব্রিড সার্কিট এবং সুরক্ষিত পরিবেশে দ্রুত তাপমাত্রা পরিমাপের জন্য উপযুক্ত করে তোলে।

AD590 রিমোট সেন্সিং অ্যাপ্লিকেশনে বিশেষভাবে উপযোগী।ডিভাইসটি তার উচ্চ প্রতিবন্ধক বর্তমান আউটপুটের কারণে দীর্ঘ লাইনের উপর ভোল্টেজ ড্রপের প্রতি সংবেদনশীল নয়।প্রাপ্তির সার্কিটরি থেকে শত শত ফুট দূরত্বে অপারেশনের জন্য যেকোনও ভালোভাবে উত্তাপযুক্ত পেঁচানো জোড়া যথেষ্ট।আউটপুট বৈশিষ্ট্যগুলি AD590 কে মাল্টিপ্লেক্সে সহজ করে তোলে: একটি CMOS মাল্টিপ্লেক্সার দ্বারা কারেন্ট স্যুইচ করা যেতে পারে বা লজিক গেট আউটপুট দ্বারা সরবরাহ ভোল্টেজ পরিবর্তন করা যেতে পারে।

পণ্যের হাইলাইটস

1. AD590 হল একটি ক্যালিব্রেটেড, 2-টার্মিনাল তাপমাত্রা সেন্সর যার জন্য শুধুমাত্র একটি dc ভোল্টেজ সরবরাহ প্রয়োজন (4 V থেকে 30 V)।ব্যয়বহুল ট্রান্সমিটার, ফিল্টার, সীসা তারের ক্ষতিপূরণ এবং লিনিয়ারাইজেশন সার্কিটগুলি ডিভাইসটি প্রয়োগ করার জন্য অপ্রয়োজনীয়।

2. বিস্তৃত চূড়ান্ত পরীক্ষার সাথে ওয়েফার স্তরে অত্যাধুনিক লেজার ট্রিমিং নিশ্চিত করে যে AD590 ইউনিটগুলি সহজেই বিনিময়যোগ্য।

3. উচ্চতর ইন্টারফেস প্রত্যাখ্যান ঘটে, কারণ আউটপুট একটি ভোল্টেজের পরিবর্তে একটি কারেন্ট।উপরন্তু, বিদ্যুতের প্রয়োজনীয়তা কম (1.5 mWs @ 5 V @ 25°গ)।এই বৈশিষ্ট্যগুলি AD590 কে দূরবর্তী সেন্সর হিসাবে প্রয়োগ করা সহজ করে তোলে।

4. উচ্চ আউটপুট প্রতিবন্ধকতা (>10 MΩ) সরবরাহ ভোল্টেজ ড্রিফট এবং লহরের চমৎকার প্রত্যাখ্যান প্রদান করে।উদাহরণস্বরূপ, 5 V থেকে 10 V এ পাওয়ার সাপ্লাই পরিবর্তন করলে শুধুমাত্র 1 μA সর্বাধিক বর্তমান পরিবর্তন হয়, বা 1°সি সমতুল্য ত্রুটি।

স্পেসিফিকেশন:
