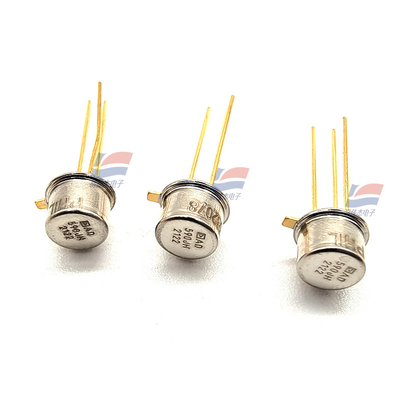

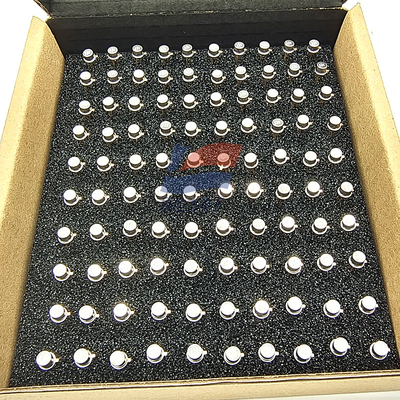

AD590JH বোর্ড মাউন্ট তাপমাত্রা সেন্সর অ্যানালগ টাইপ

পণ্যের বর্ণনা:

AD590JH বোর্ড মাউন্ট তাপমাত্রা সেন্সর এনালগ প্রকার

বৈশিষ্ট্য:

AD590 একটি 2-টার্মিনাল ইন্টিগ্রেটেড সার্কিট তাপমাত্রা ট্রান্সডিউসার যা পরম তাপমাত্রার সমানুপাতিক আউটপুট কারেন্ট তৈরি করে। 4 V থেকে 30 V এর মধ্যে সরবরাহ ভোল্টেজের জন্য ডিভাইসটি একটি উচ্চ-প্রতিবন্ধক, ধ্রুবক কারেন্ট নিয়ন্ত্রক হিসাবে কাজ করে যা 1 μA/K পাস করে। চিপের পাতলা-ফিল্ম প্রতিরোধকের লেজার ট্রিমিং ডিভাইসটিকে 298.2 K (25°C)-এ 298.2 μA আউটপুটে ক্যালিব্রেট করতে ব্যবহৃত হয়।

AD590 ব্যবহার করা উচিত 150-এর নিচে যেকোনো তাপমাত্রা-সংবেদী অ্যাপ্লিকেশনে°C যেখানে প্রচলিত বৈদ্যুতিক তাপমাত্রা সেন্সর বর্তমানে ব্যবহৃত হয়। একটি মনোলিথিক ইন্টিগ্রেটেড সার্কিটের অন্তর্নিহিত কম খরচ সমর্থন সার্কিট্রির বিলোপের সাথে মিলিত হয়ে AD590-কে অনেক তাপমাত্রা পরিমাপ পরিস্থিতির জন্য একটি আকর্ষণীয় বিকল্প করে তোলে। লিনিয়ারিাইজেশন সার্কিট্রি, নির্ভুলতা ভোল্টেজ পরিবর্ধক, প্রতিরোধ পরিমাপ সার্কিট্রি এবং কোল্ড জংশন ক্ষতিপূরণের AD590 প্রয়োগের প্রয়োজন নেই।

তাপমাত্রা পরিমাপের পাশাপাশি, অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে তাপমাত্রা ক্ষতিপূরণ বা পৃথক উপাদানগুলির সংশোধন, পরম তাপমাত্রার সমানুপাতিক পক্ষপাত, প্রবাহ হারের পরিমাপ, তরলের স্তর সনাক্তকরণ এবং অ্যানোমোমেট্রি। AD590 চিপ আকারে পাওয়া যায়, যা এটিকে হাইব্রিড সার্কিট এবং সুরক্ষিত পরিবেশে দ্রুত তাপমাত্রা পরিমাপের জন্য উপযুক্ত করে তোলে।

AD590 বিশেষ করে দূরবর্তী সেন্সিং অ্যাপ্লিকেশনগুলিতে উপযোগী। ডিভাইসটি তার উচ্চ প্রতিবন্ধক কারেন্ট আউটপুটের কারণে দীর্ঘ লাইনের উপর ভোল্টেজ ড্রপের প্রতি সংবেদনশীল নয়। যেকোনো ভালোভাবে-ইনসুলেটেড টুইস্টেড পেয়ার গ্রহণকারী সার্কিট্রি থেকে কয়েকশ ফুট দূরে কাজ করার জন্য যথেষ্ট। আউটপুট বৈশিষ্ট্যগুলি AD590-কে মাল্টিপ্লেক্স করা সহজ করে তোলে: কারেন্ট একটি CMOS মাল্টিপ্লেক্সার দ্বারা সুইচ করা যেতে পারে বা সরবরাহ ভোল্টেজ একটি লজিক গেট আউটপুট দ্বারা সুইচ করা যেতে পারে।

পণ্য হাইলাইটস

1. AD590 একটি ক্যালিব্রেটেড, 2-টার্মিনাল তাপমাত্রা সেন্সর যার জন্য শুধুমাত্র একটি ডিসি ভোল্টেজ সরবরাহ (4 V থেকে 30 V) প্রয়োজন। ডিভাইসটি প্রয়োগ করার সময় ব্যয়বহুল ট্রান্সমিটার, ফিল্টার, লিড ওয়্যার ক্ষতিপূরণ এবং লিনিয়ারিাইজেশন সার্কিটের কোনো প্রয়োজন নেই।

2. ওয়েফার স্তরে অত্যাধুনিক লেজার ট্রিমিং ব্যাপক চূড়ান্ত পরীক্ষার সাথে মিলিত হয়ে নিশ্চিত করে যে AD590 ইউনিটগুলি সহজে বিনিময়যোগ্য।

3. উচ্চতর ইন্টারফেস প্রত্যাখ্যান ঘটে, কারণ আউটপুট একটি ভোল্টেজের পরিবর্তে একটি কারেন্ট। এছাড়াও, বিদ্যুতের প্রয়োজনীয়তা কম (1.5 mWs @ 5 V @ 25°C)। এই বৈশিষ্ট্যগুলি AD590-কে একটি দূরবর্তী সেন্সর হিসাবে প্রয়োগ করা সহজ করে তোলে।

4. উচ্চ আউটপুট প্রতিবন্ধকতা (>10 MΩ) সরবরাহ ভোল্টেজ ড্রिफ्ट এবং রিপলের চমৎকার প্রত্যাখ্যান প্রদান করে। উদাহরণস্বরূপ, পাওয়ার সাপ্লাই 5 V থেকে 10 V-এ পরিবর্তন করলে শুধুমাত্র 1 μA সর্বাধিক কারেন্ট পরিবর্তন হয়, অথবা 1°C সমতুল্য ত্রুটি।

স্পেসিফিকেশন:
